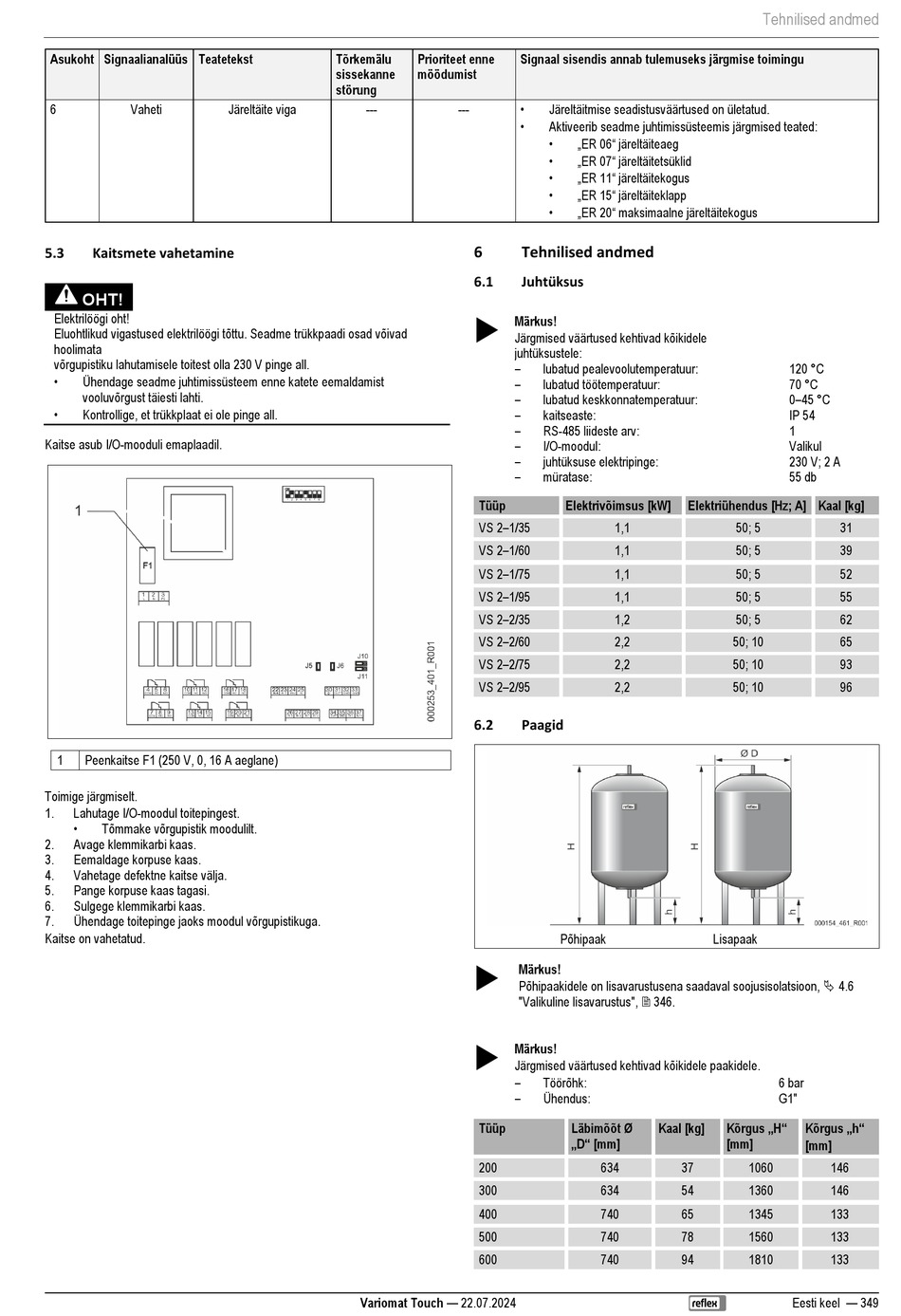

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 349

Asukoht Signaalianalüüs Teatetekst
6 Vaheti
5.3 Kaitsmete vahetamine
OHT!
Elektrilöögi oht!
Eluohtlikud vigastused elektrilöögi tõttu. Seadme trükkpaadi osad võivad
hoolimata
võrgupistiku lahutamisele toitest olla 230 V pinge all.
•
Ühendage seadme juhtimissüsteem enne katete eemaldamist
vooluvõrgust täiesti lahti.
•
Kontrollige, et trükkplaat ei ole pinge all.
Kaitse asub I/O-mooduli emaplaadil.
1 Peenkaitse F1 (250 V, 0, 16 A aeglane)
Toimige järgmiselt.
1. Lahutage I/O-moodul toitepingest.
•
Tõmmake võrgupistik moodulilt.
2. Avage klemmikarbi kaas.
3. Eemaldage korpuse kaas.
4. Vahetage defektne kaitse välja.
5. Pange korpuse kaas tagasi.
6. Sulgege klemmikarbi kaas.
7. Ühendage toitepinge jaoks moodul võrgupistikuga.
Kaitse on vahetatud.
Tõrkemälu
sissekanne
störung
Järeltäite viga ---
Variomat Touch — 22.07.2024
Prioriteet enne Signaal sisendis annab tulemuseks järgmise toimingu
möödumist
•
--- Järeltäitmise seadistusväärtused on ületatud.
•
Aktiveerib seadme juhtimissüsteemis järgmised teated:
• „ER 06" järeltäiteaeg
• „ER 07" järeltäitetsüklid
• „ER 11" järeltäitekogus
• „ER 15" järeltäiteklapp
• „ER 20" maksimaalne järeltäitekogus
6 Tehnilised andmed
6.1 Juhtüksus

Märkus!
Järgmised väärtused kehtivad kõikidele
juhtüksustele:
–
lubatud pealevoolutemperatuur:
–
lubatud töötemperatuur:
–
lubatud keskkonnatemperatuur:
–
kaitseaste:
–
RS-485 liideste arv:
–
I/O-moodul:
–
juhtüksuse elektripinge:
–
müratase:
Tüüp Elektrivõimsus [kW]
VS 2–1/35
VS 2–1/60
VS 2–1/75
VS 2–1/95
VS 2–2/35
VS 2–2/60
VS 2–2/75
VS 2–2/95
6.2 Paagid
Põhipaak

Märkus!
Põhipaakidele on lisavarustusena saadaval soojusisolatsioon,  4.6
"Valikuline lisavarustus",  346.

Märkus!
Järgmised väärtused kehtivad kõikidele paakidele.
–
Töörõhk:
–
Ühendus:
Tüüp Läbimõõt Ø
„D" [mm]
200
300
400
500
600
Tehnilised andmed
Elektriühendus [Hz; A] Kaal [kg]
1,1 50; 5
1,1 50; 5
1,1 50; 5
1,1 50; 5
1,2 50; 5
2,2 50; 10
2,2 50; 10
2,2 50; 10
Lisapaak
Kõrgus „H"
Kaal [kg]
[mm]
634 37 1060
634 54 1360
740 65 1345
740 78 1560
740 94 1810
120 °C
70 °C
0–45 °C
IP 54
1
Valikul
230 V; 2 A
55 db
31
39
52
55
62
65
93
96
6 bar
G1"
Kõrgus „h"
[mm]
146
146
133
133
133
