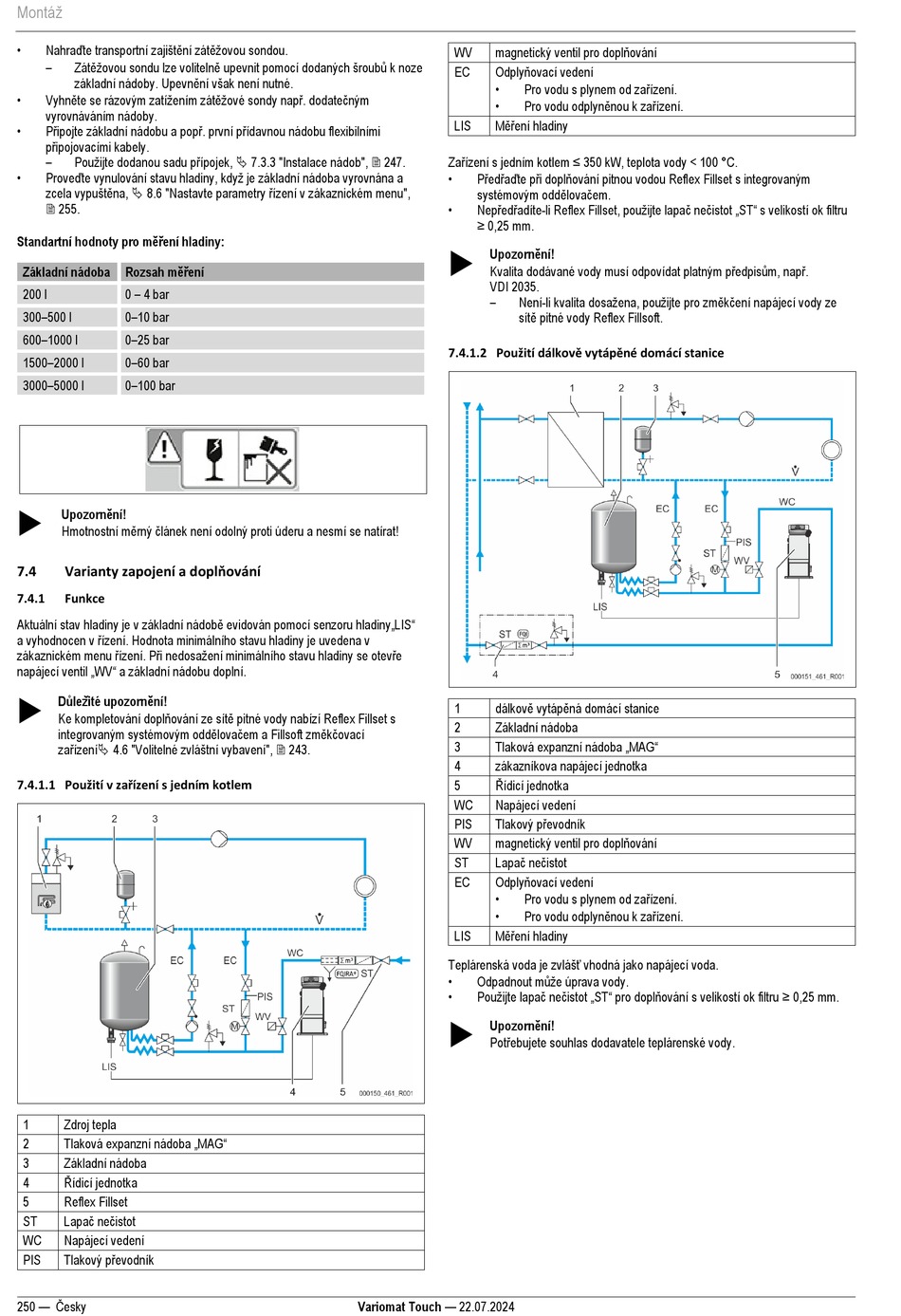

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 250

Montáž
• Nahraďte transportní zajištění zátěžovou sondou.
– Zátěžovou sondu lze volitelně upevnit pomocí dodaných šroubů k noze
základní nádoby. Upevnění však není nutné.
• Vyhněte se rázovým zatížením zátěžové sondy např. dodatečným
vyrovnáváním nádoby.
• Připojte základní nádobu a popř. první přídavnou nádobu flexibilními
připojovacími kabely.
– Použijte dodanou sadu přípojek,  7.3.3 "Instalace nádob",  247.
• Proveďte vynulování stavu hladiny, když je základní nádoba vyrovnána a
zcela vypuštěna,  8.6 "Nastavte parametry řízení v zákaznickém menu",
 255.
Standartní hodnoty pro měření hladiny:
Rozsah měření
Základní nádoba
0 – 4 bar
200 l
300–500 l 0–10 bar
600–1000 l 0–25 bar
1500–2000 l 0–60 bar
3000–5000 l 0–100 bar
Upozornění!

Hmotnostní měrný článek není odolný proti úderu a nesmí se natírat!
Varianty zapojení a doplňování
7.4
7.4.1 Funkce
Aktuální stav hladiny je v základní nádobě evidován pomocí senzoru hladiny„LIS"
a vyhodnocen v řízení. Hodnota minimálního stavu hladiny je uvedena v
zákaznickém menu řízení. Při nedosažení minimálního stavu hladiny se otevře
napájecí ventil „WV" a základní nádobu doplní.
Důležité upozornění!

Ke kompletování doplňování ze sítě pitné vody nabízí Reflex Fillset s
integrovaným systémovým oddělovačem a Fillsoft změkčovací
zařízení 4.6 "Volitelné zvláštní vybavení",  243.
7.4.1.1 Použití v zařízení s jedním kotlem
1 Zdroj tepla
Tlaková expanzní nádoba „MAG"
2
3 Základní nádoba
Řídicí jednotka
4
5 Reflex Fillset
Lapač nečistot
ST
WC Napájecí vedení
Tlakový převodník
PIS
250 — Česky
magnetický ventil pro doplňování
WV
Odplyňovací vedení
EC
• Pro vodu s plynem od zařízení.
• Pro vodu odplyněnou k zařízení.
Měření hladiny
LIS
Zařízení s jedním kotlem ≤ 350 kW, teplota vody < 100 °C.
• Předřaďte při doplňování pitnou vodou Reflex Fillset s integrovaným
systémovým oddělovačem.
• Nepředřadíte-li Reflex Fillset, použijte lapač nečistot „ST" s velikostí ok filtru
≥ 0,25 mm.
Upozornění!

Kvalita dodávané vody musí odpovídat platným předpisům, např.
VDI 2035.
– Není-li kvalita dosažena, použijte pro změkčení napájecí vody ze
sítě pitné vody Reflex Fillsoft.
7.4.1.2 Použití dálkově vytápěné domácí stanice
dálkově vytápěná domácí stanice
1
2 Základní nádoba
Tlaková expanzní nádoba „MAG"
3
4 zákazníkova napájecí jednotka
Řídicí jednotka
5
WC Napájecí vedení
Tlakový převodník
PIS
magnetický ventil pro doplňování
WV
Lapač nečistot
ST
Odplyňovací vedení
EC
• Pro vodu s plynem od zařízení.
• Pro vodu odplyněnou k zařízení.
Měření hladiny
LIS
Teplárenská voda je zvlášť vhodná jako napájecí voda.
• Odpadnout může úprava vody.
• Použijte lapač nečistot „ST" pro doplňování s velikostí ok filtru ≥ 0,25 mm.
Upozornění!

Potřebujete souhlas dodavatele teplárenské vody.
