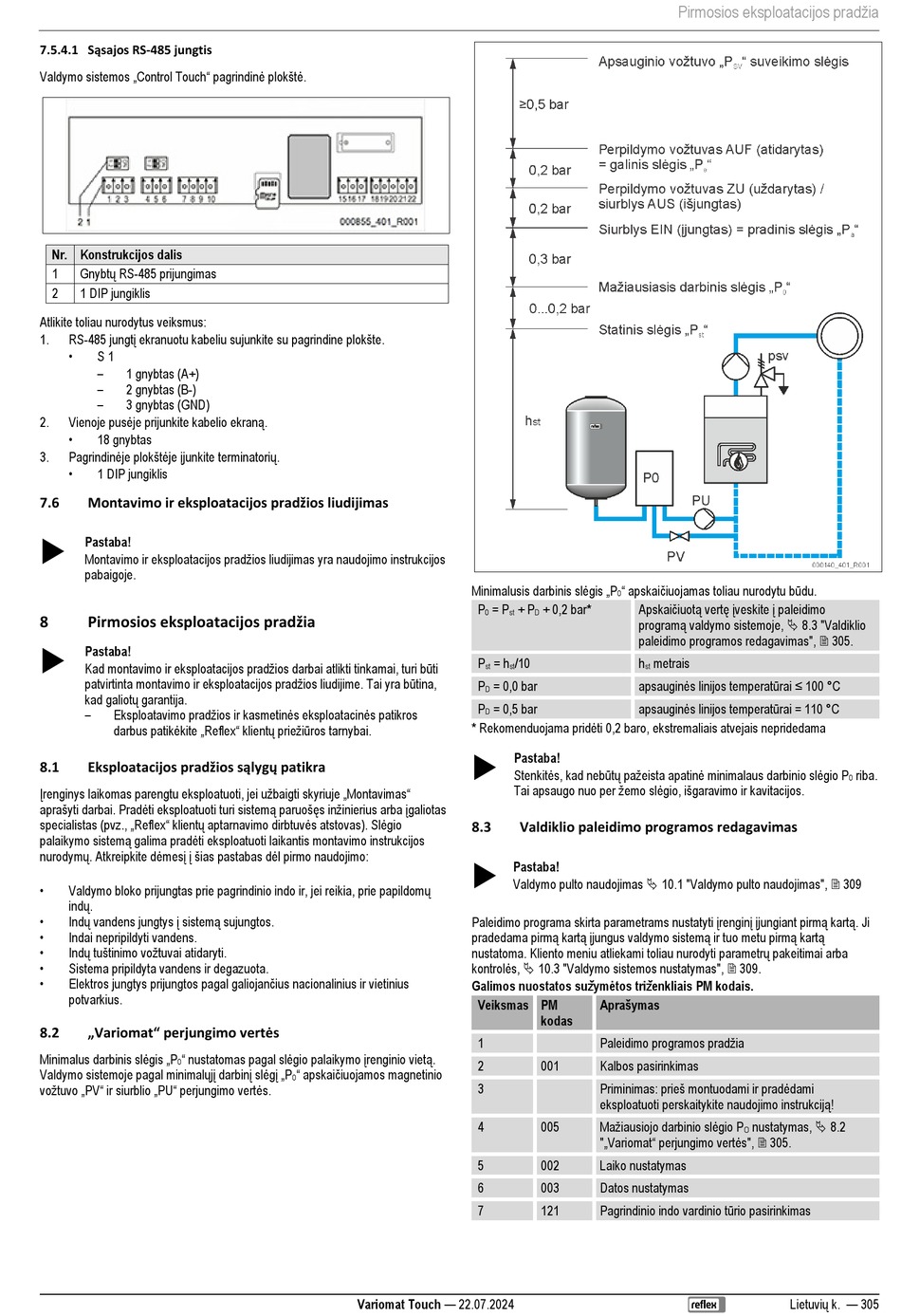

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 305

7.5.4.1 Sąsajos RS-485 jungtis
Valdymo sistemos „Control Touch" pagrindinė plokštė.
Nr. Konstrukcijos dalis
Gnybtų RS-485 prijungimas
1
2 1 DIP jungiklis
Atlikite toliau nurodytus veiksmus:
RS-485 jungtį ekranuotu kabeliu sujunkite su pagrindine plokšte.
1.
•
S 1
–
1 gnybtas (A+)
–
2 gnybtas (B-)
–
3 gnybtas (GND)
Vienoje pusėje prijunkite kabelio ekraną.
2.
•
18 gnybtas
Pagrindinėje plokštėje įjunkite terminatorių.
3.
•
1 DIP jungiklis
Montavimo ir eksploatacijos pradžios liudijimas
7.6

Pastaba!
Montavimo ir eksploatacijos pradžios liudijimas yra naudojimo instrukcijos
pabaigoje.
Pirmosios eksploatacijos pradžia
8

Pastaba!
Kad montavimo ir eksploatacijos pradžios darbai atlikti tinkamai, turi būti
patvirtinta montavimo ir eksploatacijos pradžios liudijime. Tai yra būtina,
kad galiotų garantija.
– Eksploatavimo pradžios ir kasmetinės eksploatacinės patikros
darbus patikėkite „Reflex" klientų priežiūros tarnybai.
Eksploatacijos pradžios sąlygų patikra
8.1
Įrenginys laikomas parengtu eksploatuoti, jei užbaigti skyriuje „Montavimas"
aprašyti darbai. Pradėti eksploatuoti turi sistemą paruošęs inžinierius arba įgaliotas
specialistas (pvz., „Reflex" klientų aptarnavimo dirbtuvės atstovas). Slėgio
palaikymo sistemą galima pradėti eksploatuoti laikantis montavimo instrukcijos
nurodymų. Atkreipkite dėmesį į šias pastabas dėl pirmo naudojimo:
• Valdymo bloko prijungtas prie pagrindinio indo ir, jei reikia, prie papildomų
indų.
• Indų vandens jungtys į sistemą sujungtos.
•
Indai nepripildyti vandens.
• Indų tuštinimo vožtuvai atidaryti.
•
Sistema pripildyta vandens ir degazuota.
• Elektros jungtys prijungtos pagal galiojančius nacionalinius ir vietinius
potvarkius.
„Variomat" perjungimo vertės
8.2
Minimalus darbinis slėgis „P " nustatomas pagal slėgio palaikymo įrenginio vietą.
0
Valdymo sistemoje pagal minimalųjį darbinį slėgį „P
vožtuvo „PV" ir siurblio „PU" perjungimo vertės.
" apskaičiuojamos magnetinio
0
Variomat Touch — 22.07.2024
Minimalusis darbinis slėgis „P " apskaičiuojamas toliau nurodytu būdu.
0
Apskaičiuotą vertę įveskite į paleidimo
P = P + P + 0,2 bar*
0 st D
programą valdymo sistemoje,  8.3 "Valdiklio
paleidimo programos redagavimas",  305.
P = h /10 h
st st
apsauginės linijos temperatūrai ≤ 100 °C
P = 0,0 bar
D
apsauginės linijos temperatūrai = 110 °C
P = 0,5 bar
D
* Rekomenduojama pridėti 0,2 baro, ekstremaliais atvejais nepridedama

Pastaba!
Stenkitės, kad nebūtų pažeista apatinė minimalaus darbinio slėgio P
Tai apsaugo nuo per žemo slėgio, išgaravimo ir kavitacijos.
8.3 Valdiklio paleidimo programos redagavimas

Pastaba!
Valdymo pulto naudojimas  10.1 "Valdymo pulto naudojimas",  309
Paleidimo programa skirta parametrams nustatyti įrenginį įjungiant pirmą kartą. Ji
pradedama pirmą kartą įjungus valdymo sistemą ir tuo metu pirmą kartą
nustatoma. Kliento meniu atliekami toliau nurodyti parametrų pakeitimai arba
kontrolės,  10.3 "Valdymo sistemos nustatymas",  309.
Galimos nuostatos sužymėtos triženkliais PM kodais.
Aprašymas
Veiksmas PM
kodas
Paleidimo programos pradžia
1
2 001 Kalbos pasirinkimas
Priminimas: prieš montuodami ir pradėdami
3
eksploatuoti perskaitykite naudojimo instrukciją!
Mažiausiojo darbinio slėgio P
4 005
"„Variomat" perjungimo vertės",  305.
5 002 Laiko nustatymas
6 003 Datos nustatymas
Pagrindinio indo vardinio tūrio pasirinkimas
7 121
Pirmosios eksploatacijos pradžia
metrais
st
nustatymas,  8.2
O
Lietuvių k. — 305
riba.
0
