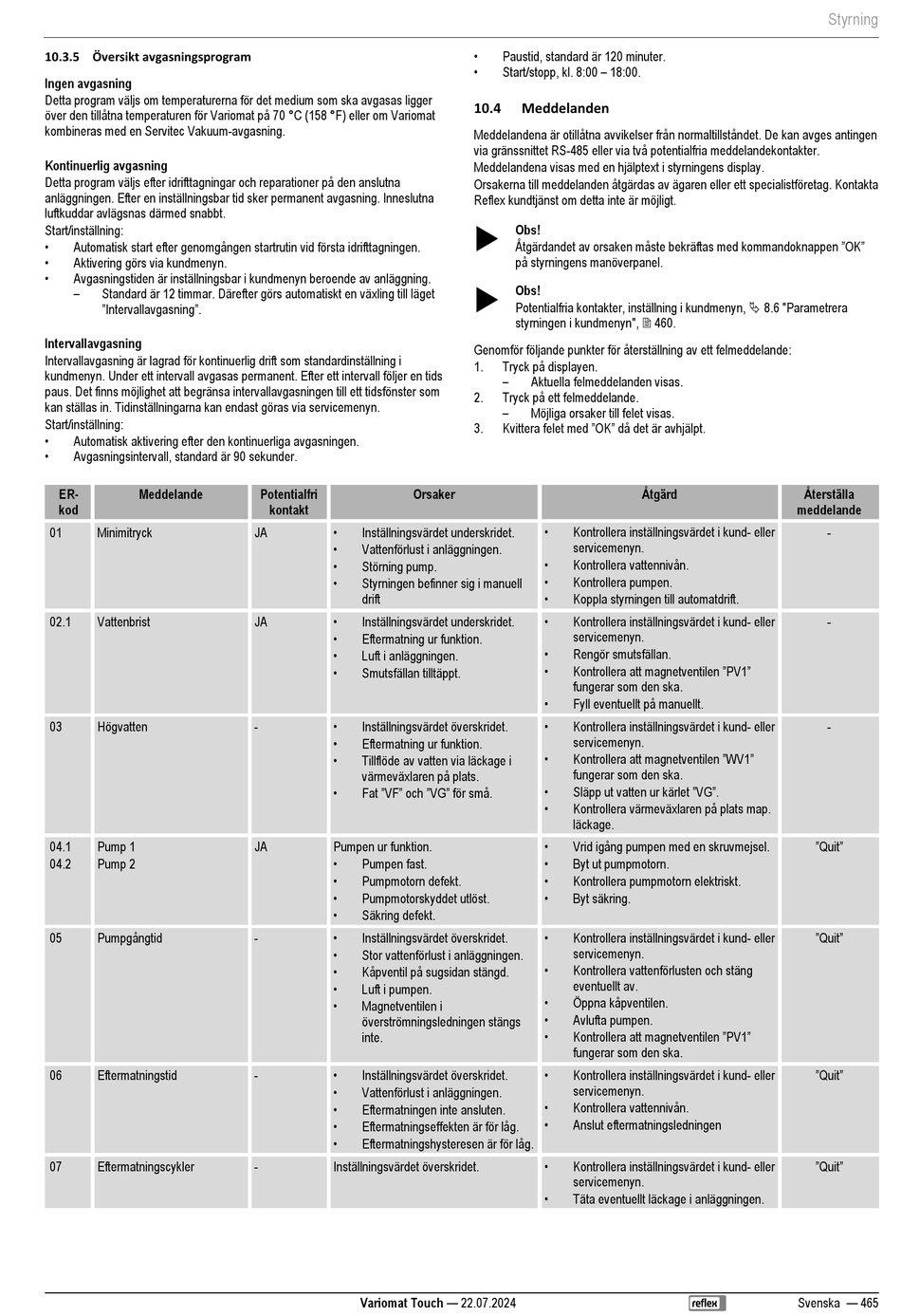

10.3.5 Översikt avgasningsprogram
Ingen avgasning
Detta program väljs om temperaturerna för det medium som ska avgasas ligger
över den tillåtna temperaturen för Variomat på 70 °C (158 °F) eller om Variomat
kombineras med en Servitec Vakuum-avgasning.
Kontinuerlig avgasning
Detta program väljs efter idrifttagningar och reparationer på den anslutna
anläggningen. Efter en inställningsbar tid sker permanent avgasning. Inneslutna
luftkuddar avlägsnas därmed snabbt.
Start/inställning:
•
Automatisk start efter genomgången startrutin vid första idrifttagningen.
•
Aktivering görs via kundmenyn.
•
Avgasningstiden är inställningsbar i kundmenyn beroende av anläggning.
–
Standard är 12 timmar. Därefter görs automatiskt en växling till läget
"Intervallavgasning".
Intervallavgasning
Intervallavgasning är lagrad för kontinuerlig drift som standardinställning i
kundmenyn. Under ett intervall avgasas permanent. Efter ett intervall följer en tids
paus. Det finns möjlighet att begränsa intervallavgasningen till ett tidsfönster som
kan ställas in. Tidinställningarna kan endast göras via servicemenyn.
Start/inställning:
•
Automatisk aktivering efter den kontinuerliga avgasningen.
•
Avgasningsintervall, standard är 90 sekunder.
ER- Meddelande
kod
01 Minimitryck
02.1 Vattenbrist
03 Högvatten
04.1 Pump 1
04.2 Pump 2
05 Pumpgångtid
06 Eftermatningstid
07 Eftermatningscykler
Potentialfri Orsaker
kontakt
•
JA Inställningsvärdet underskridet.
•
Vattenförlust i anläggningen.
•
Störning pump.
•
Styrningen befinner sig i manuell
drift
•
JA Inställningsvärdet underskridet.
•
Eftermatning ur funktion.
•
Luft i anläggningen.
•
Smutsfällan tilltäppt.
•
- Inställningsvärdet överskridet.
•
Eftermatning ur funktion.
•
Tillflöde av vatten via läckage i
värmeväxlaren på plats.
• Fat "VF" och "VG" för små.
JA Pumpen ur funktion.
•
Pumpen fast.
•
Pumpmotorn defekt.
•
Pumpmotorskyddet utlöst.
•
Säkring defekt.
•
- Inställningsvärdet överskridet.
•
Stor vattenförlust i anläggningen.
•
Kåpventil på sugsidan stängd.
•
Luft i pumpen.
•
Magnetventilen i
överströmningsledningen stängs
inte.
•
- Inställningsvärdet överskridet.
•
Vattenförlust i anläggningen.
•
Eftermatningen inte ansluten.
•
Eftermatningseffekten är för låg.
•
Eftermatningshysteresen är för låg.
- Inställningsvärdet överskridet.
Variomat Touch — 22.07.2024
•
Paustid, standard är 120 minuter.
• Start/stopp, kl. 8:00 – 18:00.
10.4 Meddelanden
Meddelandena är otillåtna avvikelser från normaltillståndet. De kan avges antingen
via gränssnittet RS-485 eller via två potentialfria meddelandekontakter.
Meddelandena visas med en hjälptext i styrningens display.
Orsakerna till meddelanden åtgärdas av ägaren eller ett specialistföretag. Kontakta
Reflex kundtjänst om detta inte är möjligt.

Obs!
Åtgärdandet av orsaken måste bekräftas med kommandoknappen "OK"
på styrningens manöverpanel.

Obs!
Potentialfria kontakter, inställning i kundmenyn,  8.6 "Parametrera
styrningen i kundmenyn",  460.
Genomför följande punkter för återställning av ett felmeddelande:
1. Tryck på displayen.
–
Aktuella felmeddelanden visas.
2. Tryck på ett felmeddelande.
–
Möjliga orsaker till felet visas.
Kvittera felet med "OK" då det är avhjälpt.
3.
Åtgärd
•
Kontrollera inställningsvärdet i kund- eller
servicemenyn.
•
Kontrollera vattennivån.
•
Kontrollera pumpen.
•
Koppla styrningen till automatdrift.
•
Kontrollera inställningsvärdet i kund- eller
servicemenyn.
•
Rengör smutsfällan.
• Kontrollera att magnetventilen "PV1"
fungerar som den ska.
•
Fyll eventuellt på manuellt.
•
Kontrollera inställningsvärdet i kund- eller
servicemenyn.
• Kontrollera att magnetventilen "WV1"
fungerar som den ska.
• Släpp ut vatten ur kärlet "VG".
•
Kontrollera värmeväxlaren på plats map.
läckage.
•
Vrid igång pumpen med en skruvmejsel.
•
Byt ut pumpmotorn.
•
Kontrollera pumpmotorn elektriskt.
•
Byt säkring.
•
Kontrollera inställningsvärdet i kund- eller
servicemenyn.
•
Kontrollera vattenförlusten och stäng
eventuellt av.
•
Öppna kåpventilen.
•
Avlufta pumpen.
• Kontrollera att magnetventilen "PV1"
fungerar som den ska.
•
Kontrollera inställningsvärdet i kund- eller
servicemenyn.
•
Kontrollera vattennivån.
•
Anslut eftermatningsledningen
•
Kontrollera inställningsvärdet i kund- eller
servicemenyn.
•
Täta eventuellt läckage i anläggningen.
Styrning
Återställa
meddelande
-
-
-
"Quit"
"Quit"
"Quit"
"Quit"
