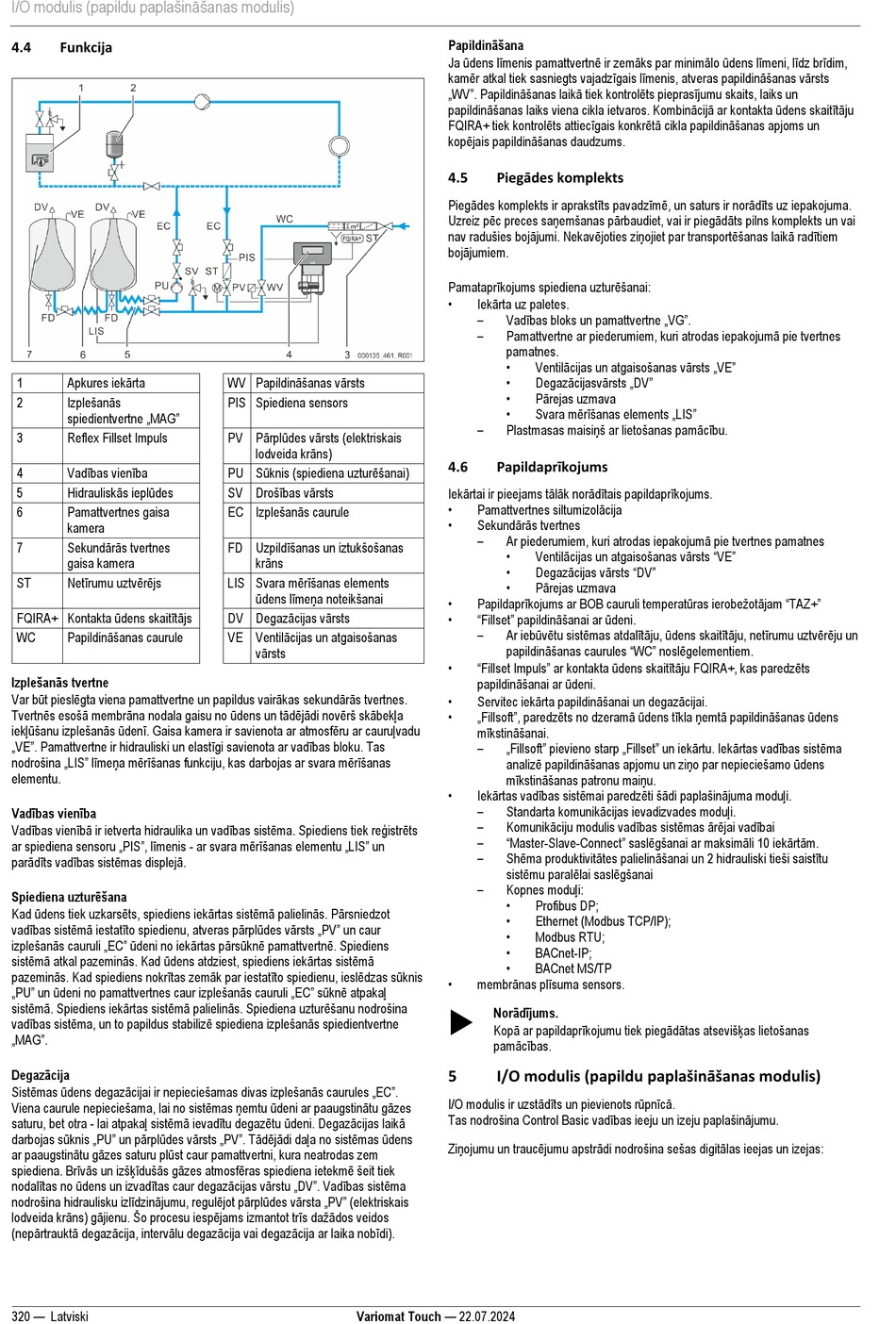

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 320

I/O modulis (papildu paplašināšanas modulis)
4.4 Funkcija
Apkures iekārta
1
Izplešanās
2
spiedientvertne „MAG"
3 Reflex Fillset Impuls
Vadības vienība
4
Hidrauliskās ieplūdes
5
6 Pamattvertnes gaisa
kamera
Sekundārās tvertnes
7
gaisa kamera
Netīrumu uztvērējs
ST
FQIRA+ Kontakta ūdens skaitītājs
Papildināšanas caurule
WC
Izplešanās tvertne
Var būt pieslēgta viena pamattvertne un papildus vairākas sekundārās tvertnes.
Tvertnēs esošā membrāna nodala gaisu no ūdens un tādējādi novērš skābekļa
iekļūšanu izplešanās ūdenī. Gaisa kamera ir savienota ar atmosfēru ar cauruļvadu
„VE". Pamattvertne ir hidrauliski un elastīgi savienota ar vadības bloku. Tas
nodrošina „LIS" līmeņa mērīšanas funkciju, kas darbojas ar svara mērīšanas
elementu.
Vadības vienība
Vadības vienībā ir ietverta hidraulika un vadības sistēma. Spiediens tiek reģistrēts
ar spiediena sensoru „PIS", līmenis - ar svara mērīšanas elementu „LIS" un
parādīts vadības sistēmas displejā.
Spiediena uzturēšana
Kad ūdens tiek uzkarsēts, spiediens iekārtas sistēmā palielinās. Pārsniedzot
vadības sistēmā iestatīto spiedienu, atveras pārplūdes vārsts „PV" un caur
izplešanās cauruli „EC" ūdeni no iekārtas pārsūknē pamattvertnē. Spiediens
sistēmā atkal pazeminās. Kad ūdens atdziest, spiediens iekārtas sistēmā
pazeminās. Kad spiediens nokrītas zemāk par iestatīto spiedienu, ieslēdzas sūknis
„PU" un ūdeni no pamattvertnes caur izplešanās cauruli „EC" sūknē atpakaļ
sistēmā. Spiediens iekārtas sistēmā palielinās. Spiediena uzturēšanu nodrošina
vadības sistēma, un to papildus stabilizē spiediena izplešanās spiedientvertne
„MAG".
Degazācija
Sistēmas ūdens degazācijai ir nepieciešamas divas izplešanās caurules „EC".
Viena caurule nepieciešama, lai no sistēmas ņemtu ūdeni ar paaugstinātu gāzes
saturu, bet otra - lai atpakaļ sistēmā ievadītu degazētu ūdeni. Degazācijas laikā
darbojas sūknis „PU" un pārplūdes vārsts „PV". Tādējādi daļa no sistēmas ūdens
ar paaugstinātu gāzes saturu plūst caur pamattvertni, kura neatrodas zem
spiediena. Brīvās un izšķīdušās gāzes atmosfēras spiediena ietekmē šeit tiek
nodalītas no ūdens un izvadītas caur degazācijas vārstu „DV". Vadības sistēma
nodrošina hidraulisku izlīdzinājumu, regulējot pārplūdes vārsta „PV" (elektriskais
lodveida krāns) gājienu. Šo procesu iespējams izmantot trīs dažādos veidos
(nepārtrauktā degazācija, intervālu degazācija vai degazācija ar laika nobīdi).
320 — Latviski
WV Papildināšanas vārsts
PIS Spiediena sensors
PV Pārplūdes vārsts (elektriskais
lodveida krāns)
PU Sūknis (spiediena uzturēšanai)
SV Drošības vārsts
EC Izplešanās caurule
FD Uzpildīšanas un iztukšošanas
krāns
LIS Svara mērīšanas elements
ūdens līmeņa noteikšanai
DV Degazācijas vārsts
VE Ventilācijas un atgaisošanas
vārsts
Variomat Touch — 22.07.2024
Papildināšana
Ja ūdens līmenis pamattvertnē ir zemāks par minimālo ūdens līmeni, līdz brīdim,
kamēr atkal tiek sasniegts vajadzīgais līmenis, atveras papildināšanas vārsts
„WV". Papildināšanas laikā tiek kontrolēts pieprasījumu skaits, laiks un
papildināšanas laiks viena cikla ietvaros. Kombinācijā ar kontakta ūdens skaitītāju
FQIRA+ tiek kontrolēts attiecīgais konkrētā cikla papildināšanas apjoms un
kopējais papildināšanas daudzums.
Piegādes komplekts
4.5
Piegādes komplekts ir aprakstīts pavadzīmē, un saturs ir norādīts uz iepakojuma.
Uzreiz pēc preces saņemšanas pārbaudiet, vai ir piegādāts pilns komplekts un vai
nav radušies bojājumi. Nekavējoties ziņojiet par transportēšanas laikā radītiem
bojājumiem.
Pamataprīkojums spiediena uzturēšanai:
• Iekārta uz paletes.
– Vadības bloks un pamattvertne „VG".
– Pamattvertne ar piederumiem, kuri atrodas iepakojumā pie tvertnes
pamatnes.
• Ventilācijas un atgaisošanas vārsts „VE"
• Degazācijasvārsts „DV"
• Pārejas uzmava
• Svara mērīšanas elements „LIS"
– Plastmasas maisiņš ar lietošanas pamācību.
Papildaprīkojums
4.6
Iekārtai ir pieejams tālāk norādītais papildaprīkojums.
• Pamattvertnes siltumizolācija
• Sekundārās tvertnes
– Ar piederumiem, kuri atrodas iepakojumā pie tvertnes pamatnes
• Ventilācijas un atgaisošanas vārsts "VE"
• Degazācijas vārsts "DV"
• Pārejas uzmava
• Papildaprīkojums ar BOB cauruli temperatūras ierobežotājam "TAZ+"
• "Fillset" papildināšanai ar ūdeni.
– Ar iebūvētu sistēmas atdalītāju, ūdens skaitītāju, netīrumu uztvērēju un
papildināšanas caurules "WC" noslēgelementiem.
• "Fillset Impuls" ar kontakta ūdens skaitītāju FQIRA+, kas paredzēts
papildināšanai ar ūdeni.
• Servitec iekārta papildināšanai un degazācijai.
• „Fillsoft", paredzēts no dzeramā ūdens tīkla ņemtā papildināšanas ūdens
mīkstināšanai.
– „Fillsoft" pievieno starp „Fillset" un iekārtu. Iekārtas vadības sistēma
analizē papildināšanas apjomu un ziņo par nepieciešamo ūdens
mīkstināšanas patronu maiņu.
• Iekārtas vadības sistēmai paredzēti šādi paplašinājuma moduļi.
– Standarta komunikācijas ievadizvades moduļi.
– Komunikāciju modulis vadības sistēmas ārējai vadībai
– "Master-Slave-Connect" saslēgšanai ar maksimāli 10 iekārtām.
– Shēma produktivitātes palielināšanai un 2 hidrauliski tieši saistītu
sistēmu paralēlai saslēgšanai
– Kopnes moduļi:
•
Profibus DP;
•
Ethernet (Modbus TCP/IP);
•
Modbus RTU;
•
BACnet-IP;
•
BACnet MS/TP
• membrānas plīsuma sensors.
Norādījums.

Kopā ar papildaprīkojumu tiek piegādātas atsevišķas lietošanas
pamācības.
I/O modulis (papildu paplašināšanas modulis)
5
I/O modulis ir uzstādīts un pievienots rūpnīcā.
Tas nodrošina Control Basic vadības ieeju un izeju paplašinājumu.
Ziņojumu un traucējumu apstrādi nodrošina sešas digitālas ieejas un izejas:
