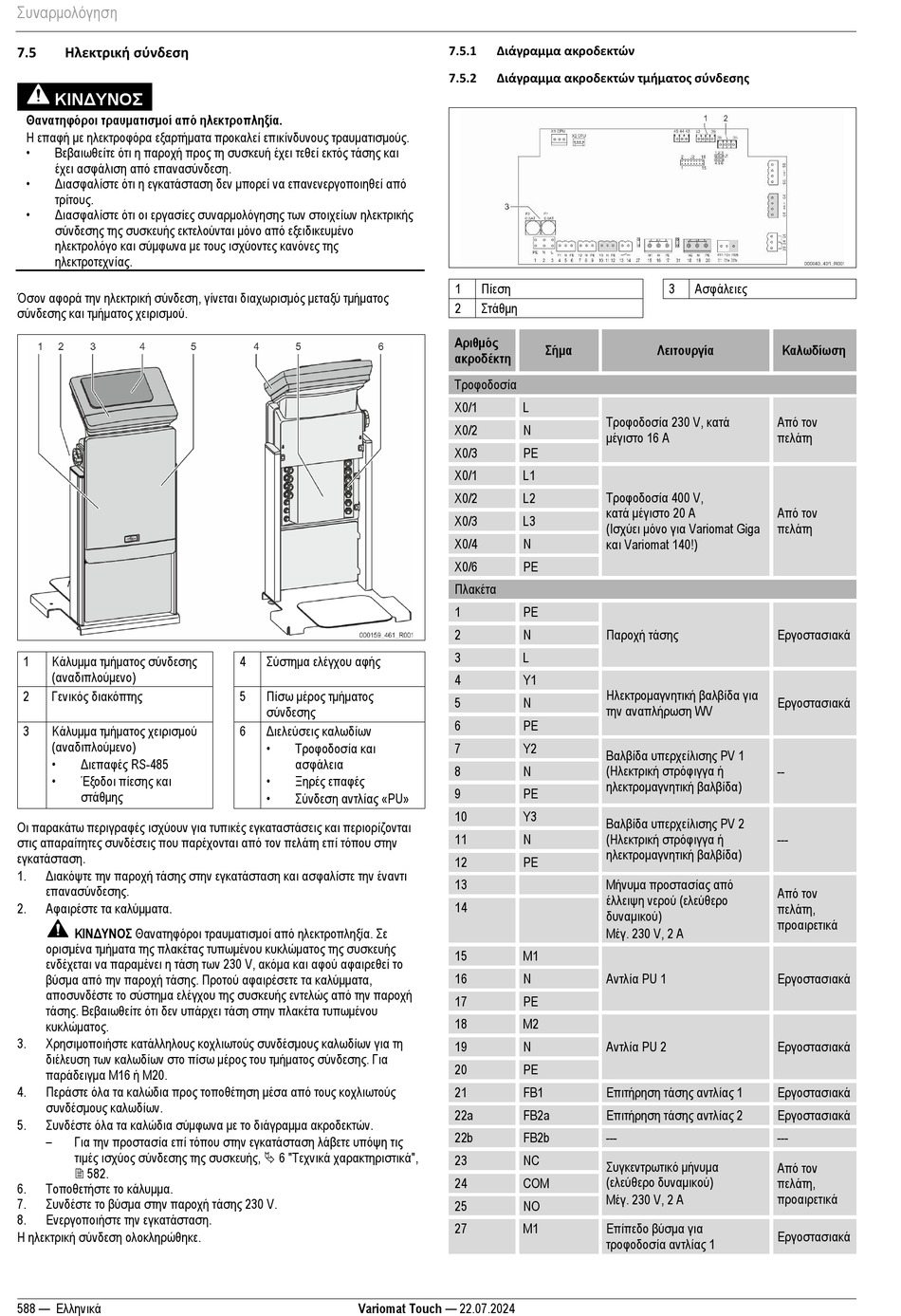

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 588

Συναρμολόγηση
Ηλεκτρική σύνδεση
7.5
ΚΙΝΔΥΝΟΣ
Θανατηφόροι τραυματισμοί από ηλεκτροπληξία.
Η επαφή με ηλεκτροφόρα εξαρτήματα προκαλεί επικίνδυνους τραυματισμούς.
• Βεβαιωθείτε ότι η παροχή προς τη συσκευή έχει τεθεί εκτός τάσης και
έχει ασφάλιση από επανασύνδεση.
• Διασφαλίστε ότι η εγκατάσταση δεν μπορεί να επανενεργοποιηθεί από
τρίτους.
• Διασφαλίστε ότι οι εργασίες συναρμολόγησης των στοιχείων ηλεκτρικής
σύνδεσης της συσκευής εκτελούνται μόνο από εξειδικευμένο
ηλεκτρολόγο και σύμφωνα με τους ισχύοντες κανόνες της
ηλεκτροτεχνίας.
Όσον αφορά την ηλεκτρική σύνδεση, γίνεται διαχωρισμός μεταξύ τμήματος
σύνδεσης και τμήματος χειρισμού.
Κάλυμμα τμήματος σύνδεσης
1
(αναδιπλούμενο)
Γενικός διακόπτης
2
Κάλυμμα τμήματος χειρισμού
3
(αναδιπλούμενο)
• Διεπαφές RS-485
• Έξοδοι πίεσης και
στάθμης
Οι παρακάτω περιγραφές ισχύουν για τυπικές εγκαταστάσεις και περιορίζονται
στις απαραίτητες συνδέσεις που παρέχονται από τον πελάτη επί τόπου στην
εγκατάσταση.
Διακόψτε την παροχή τάσης στην εγκατάσταση και ασφαλίστε την έναντι
1.
επανασύνδεσης.
Αφαιρέστε τα καλύμματα.
2.
ΚΙΝΔΥΝΟΣ Θανατηφόροι τραυματισμοί από ηλεκτροπληξία. Σε
ορισμένα τμήματα της πλακέτας τυπωμένου κυκλώματος της συσκευής
ενδέχεται να παραμένει η τάση των 230 V, ακόμα και αφού αφαιρεθεί το
βύσμα από την παροχή τάσης. Προτού αφαιρέσετε τα καλύμματα,
αποσυνδέστε το σύστημα ελέγχου της συσκευής εντελώς από την παροχή
τάσης. Βεβαιωθείτε ότι δεν υπάρχει τάση στην πλακέτα τυπωμένου
κυκλώματος.
Χρησιμοποιήστε κατάλληλους κοχλιωτούς συνδέσμους καλωδίων για τη
3.
διέλευση των καλωδίων στο πίσω μέρος του τμήματος σύνδεσης. Για
παράδειγμα M16 ή M20.
Περάστε όλα τα καλώδια προς τοποθέτηση μέσα από τους κοχλιωτούς
4.
συνδέσμους καλωδίων.
Συνδέστε όλα τα καλώδια σύμφωνα με το διάγραμμα ακροδεκτών.
5.
– Για την προστασία επί τόπου στην εγκατάσταση λάβετε υπόψη τις
τιμές ισχύος σύνδεσης της συσκευής,  6 "Τεχνικά χαρακτηριστικά",
 582.
Τοποθετήστε το κάλυμμα.
6.
Συνδέστε το βύσμα στην παροχή τάσης 230 V.
7.
Ενεργοποιήστε την εγκατάσταση.
8.
Η ηλεκτρική σύνδεση ολοκληρώθηκε.
588 — Ελληνικά
Σύστημα ελέγχου αφής
4
Πίσω μέρος τμήματος
5
σύνδεσης
Διελεύσεις καλωδίων
6
• Τροφοδοσία και
ασφάλεια
• Ξηρές επαφές
• Σύνδεση αντλίας «PU»
Variomat Touch — 22.07.2024
Διάγραμμα ακροδεκτών
7.5.1
Διάγραμμα ακροδεκτών τμήματος σύνδεσης
7.5.2
Πίεση
1
Στάθμη
2
Αριθμός
Σήμα
ακροδέκτη
Τροφοδοσία
X0/1 L
Τροφοδοσία 230 V, κατά
X0/2 N
μέγιστο 16 A
X0/3 PE
X0/1 L1
Τροφοδοσία 400 V,
X0/2 L2
κατά μέγιστο 20 A
X0/3 L3
(Ισχύει μόνο για Variomat Giga
και Variomat 140!)
X0/4 N
X0/6 PE
Πλακέτα
1 PE
Παροχή τάσης
2 N
3 L
4 Y1
Ηλεκτρομαγνητική βαλβίδα για
5 N
την αναπλήρωση WV
6 PE
7 Y2
Βαλβίδα υπερχείλισης PV 1
(Ηλεκτρική στρόφιγγα ή
8 N
ηλεκτρομαγνητική βαλβίδα)
9 PE
10 Y3
Βαλβίδα υπερχείλισης PV 2
(Ηλεκτρική στρόφιγγα ή
11 N
ηλεκτρομαγνητική βαλβίδα)
12 PE
Μήνυμα προστασίας από
13
έλλειψη νερού (ελεύθερο
14
δυναμικού)
Μέγ. 230 V, 2 A
15 M1
Αντλία PU 1
16 N
17 PE
18 M2
Αντλία PU 2
19 N
20 PE
Επιτήρηση τάσης αντλίας 1
21 FB1
Επιτήρηση τάσης αντλίας 2
22a FB2a
22b FB2b ---
23 NC
Συγκεντρωτικό μήνυμα
(ελεύθερο δυναμικού)
24 COM
Μέγ. 230 V, 2 A
25 NO
Επίπεδο βύσμα για
27 M1
τροφοδοσία αντλίας 1
Ασφάλειες
3
Λειτουργία Καλωδίωση
Από τον
πελάτη
Από τον
πελάτη
Εργοστασιακά
Εργοστασιακά
--
---
Από τον
πελάτη,
προαιρετικά
Εργοστασιακά
Εργοστασιακά
Εργοστασιακά
Εργοστασιακά
---
Από τον
πελάτη,
προαιρετικά
Εργοστασιακά
