I/O-moodul (lisavarustuse laiendusmoodul)

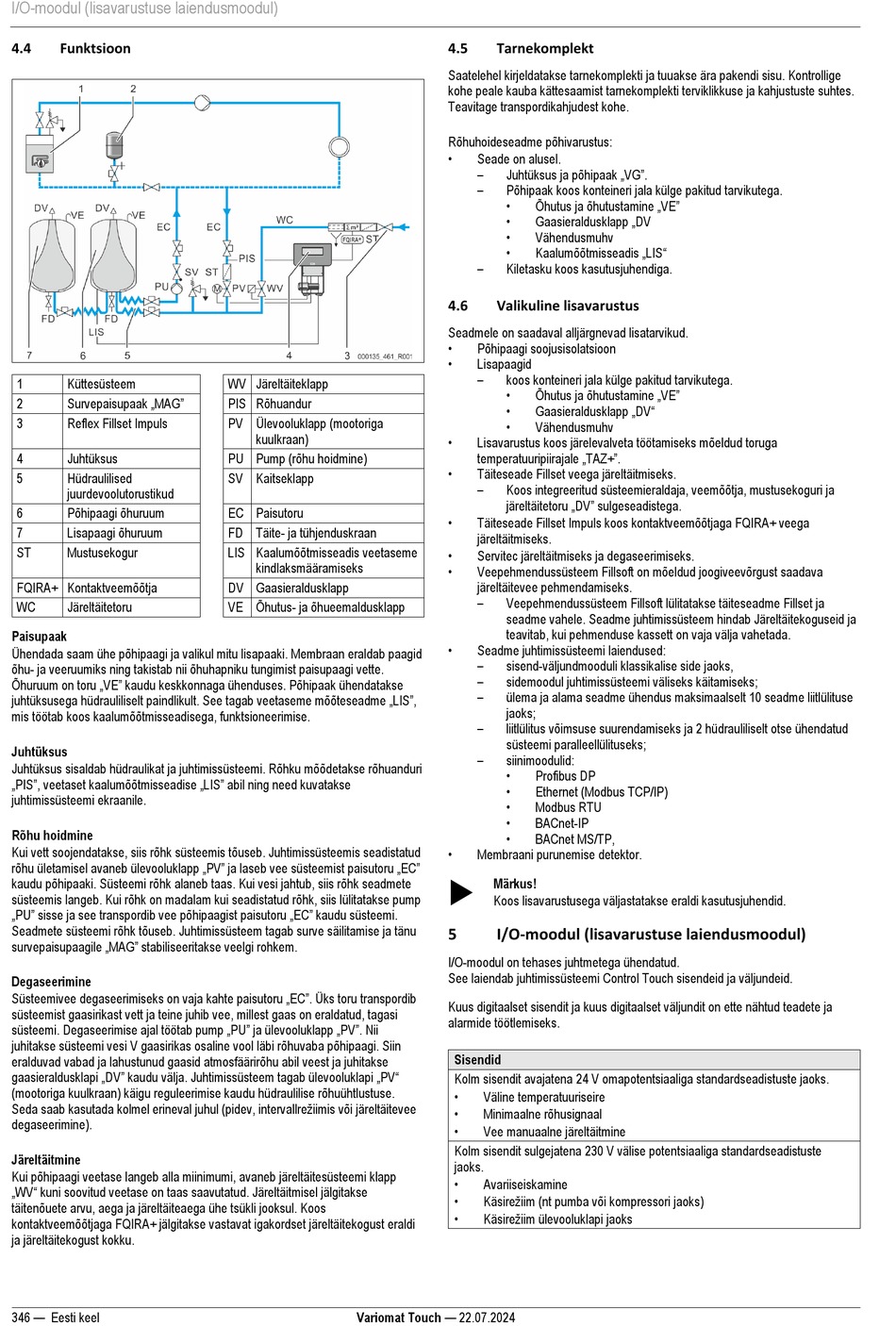

4.4 Funktsioon
1 Küttesüsteem
Survepaisupaak „MAG"
2
3 Reflex Fillset Impuls
4 Juhtüksus
5 Hüdraulilised
juurdevoolutorustikud
6 Põhipaagi õhuruum
7 Lisapaagi õhuruum
ST Mustusekogur
FQIRA+ Kontaktveemõõtja
WC Järeltäitetoru
Paisupaak
Ühendada saam ühe põhipaagi ja valikul mitu lisapaaki. Membraan eraldab paagid
õhu- ja veeruumiks ning takistab nii õhuhapniku tungimist paisupaagi vette.
Õhuruum on toru „VE" kaudu keskkonnaga ühenduses. Põhipaak ühendatakse
juhtüksusega hüdrauliliselt paindlikult. See tagab veetaseme mõõteseadme „LIS",
mis töötab koos kaalumõõtmisseadisega, funktsioneerimise.
Juhtüksus
Juhtüksus sisaldab hüdraulikat ja juhtimissüsteemi. Rõhku mõõdetakse rõhuanduri
„PIS", veetaset kaalumõõtmisseadise „LIS" abil ning need kuvatakse
juhtimissüsteemi ekraanile.
Rõhu hoidmine
Kui vett soojendatakse, siis rõhk süsteemis tõuseb. Juhtimissüsteemis seadistatud
rõhu ületamisel avaneb ülevooluklapp „PV" ja laseb vee süsteemist paisutoru „EC"
kaudu põhipaaki. Süsteemi rõhk alaneb taas. Kui vesi jahtub, siis rõhk seadmete
süsteemis langeb. Kui rõhk on madalam kui seadistatud rõhk, siis lülitatakse pump
„PU" sisse ja see transpordib vee põhipaagist paisutoru „EC" kaudu süsteemi.
Seadmete süsteemi rõhk tõuseb. Juhtimissüsteem tagab surve säilitamise ja tänu
survepaisupaagile „MAG" stabiliseeritakse veelgi rohkem.
Degaseerimine
Süsteemivee degaseerimiseks on vaja kahte paisutoru „EC". Üks toru transpordib
süsteemist gaasirikast vett ja teine juhib vee, millest gaas on eraldatud, tagasi
süsteemi. Degaseerimise ajal töötab pump „PU" ja ülevooluklapp „PV". Nii
juhitakse süsteemi vesi V gaasirikas osaline vool läbi rõhuvaba põhipaagi. Siin
eralduvad vabad ja lahustunud gaasid atmosfäärirõhu abil veest ja juhitakse
gaasieraldusklapi „DV" kaudu välja. Juhtimissüsteem tagab ülevooluklapi „PV"
(mootoriga kuulkraan) käigu reguleerimise kaudu hüdraulilise rõhuühtlustuse.
Seda saab kasutada kolmel erineval juhul (pidev, intervallrežiimis või järeltäitevee
degaseerimine).
Järeltäitmine
Kui põhipaagi veetase langeb alla miinimumi, avaneb järeltäitesüsteemi klapp
„WV" kuni soovitud veetase on taas saavutatud. Järeltäitmisel jälgitakse
täitenõuete arvu, aega ja järeltäiteaega ühe tsükli jooksul. Koos
kontaktveemõõtjaga FQIRA+ jälgitakse vastavat igakordset järeltäitekogust eraldi
ja järeltäitekogust kokku.
346 — Eesti keel
WV Järeltäiteklapp
PIS Rõhuandur
PV Ülevooluklapp (mootoriga
kuulkraan)
PU Pump (rõhu hoidmine)
SV Kaitseklapp
EC Paisutoru
FD Täite- ja tühjenduskraan
LIS Kaalumõõtmisseadis veetaseme
kindlaksmääramiseks
DV Gaasieraldusklapp
VE Õhutus- ja õhueemaldusklapp
Variomat Touch — 22.07.2024
4.5 Tarnekomplekt
Saatelehel kirjeldatakse tarnekomplekti ja tuuakse ära pakendi sisu. Kontrollige
kohe peale kauba kättesaamist tarnekomplekti terviklikkuse ja kahjustuste suhtes.
Teavitage transpordikahjudest kohe.
Rõhuhoideseadme põhivarustus:
•
Seade on alusel.
– Juhtüksus ja põhipaak „VG".
–
Põhipaak koos konteineri jala külge pakitud tarvikutega.
• Õhutus ja õhutustamine „VE"
• Gaasieraldusklapp „DV
•
Vähendusmuhv
• Kaalumõõtmisseadis „LIS"
–
Kiletasku koos kasutusjuhendiga.
4.6 Valikuline lisavarustus
Seadmele on saadaval alljärgnevad lisatarvikud.
•
Põhipaagi soojusisolatsioon
•
Lisapaagid
–
koos konteineri jala külge pakitud tarvikutega.
• Õhutus ja õhutustamine „VE"
• Gaasieraldusklapp „DV"
•
Vähendusmuhv
•
Lisavarustus koos järelevalveta töötamiseks mõeldud toruga
temperatuuripiirajale „TAZ+".
•
Täiteseade Fillset veega järeltäitmiseks.
–
Koos integreeritud süsteemieraldaja, veemõõtja, mustusekoguri ja
järeltäitetoru „DV" sulgeseadistega.
•
Täiteseade Fillset Impuls koos kontaktveemõõtjaga FQIRA+ veega
järeltäitmiseks.
•
Servitec järeltäitmiseks ja degaseerimiseks.
•
Veepehmendussüsteem Fillsoft on mõeldud joogiveevõrgust saadava
järeltäitevee pehmendamiseks.
–
Veepehmendussüsteem Fillsoft lülitatakse täiteseadme Fillset ja
seadme vahele. Seadme juhtimissüsteem hindab Järeltäitekoguseid ja
teavitab, kui pehmenduse kassett on vaja välja vahetada.
•
Seadme juhtimissüsteemi laiendused:
–
sisend-väljundmooduli klassikalise side jaoks,
–
sidemoodul juhtimissüsteemi väliseks käitamiseks;
–
ülema ja alama seadme ühendus maksimaalselt 10 seadme liitlülituse
jaoks;
–
liitlülitus võimsuse suurendamiseks ja 2 hüdrauliliselt otse ühendatud
süsteemi paralleellülituseks;
–
siinimoodulid:
•
Profibus DP
•
Ethernet (Modbus TCP/IP)
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP,
•
Membraani purunemise detektor.

Märkus!
Koos lisavarustusega väljastatakse eraldi kasutusjuhendid.
5 I/O-moodul (lisavarustuse laiendusmoodul)
I/O-moodul on tehases juhtmetega ühendatud.
See laiendab juhtimissüsteemi Control Touch sisendeid ja väljundeid.
Kuus digitaalset sisendit ja kuus digitaalset väljundit on ette nähtud teadete ja
alarmide töötlemiseks.
Sisendid
Kolm sisendit avajatena 24 V omapotentsiaaliga standardseadistuste jaoks.
•
Väline temperatuuriseire
•
Minimaalne rõhusignaal
•
Vee manuaalne järeltäitmine
Kolm sisendit sulgejatena 230 V välise potentsiaaliga standardseadistuste
jaoks.
•
Avariiseiskamine
• Käsirežiim (nt pumba või kompressori jaoks)
• Käsirežiim ülevooluklapi jaoks
