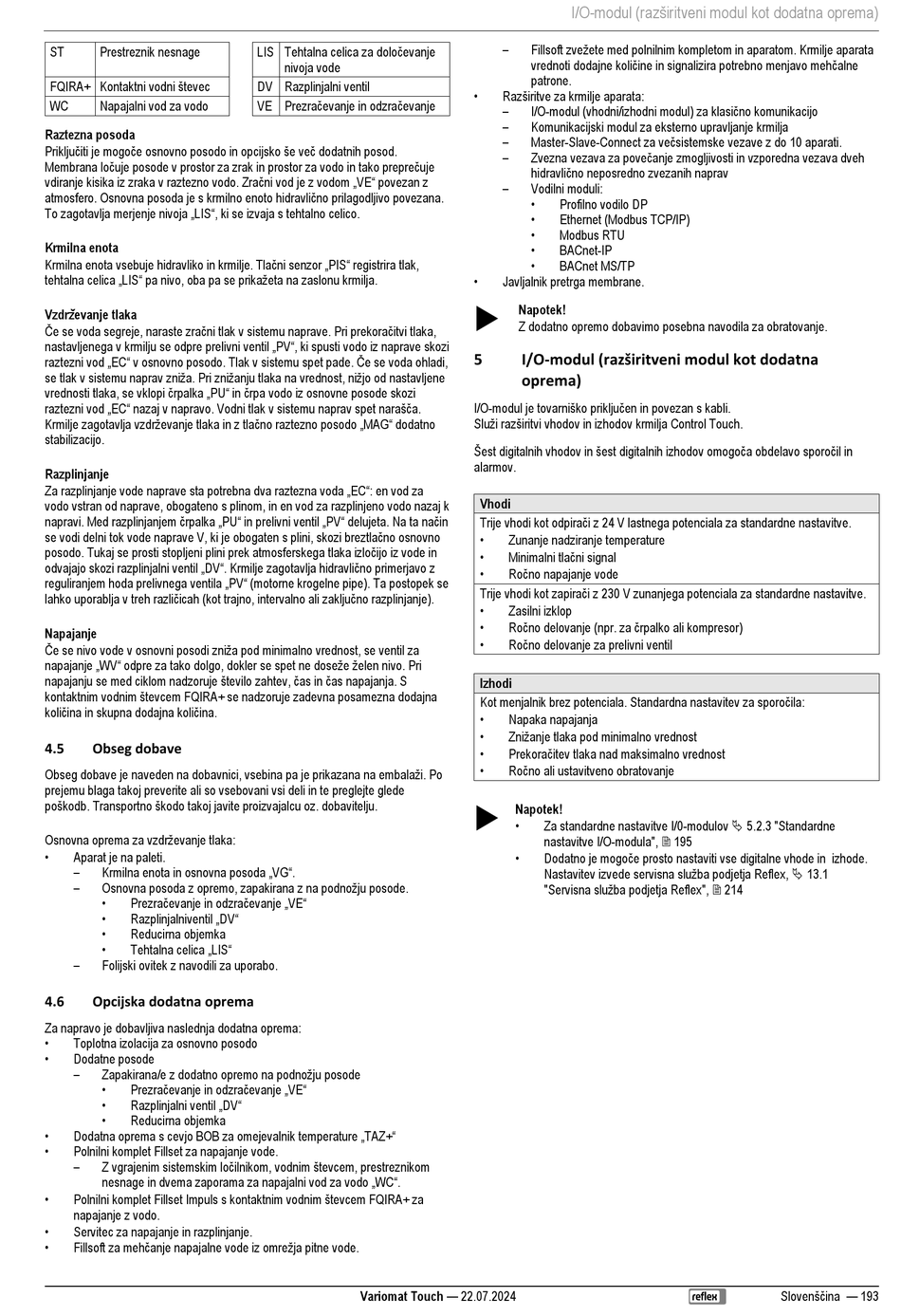

Raztezna posoda
Priključiti je mogoče osnovno posodo in opcijsko še več dodatnih posod.
Membrana ločuje posode v prostor za zrak in prostor za vodo in tako preprečuje
vdiranje kisika iz zraka v raztezno vodo. Zračni vod je z vodom „VE" povezan z
atmosfero. Osnovna posoda je s krmilno enoto hidravlično prilagodljivo povezana.
To zagotavlja merjenje nivoja „LIS", ki se izvaja s tehtalno celico.
Krmilna enota
Krmilna enota vsebuje hidravliko in krmilje. Tlačni senzor „PIS" registrira tlak,
tehtalna celica „LIS" pa nivo, oba pa se prikažeta na zaslonu krmilja.
Vzdrževanje tlaka
Če se voda segreje, naraste zračni tlak v sistemu naprave. Pri prekoračitvi tlaka,
nastavljenega v krmilju se odpre prelivni ventil „PV", ki spusti vodo iz naprave skozi
raztezni vod „EC" v osnovno posodo. Tlak v sistemu spet pade. Če se voda ohladi,
se tlak v sistemu naprav zniža. Pri znižanju tlaka na vrednost, nižjo od nastavljene
vrednosti tlaka, se vklopi črpalka „PU" in črpa vodo iz osnovne posode skozi
raztezni vod „EC" nazaj v napravo. Vodni tlak v sistemu naprav spet narašča.
Krmilje zagotavlja vzdrževanje tlaka in z tlačno raztezno posodo „MAG" dodatno
stabilizacijo.
Razplinjanje
Za razplinjanje vode naprave sta potrebna dva raztezna voda „EC": en vod za
vodo vstran od naprave, obogateno s plinom, in en vod za razplinjeno vodo nazaj k
napravi. Med razplinjanjem črpalka „PU" in prelivni ventil „PV" delujeta. Na ta način
se vodi delni tok vode naprave V, ki je obogaten s plini, skozi breztlačno osnovno
posodo. Tukaj se prosti stopljeni plini prek atmosferskega tlaka izločijo iz vode in
odvajajo skozi razplinjalni ventil „DV". Krmilje zagotavlja hidravlično primerjavo z
reguliranjem hoda prelivnega ventila „PV" (motorne krogelne pipe). Ta postopek se
lahko uporablja v treh različicah (kot trajno, intervalno ali zaključno razplinjanje).
Napajanje
Če se nivo vode v osnovni posodi zniža pod minimalno vrednost, se ventil za
napajanje „WV" odpre za tako dolgo, dokler se spet ne doseže želen nivo. Pri
napajanju se med ciklom nadzoruje število zahtev, čas in čas napajanja. S
kontaktnim vodnim števcem FQIRA+ se nadzoruje zadevna posamezna dodajna
količina in skupna dodajna količina.
4.5 Obseg dobave
Obseg dobave je naveden na dobavnici, vsebina pa je prikazana na embalaži. Po
prejemu blaga takoj preverite ali so vsebovani vsi deli in te preglejte glede
poškodb. Transportno škodo takoj javite proizvajalcu oz. dobavitelju.
Osnovna oprema za vzdrževanje tlaka:
•
Aparat je na paleti.
– Krmilna enota in osnovna posoda „VG".
– Osnovna posoda z opremo, zapakirana z na podnožju posode.
• Prezračevanje in odzračevanje „VE"
• Razplinjalniventil „DV"
•
Reducirna objemka
• Tehtalna celica „LIS"
–
Folijski ovitek z navodili za uporabo.
4.6 Opcijska dodatna oprema
Za napravo je dobavljiva naslednja dodatna oprema:
•
Toplotna izolacija za osnovno posodo
•
Dodatne posode
– Zapakirana/e z dodatno opremo na podnožju posode
• Prezračevanje in odzračevanje „VE"
• Razplinjalni ventil „DV"
•
Reducirna objemka
• Dodatna oprema s cevjo BOB za omejevalnik temperature „TAZ+"
•
Polnilni komplet Fillset za napajanje vode.
– Z vgrajenim sistemskim ločilnikom, vodnim števcem, prestreznikom
nesnage in dvema zaporama za napajalni vod za vodo „WC".
• Polnilni komplet Fillset Impuls s kontaktnim vodnim števcem FQIRA+ za
napajanje z vodo.
•
Servitec za napajanje in razplinjanje.
• Fillsoft za mehčanje napajalne vode iz omrežja pitne vode.
LIS Tehtalna celica za določevanje
nivoja vode
DV Razplinjalni ventil
VE Prezračevanje in odzračevanje
Variomat Touch — 22.07.2024
I/O-modul (razširitveni modul kot dodatna oprema)
– Fillsoft zvežete med polnilnim kompletom in aparatom. Krmilje aparata
vrednoti dodajne količine in signalizira potrebno menjavo mehčalne
patrone.
• Razširitve za krmilje aparata:
– I/O-modul (vhodni/izhodni modul) za klasično komunikacijo
–
Komunikacijski modul za eksterno upravljanje krmilja
– Master-Slave-Connect za večsistemske vezave z do 10 aparati.
– Zvezna vezava za povečanje zmogljivosti in vzporedna vezava dveh
hidravlično neposredno zvezanih naprav
–
Vodilni moduli:
•
Profilno vodilo DP
•
Ethernet (Modbus TCP/IP)
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
•
Javljalnik pretrga membrane.

Napotek!
Z dodatno opremo dobavimo posebna navodila za obratovanje.
I/O-modul (razširitveni modul kot dodatna
5
oprema)
I/O-modul je tovarniško priključen in povezan s kabli.
Služi razširitvi vhodov in izhodov krmilja Control Touch.
Šest digitalnih vhodov in šest digitalnih izhodov omogoča obdelavo sporočil in
alarmov.
Vhodi
Trije vhodi kot odpirači z 24 V lastnega potenciala za standardne nastavitve.
•
Zunanje nadziranje temperature
• Minimalni tlačni signal
• Ročno napajanje vode
Trije vhodi kot zapirači z 230 V zunanjega potenciala za standardne nastavitve.
•
Zasilni izklop
• Ročno delovanje (npr. za črpalko ali kompresor)
• Ročno delovanje za prelivni ventil
Izhodi
Kot menjalnik brez potenciala. Standardna nastavitev za sporočila:
•
Napaka napajanja
• Znižanje tlaka pod minimalno vrednost
• Prekoračitev tlaka nad maksimalno vrednost
• Ročno ali ustavitveno obratovanje

Napotek!
•
Za standardne nastavitve I/0-modulov  5.2.3 "Standardne
nastavitve I/O-modula",  195
• Dodatno je mogoče prosto nastaviti vse digitalne vhode in izhode.
Nastavitev izvede servisna služba podjetja Reflex,  13.1
"Servisna služba podjetja Reflex",  214
