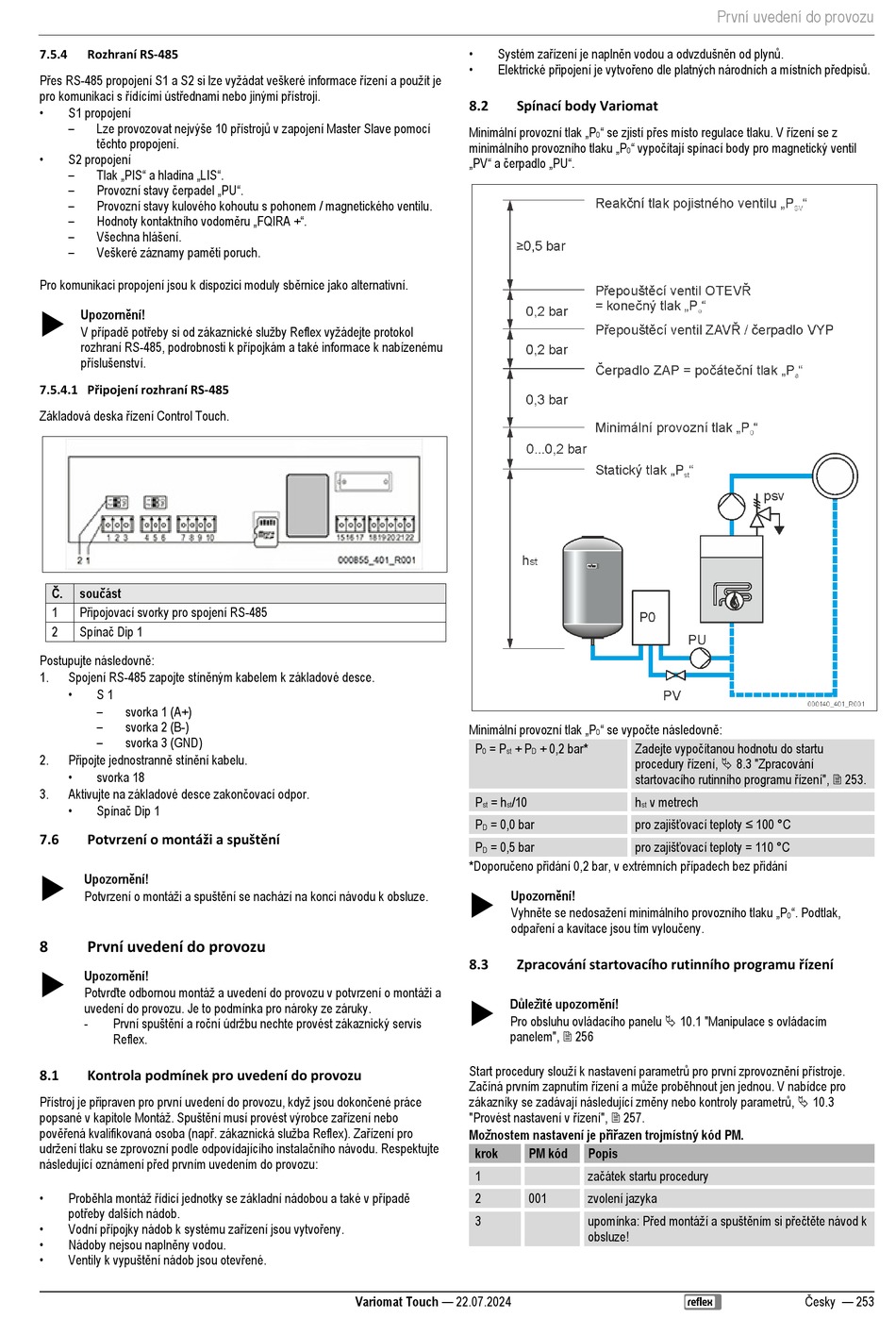

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 253

7.5.4 Rozhraní RS-485
Přes RS-485 propojení S1 a S2 si lze vyžádat veškeré informace řízení a použít je
pro komunikaci s řídícími ústřednami nebo jinými přístroji.
•
S1 propojení
– Lze provozovat nejvýše 10 přístrojů v zapojení Master Slave pomocí
těchto propojení.
•
S2 propojení
– Tlak „PIS" a hladina „LIS".
– Provozní stavy čerpadel „PU".
–
Provozní stavy kulového kohoutu s pohonem / magnetického ventilu.
– Hodnoty kontaktního vodoměru „FQIRA +".
– Všechna hlášení.
– Veškeré záznamy paměti poruch.
Pro komunikaci propojení jsou k dispozici moduly sběrnice jako alternativní.
Upozornění!

V případě potřeby si od zákaznické služby Reflex vyžádejte protokol
rozhraní RS-485, podrobnosti k přípojkám a také informace k nabízenému
příslušenství.
7.5.4.1 Připojení rozhraní RS-485
Základová deska řízení Control Touch.
Č. součást
Připojovací svorky pro spojení RS-485
1
Spínač Dip 1
2
Postupujte následovně:
Spojení RS-485 zapojte stíněným kabelem k základové desce.
1.
•
S 1
–
svorka 1 (A+)
–
svorka 2 (B-)
–
svorka 3 (GND)
Připojte jednostranně stínění kabelu.
2.
•
svorka 18
Aktivujte na základové desce zakončovací odpor.
3.
• Spínač Dip 1
Potvrzení o montáži a spuštění
7.6
Upozornění!

Potvrzení o montáži a spuštění se nachází na konci návodu k obsluze.
8 První uvedení do provozu
Upozornění!

Potvrďte odbornou montáž a uvedení do provozu v potvrzení o montáži a
uvedení do provozu. Je to podmínka pro nároky ze záruky.
První spuštění a roční údržbu nechte provést zákaznický servis
-
Reflex.
8.1 Kontrola podmínek pro uvedení do provozu
Přístroj je připraven pro první uvedení do provozu, když jsou dokončené práce
popsané v kapitole Montáž. Spuštění musí provést výrobce zařízení nebo
pověřená kvalifikovaná osoba (např. zákaznická služba Reflex). Zařízení pro
udržení tlaku se zprovozní podle odpovídajícího instalačního návodu. Respektujte
následující oznámení před prvním uvedením do provozu:
• Proběhla montáž řídicí jednotky se základní nádobou a také v případě
potřeby dalších nádob.
• Vodní přípojky nádob k systému zařízení jsou vytvořeny.
• Nádoby nejsou naplněny vodou.
• Ventily k vypuštění nádob jsou otevřené.
• Systém zařízení je naplněn vodou a odvzdušněn od plynů.
• Elektrické připojení je vytvořeno dle platných národních a místních předpisů.
8.2 Spínací body Variomat
Minimální provozní tlak „P
minimálního provozního tlaku „P
„PV" a čerpadlo „PU".
Minimální provozní tlak „P
P = P + P
0 st
P = h /10
st st
P = 0,0 bar
D
P = 0,5 bar
D
*Doporučeno přidání 0,2 bar, v extrémních případech bez přidání
Upozornění!

Vyhněte se nedosažení minimálního provozního tlaku „P
odpaření a kavitace jsou tím vyloučeny.
Zpracování startovacího rutinního programu řízení
8.3
Důležité upozornění!

Pro obsluhu ovládacího panelu  10.1 "Manipulace s ovládacím
panelem",  256
Start procedury slouží k nastavení parametrů pro první zprovoznění přístroje.
Začíná prvním zapnutím řízení a může proběhnout jen jednou. V nabídce pro
zákazníky se zadávají následující změny nebo kontroly parametrů,  10.3
"Provést nastavení v řízení",  257.
Možnostem nastavení je přiřazen trojmístný kód PM.
krok
1
2
3
Variomat Touch — 22.07.2024
" se zjistí přes místo regulace tlaku. V řízení se z
0
" vypočítají spínací body pro magnetický ventil
0
" se vypočte následovně:
0
Zadejte vypočítanou hodnotu do startu
+ 0,2 bar*
D
procedury řízení,  8.3 "Zpracování
startovacího rutinního programu řízení",  253.
h v metrech
st
pro zajišťovací teploty ≤ 100 °C
pro zajišťovací teploty = 110 °C
PM kód Popis
začátek startu procedury
001 zvolení jazyka
upomínka: Před montáží a spuštěním si přečtěte návod k
obsluze!
První uvedení do provozu
". Podtlak,
0
Česky — 253
