Klemnummer
Signaal
19
N
20
PE
21
FB1
22a
FB2a
22b
FB2b
23
NC
24
COM
25
NO
27
M1
31
M2
35
+18 V (blauw)
36
GND
37
AE (bruin)
38
PE
(beschermingsgeleider)
39
+18 V (blauw)
40
GND
41
AE (bruin)
42
PE
(beschermingsgeleider)
43
+24 V
44
E1
45
E2
51
GND
52
+24 V (voeding)
0 – 10 V (regelbare
53
variabele)
0 – 10 V (feedback-
54
signaal)
55
GND
56
+24 V (voeding)
0 – 10 V (regelbare
57
variabele)
0 – 10 V (feedback-
58
signaal)
Functie
Bekabeling
Te voorzien
door de
fabrikant
Te voorzien
Spanningsbewaking
door de
pomp 1
fabrikant
Te voorzien
Spanningsbewaking
door de
pomp 2
fabrikant
---
---
Verzamelmelding
Te voorzien
(potentiaalvrij)
door de
klant, optie
Max. 230 V, 2 A
Te voorzien
Platte connector voor
door de
voeding pomp 1
fabrikant
Te voorzien
Platte connector voor
door de
voeding pomp 2
fabrikant
Kabel: Te
voorzien
door de
Analoge ingang
fabrikant;
niveaumeting LIS
Sensor-
op het basisvat
connector:
te voorzien
door de
klant
Analoge ingang druk
Te voorzien
PIS
door de
klant, optie
op het basisvat
Te voorzien
Digitale ingangen
door de
klant, optie
Te voorzien
E1: Contactwatermeter
door de
fabrikant
E2:
---
Watertekortschakelaar
Overstroomklep PV 2
Te voorzien
(motorkogelklep),
door de
alleen bij VS 2-2
fabrikant
Te voorzien
Overstroomklep PV 1
door de
(motorkogelklep)
fabrikant
Variomat Touch — 22.07.2024

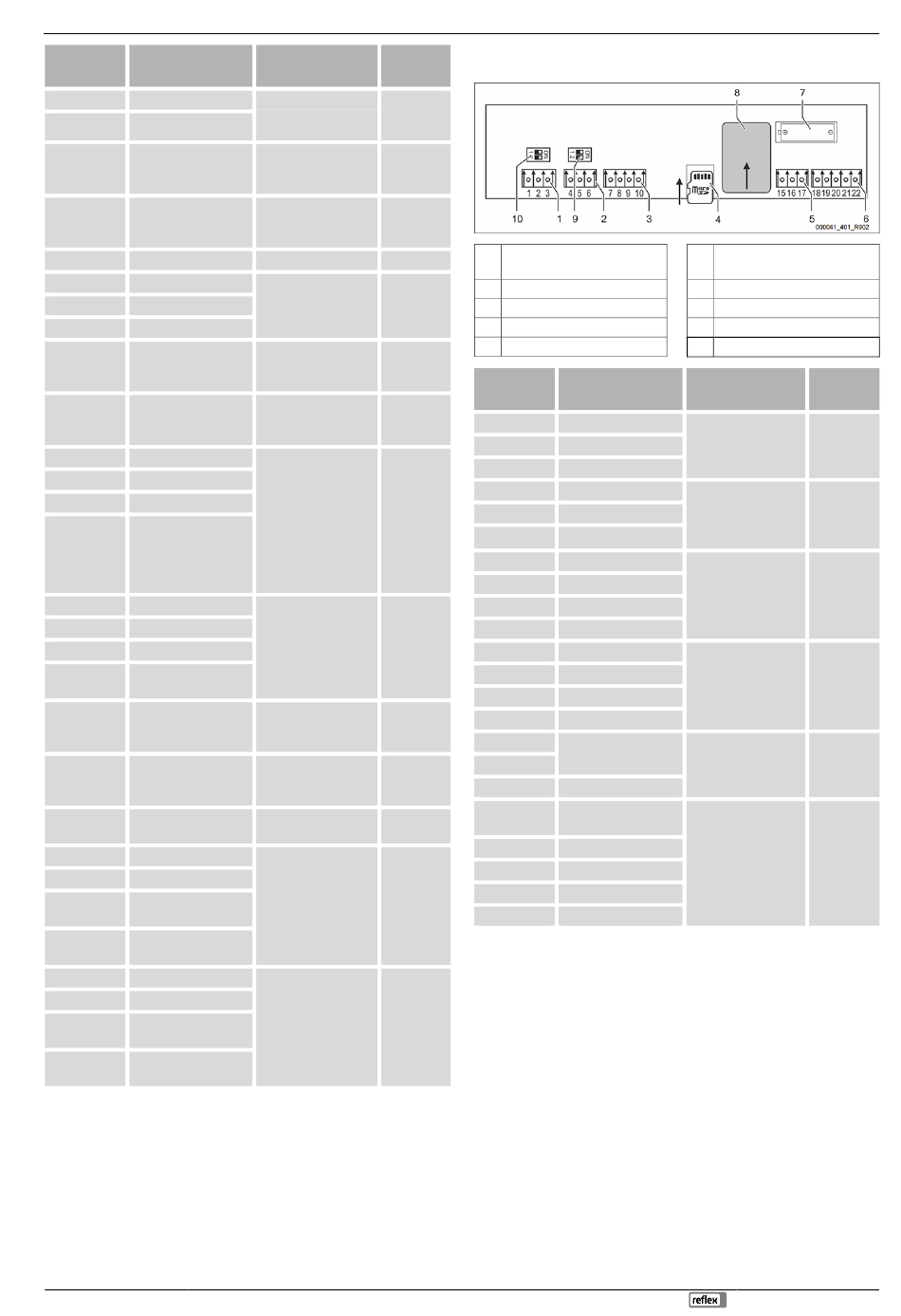

Schakelschema – bedieningsgedeelte
7.5.3
1
RS-485 interface
2
RS-485 interface
3
IO-interface
4
Micro SD-kaart
5
Voeding 10 V
Klemnummer
Signaal
1
A
2
B
3
GND S1
4
A
5
B
6
GND S2
7
+5 V
8
R × D
9
T × D
10
GND IO1
11
+5V
12
RxD
13
TxD
14
GND IO2
15
10 V~
16
17
FE
18
Y2PE
(beschermingsgeleider)
19
Druk
20
GNDA
21
Niveau
22
GNDA
7.5.4
Interface RS-485
Via de RS-485 interfaces S1 en S2 kan de gehele informatie worden opgevraagd
van de besturingseenheid en vervolgens worden gebruikt voor de communicatie
met controlecentra of andere apparaten.
S1 interface
Met behulp van deze interface is het mogelijk om max. 10 apparaten te
bedienen in een master/slave parallelschakeling.
S2 interface
Druk "PIS" en niveau "LIS".
Bedrijfsmodi van de pompen "PU".
Bedrijfsmodi van motorkogelklep / magneetklep.
Waarden van de Contactwatermeter "FQIRA+".
Alle meldingen.
Alle items in het foutgeheugen.
Voor de communicatie van interfaces zijn busmodules als optionele accessoires
beschikbaar.
Montage
6
Analoge uitgangen voor druk
en niveau
7
Batterijvak
8
Anybus-module poort
9
DIP-schakelaar 2
10 DIP-schakelaar 1
Functie
Bekabeling
Te voorzien
Interface RS-485
door de
S1 netwerkverbinding
klant
Interface RS-485
Te voorzien
S2 module:
door de
Uitbreidings- of
klant
communicatiemodule
IO-interface: Interface
Te voorzien
naar de
door de
basisprintplaat
fabrikant
---
---
Te voorzien
Voeding 10 V
door de
fabrikant
Analoge uitgangen:
Te voorzien
Druk en niveau
door de
Standaard 4 – 20 mA
klant
Nederlands — 381
