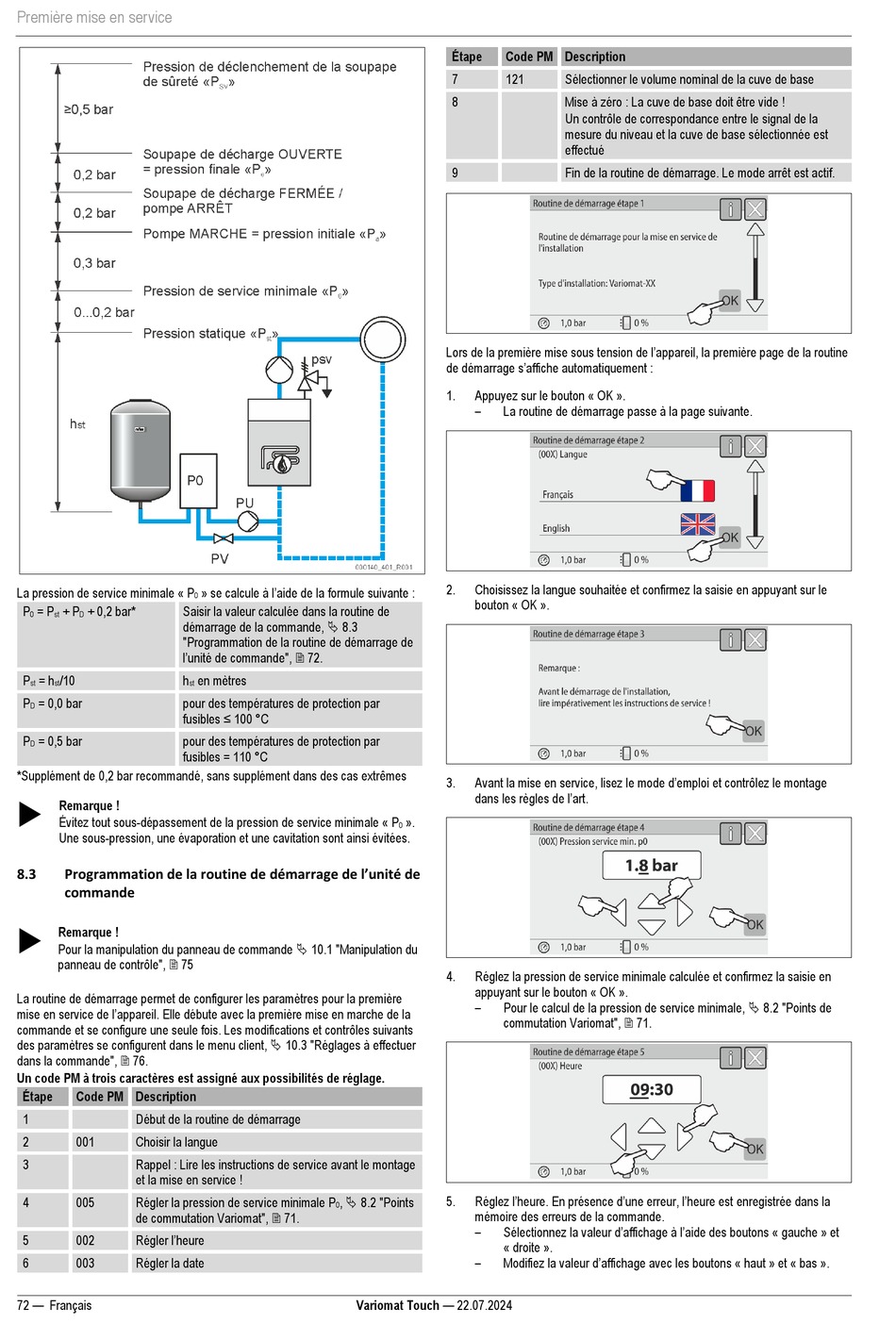

Première mise en service
La pression de service minimale « P
P = P + P + 0,2 bar* Saisir la valeur calculée dans la routine de
0 st D
démarrage de la commande,  8.3
"Programmation de la routine de démarrage de
l'unité de commande",  72.
P = h /10 h
st st
P = 0,0 bar pour des températures de protection par
D
fusibles ≤ 100 °C
P = 0,5 bar pour des températures de protection par
D
fusibles = 110 °C
*Supplément de 0,2 bar recommandé, sans supplément dans des cas extrêmes

Remarque !
Évitez tout sous-dépassement de la pression de service minimale « P
Une sous-pression, une évaporation et une cavitation sont ainsi évitées.
Programmation de la routine de démarrage de l'unité de
8.3
commande

Remarque !
Pour la manipulation du panneau de commande  10.1 "Manipulation du
panneau de contrôle",  75
La routine de démarrage permet de configurer les paramètres pour la première
mise en service de l'appareil. Elle débute avec la première mise en marche de la
commande et se configure une seule fois. Les modifications et contrôles suivants
des paramètres se configurent dans le menu client,  10.3 "Réglages à effectuer
dans la commande",  76.
Un code PM à trois caractères est assigné aux possibilités de réglage.
Étape Code PM Description
1 Début de la routine de démarrage
2 001 Choisir la langue
3 Rappel : Lire les instructions de service avant le montage
et la mise en service !
4 005 Régler la pression de service minimale P
de commutation Variomat",  71.
Régler l'heure
5 002
6 003 Régler la date
72 — Français
» se calcule à l'aide de la formule suivante :
0
en mètres
st
,  8.2 "Points
0
Variomat Touch — 22.07.2024
Étape Code PM Description
7 121 Sélectionner le volume nominal de la cuve de base
8 Mise à zéro : La cuve de base doit être vide !
Un contrôle de correspondance entre le signal de la
mesure du niveau et la cuve de base sélectionnée est
effectué
9 Fin de la routine de démarrage. Le mode arrêt est actif.
Lors de la première mise sous tension de l'appareil, la première page de la routine
de démarrage s'affiche automatiquement :
1. Appuyez sur le bouton « OK ».
–
La routine de démarrage passe à la page suivante.
2. Choisissez la langue souhaitée et confirmez la saisie en appuyant sur le
bouton « OK ».
Avant la mise en service, lisez le mode d'emploi et contrôlez le montage
3.
dans les règles de l'art.
».
0
4. Réglez la pression de service minimale calculée et confirmez la saisie en
appuyant sur le bouton « OK ».
–
Pour le calcul de la pression de service minimale,  8.2 "Points de
commutation Variomat",  71.
Réglez l'heure. En présence d'une erreur, l'heure est enregistrée dans la
5.
mémoire des erreurs de la commande.
– Sélectionnez la valeur d'affichage à l'aide des boutons « gauche » et
« droite ».
– Modifiez la valeur d'affichage avec les boutons « haut » et « bas ».
