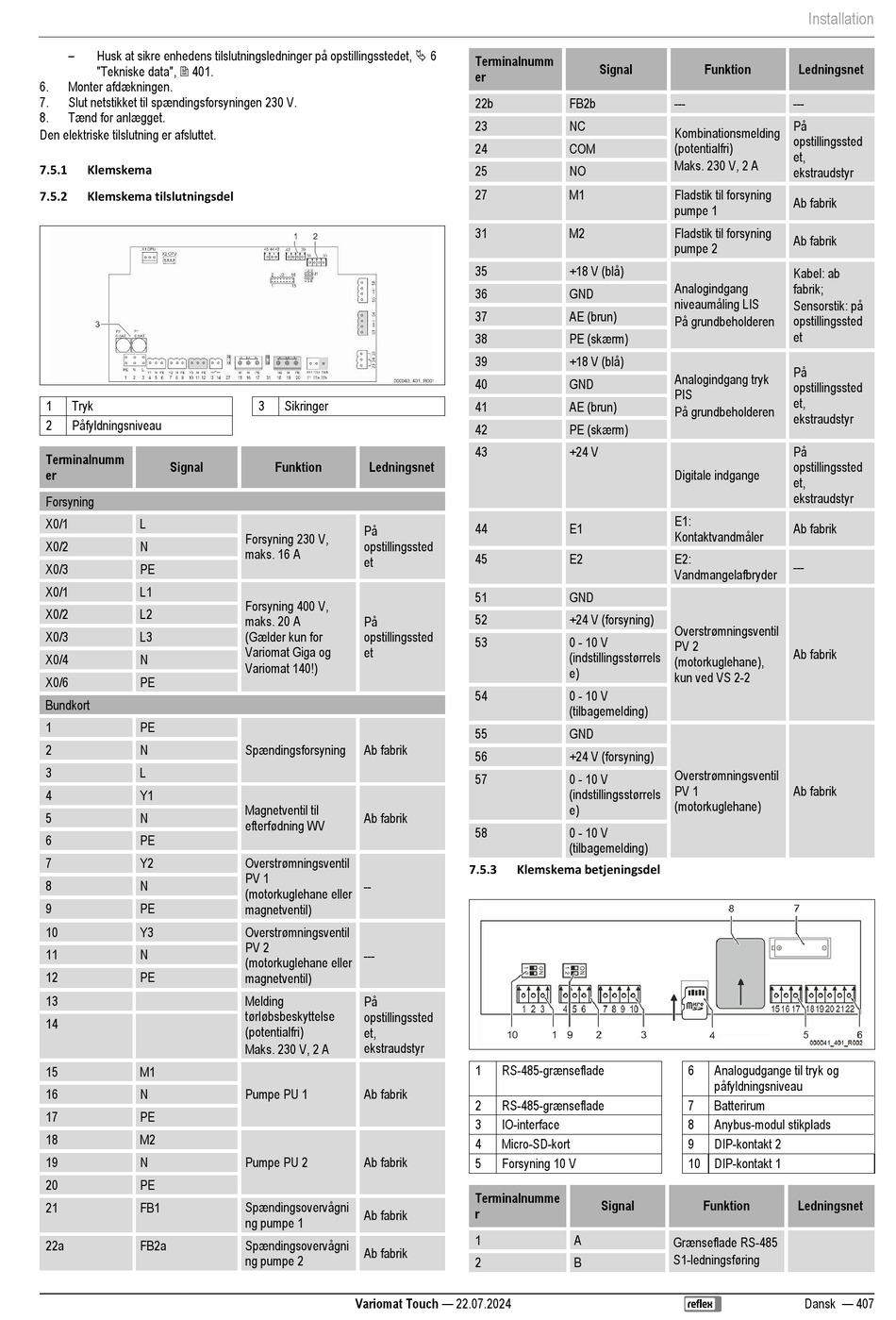

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 407

–
Husk at sikre enhedens tilslutningsledninger på opstillingsstedet,  6
"Tekniske data",  401.
6. Monter afdækningen.
7. Slut netstikket til spændingsforsyningen 230 V.
8. Tænd for anlægget.
Den elektriske tilslutning er afsluttet.
7.5.1 Klemskema
7.5.2 Klemskema tilslutningsdel
1 Tryk
2 Påfyldningsniveau
Terminalnumm
Signal
er
Forsyning
X0/1 L
X0/2 N
X0/3 PE
X0/1 L1
X0/2 L2
X0/3 L3
X0/4 N
X0/6 PE
Bundkort
1 PE
2 N
3 L
4 Y1
5 N
6 PE
7 Y2
8 N
9 PE
10 Y3
11 N
12 PE
13
14
15 M1
16 N
17 PE
18 M2
19 N
20 PE
21 FB1
22a FB2a
3 Sikringer
Funktion Ledningsnet
På
Forsyning 230 V,
opstillingssted
maks. 16 A
et
Forsyning 400 V,
maks. 20 A
På
(Gælder kun for opstillingssted
Variomat Giga og et
Variomat 140!)
Spændingsforsyning Ab fabrik
Magnetventil til
Ab fabrik
efterfødning WV
Overstrømningsventil
PV 1
--
(motorkuglehane eller
magnetventil)
Overstrømningsventil
PV 2
---
(motorkuglehane eller
magnetventil)
Melding
På
tørløbsbeskyttelse
opstillingssted
(potentialfri)
et,
ekstraudstyr
Maks. 230 V, 2 A
Pumpe PU 1 Ab fabrik
Pumpe PU 2 Ab fabrik
Spændingsovervågni
Ab fabrik
ng pumpe 1
Spændingsovervågni
Ab fabrik
ng pumpe 2
Variomat Touch — 22.07.2024
Terminalnumm
Signal
er
22b FB2b
23 NC
24 COM
25 NO
27 M1
31 M2
35 +18 V (blå)
36 GND
37 AE (brun)
38 PE (skærm)
39 +18 V (blå)
40 GND
41 AE (brun)
42 PE (skærm)
43 +24 V
44 E1
45 E2
51 GND
52 +24 V (forsyning)
0 - 10 V
53
(indstillingsstørrels
e)
54 0 - 10 V
(tilbagemelding)
55 GND
56 +24 V (forsyning)
57 0 - 10 V
(indstillingsstørrels
e)
58 0 - 10 V
(tilbagemelding)
7.5.3 Klemskema betjeningsdel
1 RS-485-grænseflade
2 RS-485-grænseflade
3 IO-interface
4 Micro-SD-kort
5 Forsyning 10 V
Terminalnumme
Signal
r
1 A
2 B
Installation
Funktion Ledningsnet
--- ---
På
Kombinationsmelding
opstillingssted
(potentialfri)
et,
Maks. 230 V, 2 A
ekstraudstyr
Fladstik til forsyning
Ab fabrik
pumpe 1
Fladstik til forsyning
Ab fabrik
pumpe 2
Kabel: ab
Analogindgang fabrik;
niveaumåling LIS
Sensorstik: på
På grundbeholderen opstillingssted
et
På
Analogindgang tryk
opstillingssted
PIS
et,
På grundbeholderen
ekstraudstyr
På
opstillingssted
Digitale indgange
et,
ekstraudstyr
E1:
Ab fabrik
Kontaktvandmåler
E2:
---
Vandmangelafbryder
Overstrømningsventil
PV 2
Ab fabrik
(motorkuglehane),
kun ved VS 2-2
Overstrømningsventil
PV 1 Ab fabrik
(motorkuglehane)
6 Analogudgange til tryk og
påfyldningsniveau
7 Batterirum
8 Anybus-modul stikplads
9 DIP-kontakt 2
10 DIP-kontakt 1
Funktion Ledningsnet
Grænseflade RS-485
S1-ledningsføring
Dansk — 407
