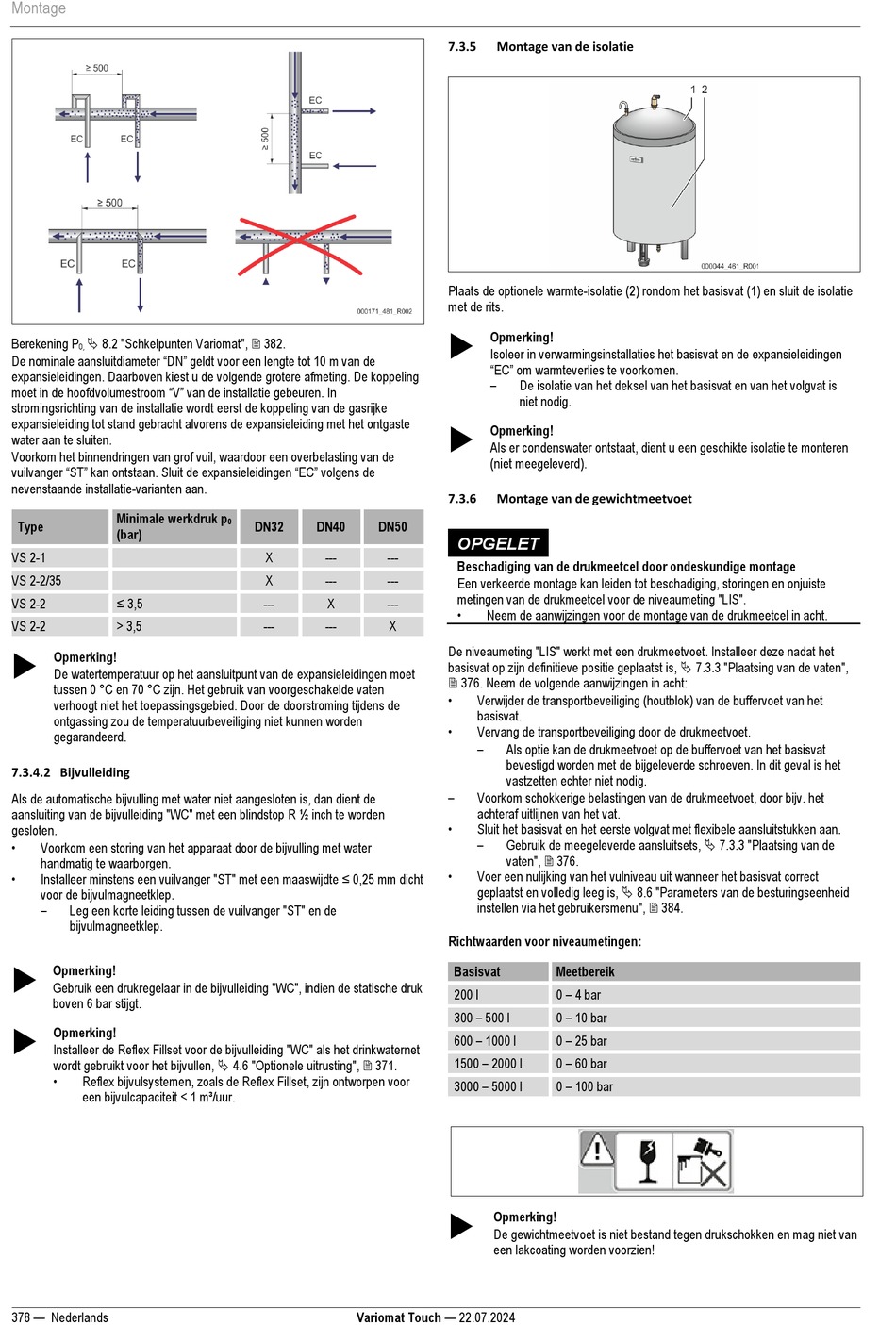

Montage
 8.2 "Schkelpunten Variomat",  382.
Berekening P
0,
De nominale aansluitdiameter "DN" geldt voor een lengte tot 10 m van de
expansieleidingen. Daarboven kiest u de volgende grotere afmeting. De koppeling
moet in de hoofdvolumestroom "V" van de installatie gebeuren. In
stromingsrichting van de installatie wordt eerst de koppeling van de gasrijke
expansieleiding tot stand gebracht alvorens de expansieleiding met het ontgaste
water aan te sluiten.
Voorkom het binnendringen van grof vuil, waardoor een overbelasting van de
vuilvanger "ST" kan ontstaan. Sluit de expansieleidingen "EC" volgens de
nevenstaande installatie-varianten aan.
Minimale werkdruk p
Type
(bar)
VS 2-1
VS 2-2/35
≤ 3,5
VS 2-2
VS 2-2 > 3,5

Opmerking!
De watertemperatuur op het aansluitpunt van de expansieleidingen moet
tussen 0 °C en 70 °C zijn. Het gebruik van voorgeschakelde vaten
verhoogt niet het toepassingsgebied. Door de doorstroming tijdens de
ontgassing zou de temperatuurbeveiliging niet kunnen worden
gegarandeerd.
7.3.4.2 Bijvulleiding
Als de automatische bijvulling met water niet aangesloten is, dan dient de
aansluiting van de bijvulleiding "WC" met een blindstop R ½ inch te worden
gesloten.
•
Voorkom een storing van het apparaat door de bijvulling met water
handmatig te waarborgen.
• Installeer minstens een vuilvanger "ST" met een maaswijdte ≤ 0,25 mm dicht
voor de bijvulmagneetklep.
–
Leg een korte leiding tussen de vuilvanger "ST" en de
bijvulmagneetklep.

Opmerking!
Gebruik een drukregelaar in de bijvulleiding "WC", indien de statische druk
boven 6 bar stijgt.

Opmerking!
Installeer de Reflex Fillset voor de bijvulleiding "WC" als het drinkwaternet
wordt gebruikt voor het bijvullen,  4.6 "Optionele uitrusting",  371.
•
Reflex bijvulsystemen, zoals de Reflex Fillset, zijn ontworpen voor
een bijvulcapaciteit < 1 m³/uur.
378 — Nederlands
0
DN32 DN40 DN50
X --- ---
X --- ---
--- X ---
--- --- X
Variomat Touch — 22.07.2024
7.3.5 Montage van de isolatie
Plaats de optionele warmte-isolatie (2) rondom het basisvat (1) en sluit de isolatie
met de rits.

Opmerking!
Isoleer in verwarmingsinstallaties het basisvat en de expansieleidingen
"EC" om warmteverlies te voorkomen.
–
De isolatie van het deksel van het basisvat en van het volgvat is
niet nodig.

Opmerking!
Als er condenswater ontstaat, dient u een geschikte isolatie te monteren
(niet meegeleverd).
7.3.6 Montage van de gewichtmeetvoet
OPGELET
Beschadiging van de drukmeetcel door ondeskundige montage
Een verkeerde montage kan leiden tot beschadiging, storingen en onjuiste
metingen van de drukmeetcel voor de niveaumeting "LIS".
•
Neem de aanwijzingen voor de montage van de drukmeetcel in acht.
De niveaumeting "LIS" werkt met een drukmeetvoet. Installeer deze nadat het
basisvat op zijn definitieve positie geplaatst is,  7.3.3 "Plaatsing van de vaten",
 376. Neem de volgende aanwijzingen in acht:
•
Verwijder de transportbeveiliging (houtblok) van de buffervoet van het
basisvat.
•
Vervang de transportbeveiliging door de drukmeetvoet.
–
Als optie kan de drukmeetvoet op de buffervoet van het basisvat
bevestigd worden met de bijgeleverde schroeven. In dit geval is het
vastzetten echter niet nodig.
–
Voorkom schokkerige belastingen van de drukmeetvoet, door bijv. het
achteraf uitlijnen van het vat.
•
Sluit het basisvat en het eerste volgvat met flexibele aansluitstukken aan.
–
Gebruik de meegeleverde aansluitsets,  7.3.3 "Plaatsing van de
vaten",  376.
•
Voer een nulijking van het vulniveau uit wanneer het basisvat correct
geplaatst en volledig leeg is,  8.6 "Parameters van de besturingseenheid
instellen via het gebruikersmenu",  384.
Richtwaarden voor niveaumetingen:
Basisvat Meetbereik
0 – 4 bar
200 l
300 – 500 l 0 – 10 bar
600 – 1000 l 0 – 25 bar
1500 – 2000 l 0 – 60 bar
3000 – 5000 l 0 – 100 bar

Opmerking!
De gewichtmeetvoet is niet bestand tegen drukschokken en mag niet van
een lakcoating worden voorzien!
