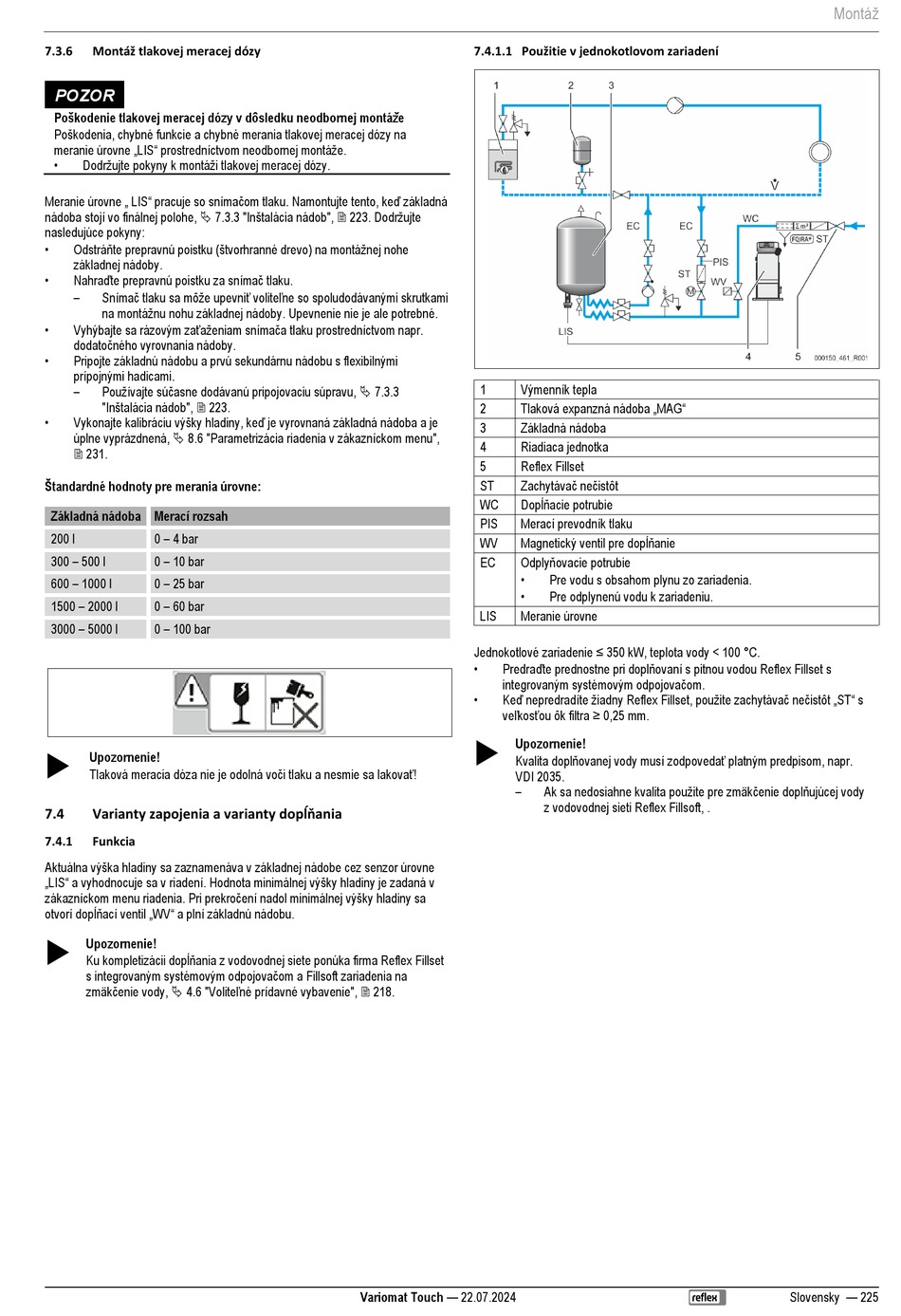

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 225

Montáž tlakovej meracej dózy
7.3.6
POZOR
Poškodenie tlakovej meracej dózy v dôsledku neodbornej montáže
Poškodenia, chybné funkcie a chybné merania tlakovej meracej dózy na
meranie úrovne „LIS" prostredníctvom neodbornej montáže.
• Dodržujte pokyny k montáži tlakovej meracej dózy.
Meranie úrovne „ LIS" pracuje so snímačom tlaku. Namontujte tento, keď základná
nádoba stojí vo finálnej polohe,  7.3.3 "Inštalácia nádob",  223. Dodržujte
nasledujúce pokyny:
• Odstráňte prepravnú poistku (štvorhranné drevo) na montážnej nohe
základnej nádoby.
• Nahraďte prepravnú poistku za snímač tlaku.
– Snímač tlaku sa môže upevniť voliteľne so spoludodávanými skrutkami
na montážnu nohu základnej nádoby. Upevnenie nie je ale potrebné.
• Vyhýbajte sa rázovým zaťaženiam snímača tlaku prostredníctvom napr.
dodatočného vyrovnania nádoby.
•
Pripojte základnú nádobu a prvú sekundárnu nádobu s flexibilnými
prípojnými hadicami.
– Používajte súčasne dodávanú pripojovaciu súpravu,  7.3.3
"Inštalácia nádob",  223.
• Vykonajte kalibráciu výšky hladiny, keď je vyrovnaná základná nádoba a je
úplne vyprázdnená,  8.6 "Parametrizácia riadenia v zákazníckom menu",
 231.
Štandardné hodnoty pre merania úrovne:
Základná nádoba Merací rozsah
0 – 4 bar
200 l
300 – 500 l 0 – 10 bar
600 – 1000 l 0 – 25 bar
1500 – 2000 l 0 – 60 bar
3000 – 5000 l 0 – 100 bar

Upozornenie!
Tlaková meracia dóza nie je odolná voči tlaku a nesmie sa lakovať!
Varianty zapojenia a varianty dopĺňania
7.4
7.4.1 Funkcia
Aktuálna výška hladiny sa zaznamenáva v základnej nádobe cez senzor úrovne
„LIS" a vyhodnocuje sa v riadení. Hodnota minimálnej výšky hladiny je zadaná v
zákazníckom menu riadenia. Pri prekročení nadol minimálnej výšky hladiny sa
otvorí dopĺňací ventil „WV" a plní základnú nádobu.

Upozornenie!
Ku kompletizácii dopĺňania z vodovodnej siete ponúka firma Reflex Fillset
s integrovaným systémovým odpojovačom a Fillsoft zariadenia na
zmäkčenie vody,  4.6 "Voliteľné prídavné vybavenie",  218.
7.4.1.1 Použitie v jednokotlovom zariadení
1 Výmenník tepla
Tlaková expanzná nádoba „MAG"
2
3 Základná nádoba
4 Riadiaca jednotka
5 Reflex Fillset
Zachytávač nečistôt
ST
Dopĺňacie potrubie
WC
PIS Merací prevodník tlaku
Magnetický ventil pre dopĺňanie
WV
Odplyňovacie potrubie
EC
•
•
LIS Meranie úrovne
Jednokotlové zariadenie ≤ 350 kW, teplota vody < 100 °C.
• Predraďte prednostne pri doplňovaní s pitnou vodou Reflex Fillset s
integrovaným systémovým odpojovačom.
• Keď nepredradíte žiadny Reflex Fillset, použite zachytávač nečistôt „ST" s
veľkosťou ôk filtra ≥ 0,25 mm.

Upozornenie!
Kvalita doplňovanej vody musí zodpovedať platným predpisom, napr.
VDI 2035.
–
Variomat Touch — 22.07.2024
Pre vodu s obsahom plynu zo zariadenia.
Pre odplynenú vodu k zariadeniu.
Ak sa nedosiahne kvalita použite pre zmäkčenie doplňujúcej vody
z vodovodnej sieti Reflex Fillsoft, .
