Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 198

Montaža

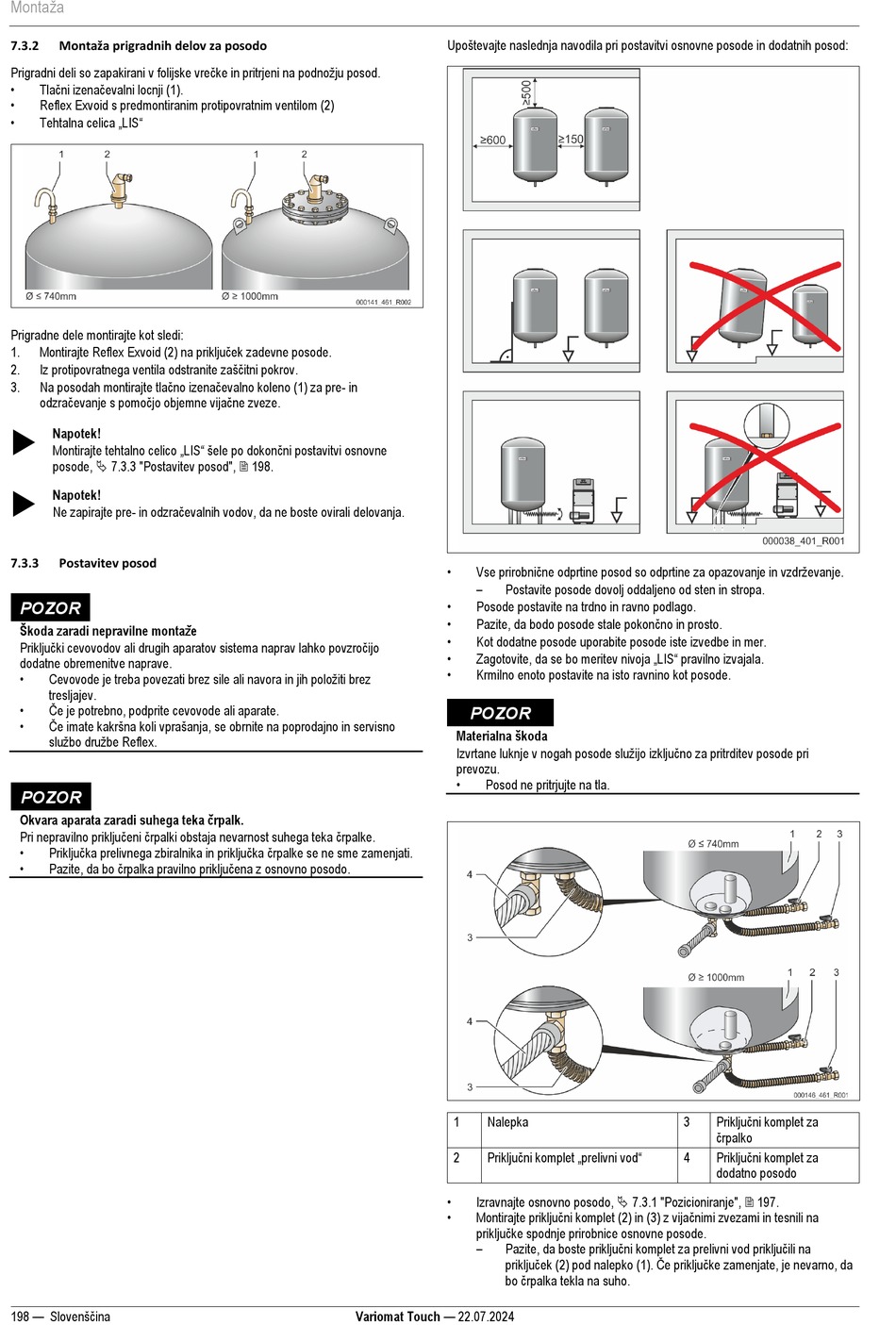

Montaža prigradnih delov za posodo
7.3.2
Prigradni deli so zapakirani v folijske vrečke in pritrjeni na podnožju posod.
• Tlačni izenačevalni locnji (1).
•
Reflex Exvoid s predmontiranim protipovratnim ventilom (2)
• Tehtalna celica „LIS"
Prigradne dele montirajte kot sledi:
Montirajte Reflex Exvoid (2) na priključek zadevne posode.
1.
Iz protipovratnega ventila odstranite zaščitni pokrov.
2.
Na posodah montirajte tlačno izenačevalno koleno (1) za pre- in
3.
odzračevanje s pomočjo objemne vijačne zveze.

Napotek!
Montirajte tehtalno celico „LIS" šele po dokončni postavitvi osnovne
posode,  7.3.3 "Postavitev posod",  198.

Napotek!
Ne zapirajte pre- in odzračevalnih vodov, da ne boste ovirali delovanja.
7.3.3 Postavitev posod
POZOR
Škoda zaradi nepravilne montaže
Priključki cevovodov ali drugih aparatov sistema naprav lahko povzročijo
dodatne obremenitve naprave.
• Cevovode je treba povezati brez sile ali navora in jih položiti brez
tresljajev.
• Če je potrebno, podprite cevovode ali aparate.
• Če imate kakršna koli vprašanja, se obrnite na poprodajno in servisno
službo družbe Reflex.
POZOR
Okvara aparata zaradi suhega teka črpalk.
Pri nepravilno priključeni črpalki obstaja nevarnost suhega teka črpalke.
• Priključka prelivnega zbiralnika in priključka črpalke se ne sme zamenjati.
• Pazite, da bo črpalka pravilno priključena z osnovno posodo.
198 — Slovenščina
Upoštevajte naslednja navodila pri postavitvi osnovne posode in dodatnih posod:
• Vse prirobnične odprtine posod so odprtine za opazovanje in vzdrževanje.
–
Postavite posode dovolj oddaljeno od sten in stropa.
•
Posode postavite na trdno in ravno podlago.
• Pazite, da bodo posode stale pokončno in prosto.
•
Kot dodatne posode uporabite posode iste izvedbe in mer.
• Zagotovite, da se bo meritev nivoja „LIS" pravilno izvajala.
•
Krmilno enoto postavite na isto ravnino kot posode.
POZOR
Materialna škoda
Izvrtane luknje v nogah posode služijo izključno za pritrditev posode pri
prevozu.
•
Posod ne pritrjujte na tla.
1 Nalepka
Priključni komplet „prelivni vod"
2
•
Izravnajte osnovno posodo,  7.3.1 "Pozicioniranje",  197.
• Montirajte priključni komplet (2) in (3) z vijačnimi zvezami in tesnili na
priključke spodnje prirobnice osnovne posode.
– Pazite, da boste priključni komplet za prelivni vod priključili na
priključek (2) pod nalepko (1). Če priključke zamenjate, je nevarno, da
bo črpalka tekla na suho.
Variomat Touch — 22.07.2024
Priključni komplet za
3
črpalko
Priključni komplet za
4
dodatno posodo
