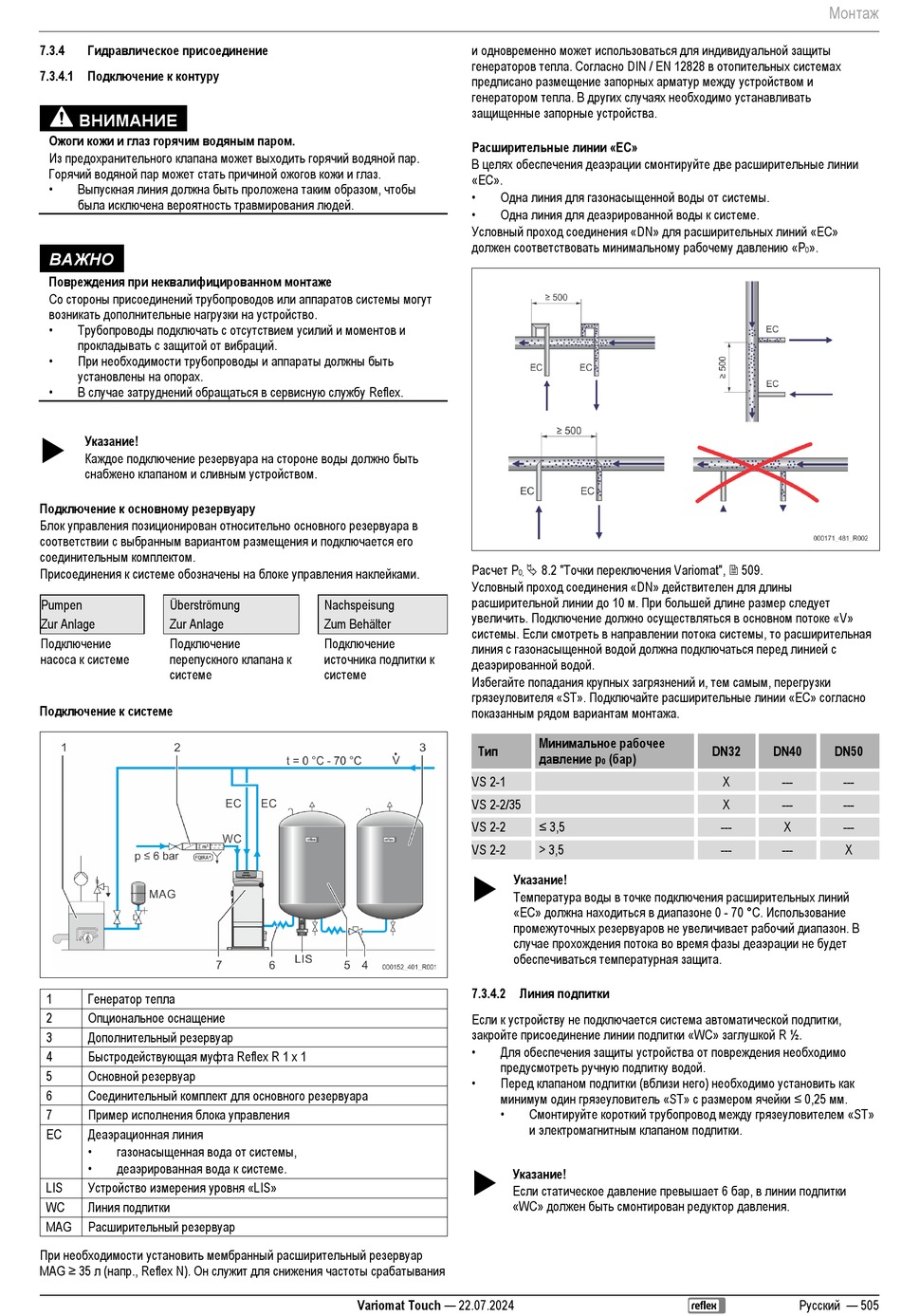

Гидравлическое присоединение
7.3.4
7.3.4.1 Подключение к контуру
ВНИМАНИЕ
Ожоги кожи и глаз горячим водяным паром.
Из предохранительного клапана может выходить горячий водяной пар.
Горячий водяной пар может стать причиной ожогов кожи и глаз.
•
Выпускная линия должна быть проложена таким образом, чтобы
была исключена вероятность травмирования людей.
ВАЖНО
Повреждения при неквалифицированном монтаже
Со стороны присоединений трубопроводов или аппаратов системы могут
возникать дополнительные нагрузки на устройство.
•
Трубопроводы подключать с отсутствием усилий и моментов и
прокладывать с защитой от вибраций.
•
При необходимости трубопроводы и аппараты должны быть
установлены на опорах.
•
В случае затруднений обращаться в сервисную службу Reflex.
Указание!
Каждое подключение резервуара на стороне воды должно быть
снабжено клапаном и сливным устройством.
Подключение к основному резервуару
Блок управления позиционирован относительно основного резервуара в
соответствии с выбранным вариантом размещения и подключается его
соединительным комплектом.
Присоединения к системе обозначены на блоке управления наклейками.
Pumpen
Überströmung
Zur Anlage
Zur Anlage
Подключение
Подключение
насоса к системе
перепускного клапана к
системе
Подключение к системе
Генератор тепла
1
Опциональное оснащение
2
Дополнительный резервуар
3
Быстродействующая муфта Reflex R 1 x 1
4
Основной резервуар
5
Соединительный комплект для основного резервуара
6
Пример исполнения блока управления
7
Деаэрационная линия
EC
•
газонасыщенная вода от системы,
•
деаэрированная вода к системе.
Устройство измерения уровня «LIS»
LIS
Линия подпитки
WC
Расширительный резервуар
MAG
При необходимости установить мембранный расширительный резервуар
MAG ≥ 35 л (напр., Reflex N). Он служит для снижения частоты срабатывания
и одновременно может использоваться для индивидуальной защиты
генераторов тепла. Согласно DIN / EN 12828 в отопительных системах
предписано размещение запорных арматур между устройством и
генератором тепла. В других случаях необходимо устанавливать
защищенные запорные устройства.
Расширительные линии «EC»
В целях обеспечения деаэрации смонтируйте две расширительные линии
«EC».
•
•
Условный проход соединения «DN» для расширительных линий «EC»
должен соответствовать минимальному рабочему давлению «P
Расчет P
Условный проход соединения «DN» действителен для длины
расширительной линии до 10 м. При большей длине размер следует
Nachspeisung
увеличить. Подключение должно осуществляться в основном потоке «V»
Zum Behälter
системы. Если смотреть в направлении потока системы, то расширительная
Подключение
линия с газонасыщенной водой должна подключаться перед линией с
источника подпитки к
деаэрированной водой.
системе
Избегайте попадания крупных загрязнений и, тем самым, перегрузки
грязеуловителя «ST». Подключайте расширительные линии «EC» согласно
показанным рядом вариантам монтажа.
Тип
VS 2-1
VS 2-2/35
VS 2-2
VS 2-2
7.3.4.2 Линия подпитки
Если к устройству не подключается система автоматической подпитки,
закройте присоединение линии подпитки «WC» заглушкой R ½.
•
•
Variomat Touch — 22.07.2024
Одна линия для газонасыщенной воды от системы.
Одна линия для деаэрированной воды к системе.
8.2 "Точки переключения Variomat", 509.
0,
Минимальное рабочее
давление p
(бар)
0
≤ 3,5
> 3,5
Указание!
Температура воды в точке подключения расширительных линий
«EC» должна находиться в диапазоне 0 - 70 °C. Использование
промежуточных резервуаров не увеличивает рабочий диапазон. В
случае прохождения потока во время фазы деаэрации не будет
обеспечиваться температурная защита.
Для обеспечения защиты устройства от повреждения необходимо
предусмотреть ручную подпитку водой.
Перед клапаном подпитки (вблизи него) необходимо установить как
минимум один грязеуловитель «ST» с размером ячейки ≤ 0,25 мм.
•
Смонтируйте короткий трубопровод между грязеуловителем «ST»
и электромагнитным клапаном подпитки.
Указание!
Если статическое давление превышает 6 бар, в линии подпитки
«WC» должен быть смонтирован редуктор давления.
Монтаж
».
0
DN32
DN40
DN50
X
---
---
X
---
---
---
X
---
---
---
X
