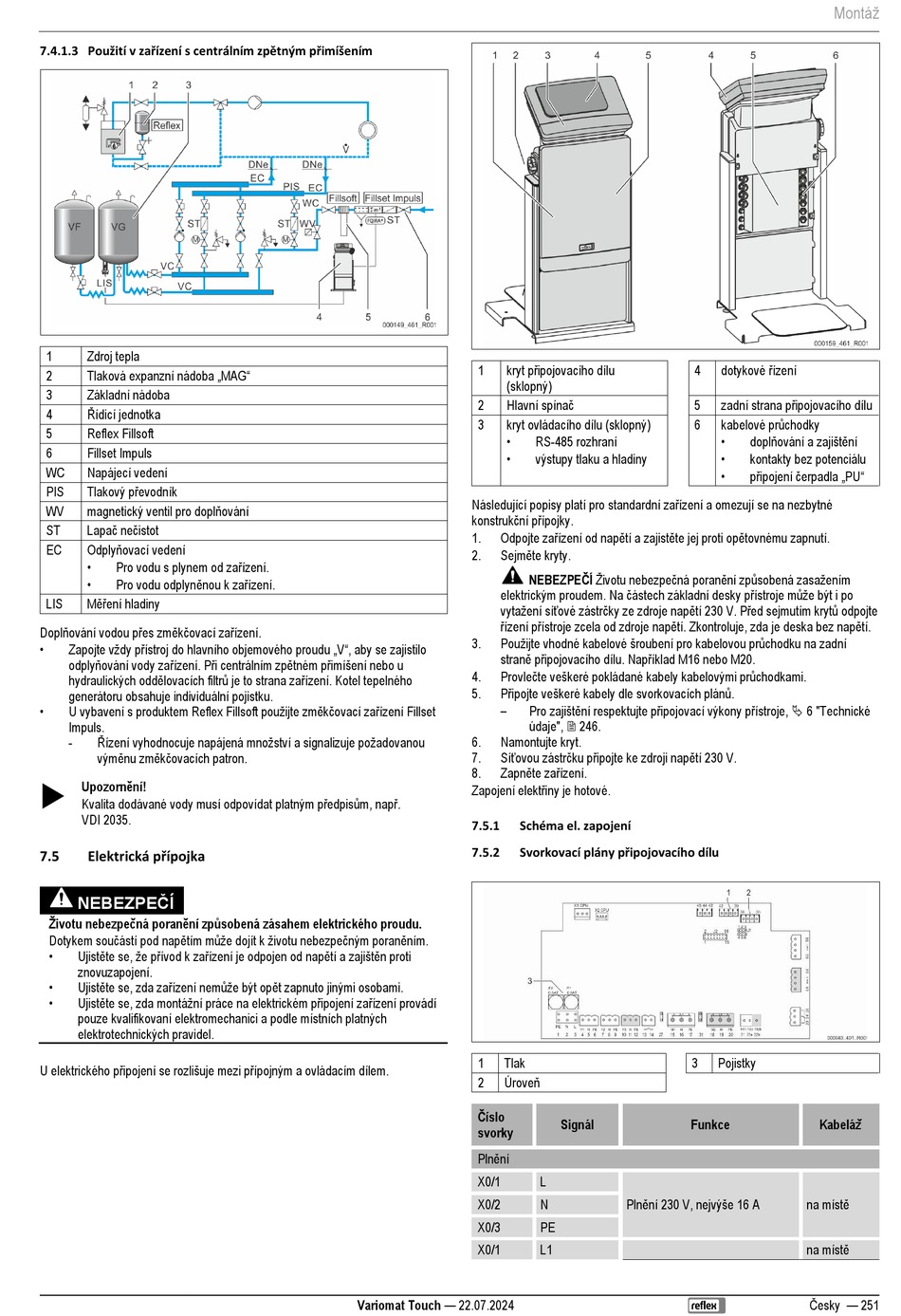

7.4.1.3 Použití v zařízení s centrálním zpětným přimíšením
1
Zdroj tepla
Tlaková expanzní nádoba „MAG"
2
3
Základní nádoba
Řídicí jednotka
4
5
Reflex Fillsoft
6
Fillset Impuls
WC
Napájecí vedení
Tlakový převodník
PIS
magnetický ventil pro doplňování
WV
Lapač nečistot
ST
Odplyňovací vedení
EC
•
Pro vodu s plynem od zařízení.
•
Pro vodu odplyněnou k zařízení.
Měření hladiny
LIS
Doplňování vodou přes změkčovací zařízení.
•
Zapojte vždy přístroj do hlavního objemového proudu „V", aby se zajistilo
odplyňování vody zařízení. Při centrálním zpětném přimíšení nebo u
hydraulických oddělovacích filtrů je to strana zařízení. Kotel tepelného
generátoru obsahuje individuální pojistku.
•
U vybavení s produktem Reflex Fillsoft použijte změkčovací zařízení Fillset
Impuls.
Řízení vyhodnocuje napájená množství a signalizuje požadovanou
-
výměnu změkčovacích patron.
Upozornění!
Kvalita dodávané vody musí odpovídat platným předpisům, např.
VDI 2035.
Elektrická přípojka
7.5
NEBEZPEČÍ
Životu nebezpečná poranění způsobená zásahem elektrického proudu.
Dotykem součástí pod napětím může dojít k životu nebezpečným poraněním.
•
Ujistěte se, že přívod k zařízení je odpojen od napětí a zajištěn proti
znovuzapojení.
•
Ujistěte se, zda zařízení nemůže být opět zapnuto jinými osobami.
•
Ujistěte se, zda montážní práce na elektrickém připojení zařízení provádí
pouze kvalifikovaní elektromechanici a podle místních platných
elektrotechnických pravidel.
U elektrického připojení se rozlišuje mezi přípojným a ovládacím dílem.
kryt připojovacího dílu
1
(sklopný)
Hlavní spínač
2
3
kryt ovládacího dílu (sklopný)
•
•
Následující popisy platí pro standardní zařízení a omezují se na nezbytné
konstrukční přípojky.
Odpojte zařízení od napětí a zajistěte jej proti opětovnému zapnutí.
1.
Sejměte kryty.
2.
elektrickým proudem. Na částech základní desky přístroje může být i po
vytažení síťové zástrčky ze zdroje napětí 230 V. Před sejmutím krytů odpojte
řízení přístroje zcela od zdroje napětí. Zkontroluje, zda je deska bez napětí.
Použijte vhodné kabelové šroubení pro kabelovou průchodku na zadní
3.
straně připojovacího dílu. Například M16 nebo M20.
Provlečte veškeré pokládané kabely kabelovými průchodkami.
4.
Připojte veškeré kabely dle svorkovacích plánů.
5.
–
6.
Namontujte kryt.
Síťovou zástrčku připojte ke zdroji napětí 230 V.
7.
Zapněte zařízení.
8.
Zapojení elektřiny je hotové.
7.5.1
Schéma el. zapojení
Svorkovací plány připojovacího dílu
7.5.2
1
Tlak
Úroveň
2
Číslo
svorky
Plnění
X0/1
X0/2
X0/3
X0/1
Variomat Touch — 22.07.2024
4
5
6
RS-485 rozhraní
výstupy tlaku a hladiny
NEBEZPEČÍ Životu nebezpečná poranění způsobená zasažením
Pro zajištění respektujte připojovací výkony přístroje, 6 "Technické
údaje", 246.
3
Signál
Funkce
L
Plnění 230 V, nejvýše 16 A
N
PE
L1
Montáž
dotykové řízení
zadní strana připojovacího dílu
kabelové průchodky
•
doplňování a zajištění
•
kontakty bez potenciálu
•
připojení čerpadla „PU"
Pojistky
Kabeláž
na místě
na místě
Česky — 251
