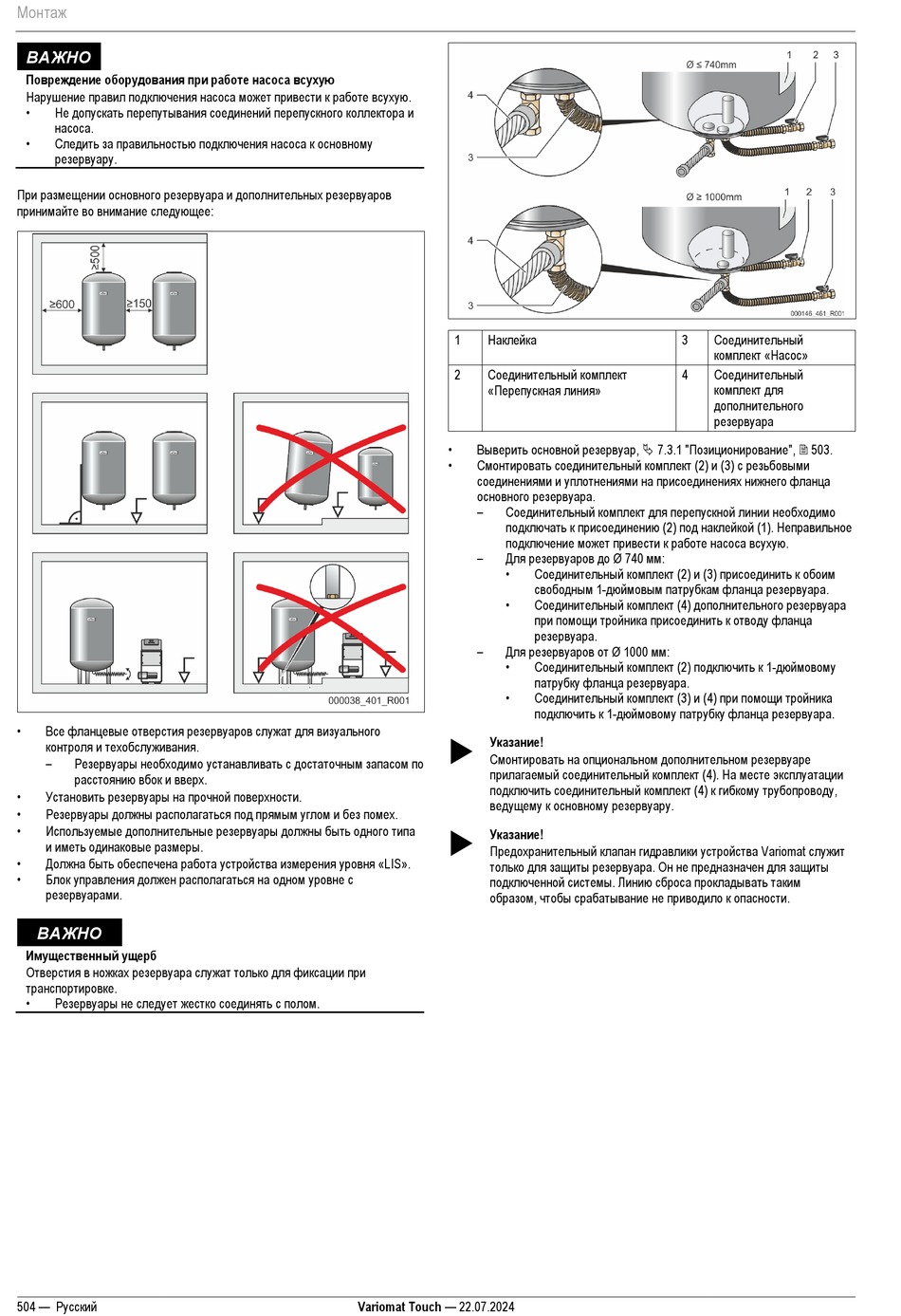

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 504

Монтаж
ВАЖНО
Повреждение оборудования при работе насоса всухую
Нарушение правил подключения насоса может привести к работе всухую.
• Не допускать перепутывания соединений перепускного коллектора и
насоса.
• Следить за правильностью подключения насоса к основному
резервуару.
При размещении основного резервуара и дополнительных резервуаров
принимайте во внимание следующее:
• Все фланцевые отверстия резервуаров служат для визуального
контроля и техобслуживания.
– Резервуары необходимо устанавливать с достаточным запасом по
расстоянию вбок и вверх.
• Установить резервуары на прочной поверхности.
• Резервуары должны располагаться под прямым углом и без помех.
• Используемые дополнительные резервуары должны быть одного типа
и иметь одинаковые размеры.
• Должна быть обеспечена работа устройства измерения уровня «LIS».
• Блок управления должен располагаться на одном уровне с
резервуарами.
ВАЖНО
Имущественный ущерб
Отверстия в ножках резервуара служат только для фиксации при
транспортировке.
• Резервуары не следует жестко соединять с полом.
504 — Русский
Наклейка
1
Соединительный комплект
2
«Перепускная линия»
• Выверить основной резервуар,  7.3.1 "Позиционирование",  503.
• Смонтировать соединительный комплект (2) и (3) с резьбовыми
соединениями и уплотнениями на присоединениях нижнего фланца
основного резервуара.
– Соединительный комплект для перепускной линии необходимо
подключать к присоединению (2) под наклейкой (1). Неправильное
подключение может привести к работе насоса всухую.
– Для резервуаров до Ø 740 мм:
•
•
– Для резервуаров от Ø 1000 мм:
•
•
Указание!

Смонтировать на опциональном дополнительном резервуаре
прилагаемый соединительный комплект (4). На месте эксплуатации
подключить соединительный комплект (4) к гибкому трубопроводу,
ведущему к основному резервуару.
Указание!

Предохранительный клапан гидравлики устройства Variomat служит
только для защиты резервуара. Он не предназначен для защиты
подключенной системы. Линию сброса прокладывать таким
образом, чтобы срабатывание не приводило к опасности.
Variomat Touch — 22.07.2024
3
4
Соединительный комплект (2) и (3) присоединить к обоим
свободным 1-дюймовым патрубкам фланца резервуара.
Соединительный комплект (4) дополнительного резервуара
при помощи тройника присоединить к отводу фланца
резервуара.
Соединительный комплект (2) подключить к 1-дюймовому
патрубку фланца резервуара.
Соединительный комплект (3) и (4) при помощи тройника
подключить к 1-дюймовому патрубку фланца резервуара.
Соединительный
комплект «Насос»
Соединительный
комплект для
дополнительного
резервуара
