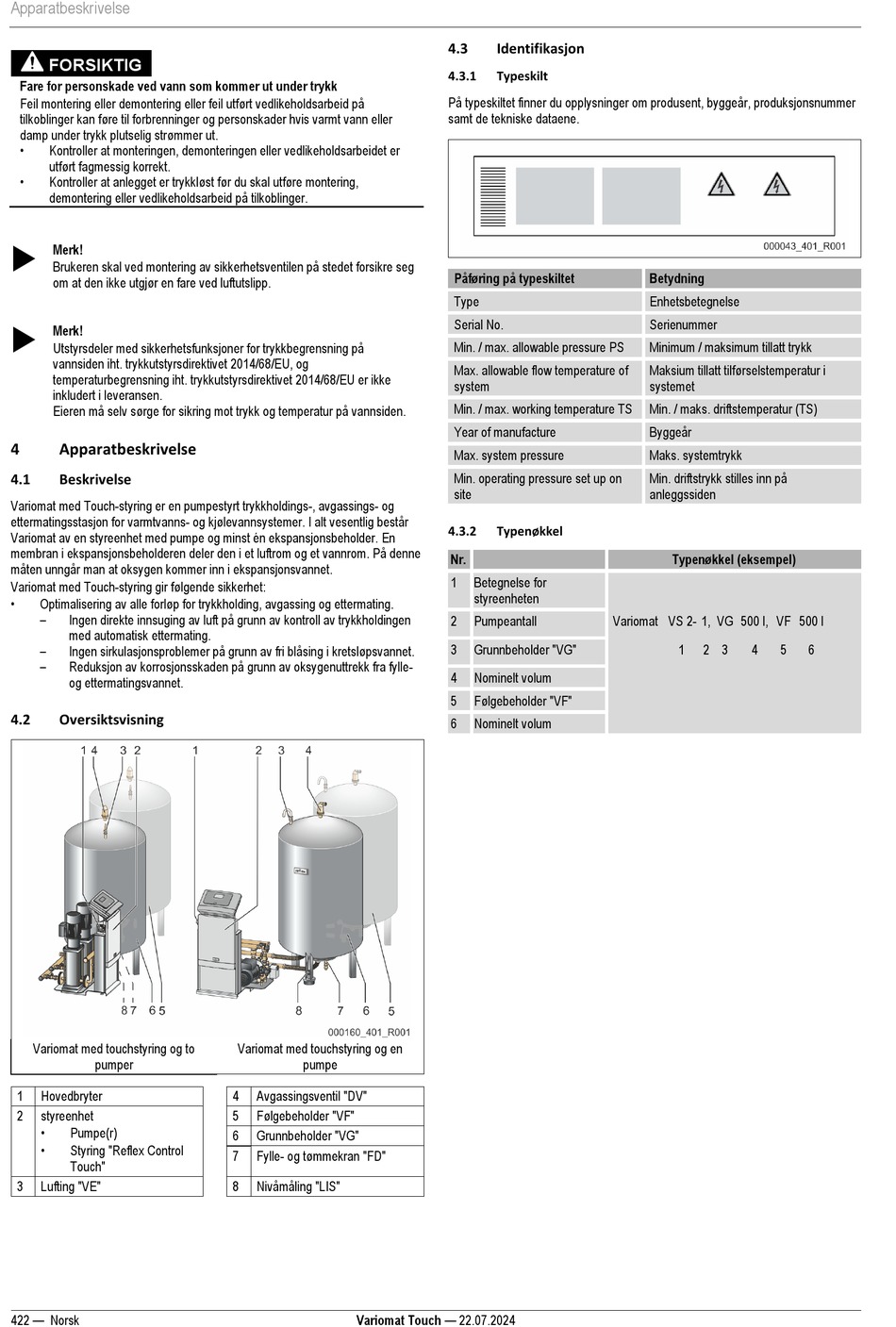

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 422

Apparatbeskrivelse
FORSIKTIG
Fare for personskade ved vann som kommer ut under trykk
Feil montering eller demontering eller feil utført vedlikeholdsarbeid på
tilkoblinger kan føre til forbrenninger og personskader hvis varmt vann eller
damp under trykk plutselig strømmer ut.
•
Kontroller at monteringen, demonteringen eller vedlikeholdsarbeidet er
utført fagmessig korrekt.
•
Kontroller at anlegget er trykkløst før du skal utføre montering,
demontering eller vedlikeholdsarbeid på tilkoblinger.

Merk!
Brukeren skal ved montering av sikkerhetsventilen på stedet forsikre seg
om at den ikke utgjør en fare ved luftutslipp.

Merk!
Utstyrsdeler med sikkerhetsfunksjoner for trykkbegrensning på
vannsiden iht. trykkutstyrsdirektivet 2014/68/EU, og
temperaturbegrensning iht. trykkutstyrsdirektivet 2014/68/EU er ikke
inkludert i leveransen.
Eieren må selv sørge for sikring mot trykk og temperatur på vannsiden.
4 Apparatbeskrivelse
4.1 Beskrivelse
Variomat med Touch-styring er en pumpestyrt trykkholdings-, avgassings- og
ettermatingsstasjon for varmtvanns- og kjølevannsystemer. I alt vesentlig består
Variomat av en styreenhet med pumpe og minst én ekspansjonsbeholder. En
membran i ekspansjonsbeholderen deler den i et luftrom og et vannrom. På denne
måten unngår man at oksygen kommer inn i ekspansjonsvannet.
Variomat med Touch-styring gir følgende sikkerhet:
•
Optimalisering av alle forløp for trykkholding, avgassing og ettermating.
–
Ingen direkte innsuging av luft på grunn av kontroll av trykkholdingen
med automatisk ettermating.
–
Ingen sirkulasjonsproblemer på grunn av fri blåsing i kretsløpsvannet.
–
Reduksjon av korrosjonsskaden på grunn av oksygenuttrekk fra fylle-
og ettermatingsvannet.
4.2 Oversiktsvisning
Variomat med touchstyring og to
pumper
1 Hovedbryter
2 styreenhet
•
Pumpe(r)
•
Styring "Reflex Control
Touch"
3 Lufting "VE"
422 — Norsk
Variomat med touchstyring og en
pumpe
4 Avgassingsventil "DV"
5 Følgebeholder "VF"
6 Grunnbeholder "VG"
7 Fylle- og tømmekran "FD"
8 Nivåmåling "LIS"
Variomat Touch — 22.07.2024
4.3 Identifikasjon
4.3.1 Typeskilt
På typeskiltet finner du opplysninger om produsent, byggeår, produksjonsnummer
samt de tekniske dataene.
Påføring på typeskiltet
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2 Typenøkkel
Nr.
1 Betegnelse for
styreenheten
2 Pumpeantall Variomat VS 2- 1, VG 500 l, VF 500 l
3 Grunnbeholder "VG"
4 Nominelt volum
5 Følgebeholder "VF"
6 Nominelt volum
Betydning
Enhetsbetegnelse
Serienummer
Minimum / maksimum tillatt trykk
Maksium tillatt tilførselstemperatur i
systemet
Min. / maks. driftstemperatur (TS)
Byggeår
Maks. systemtrykk
Min. driftstrykk stilles inn på
anleggssiden
Typenøkkel (eksempel)
1 2 3 4 5 6
