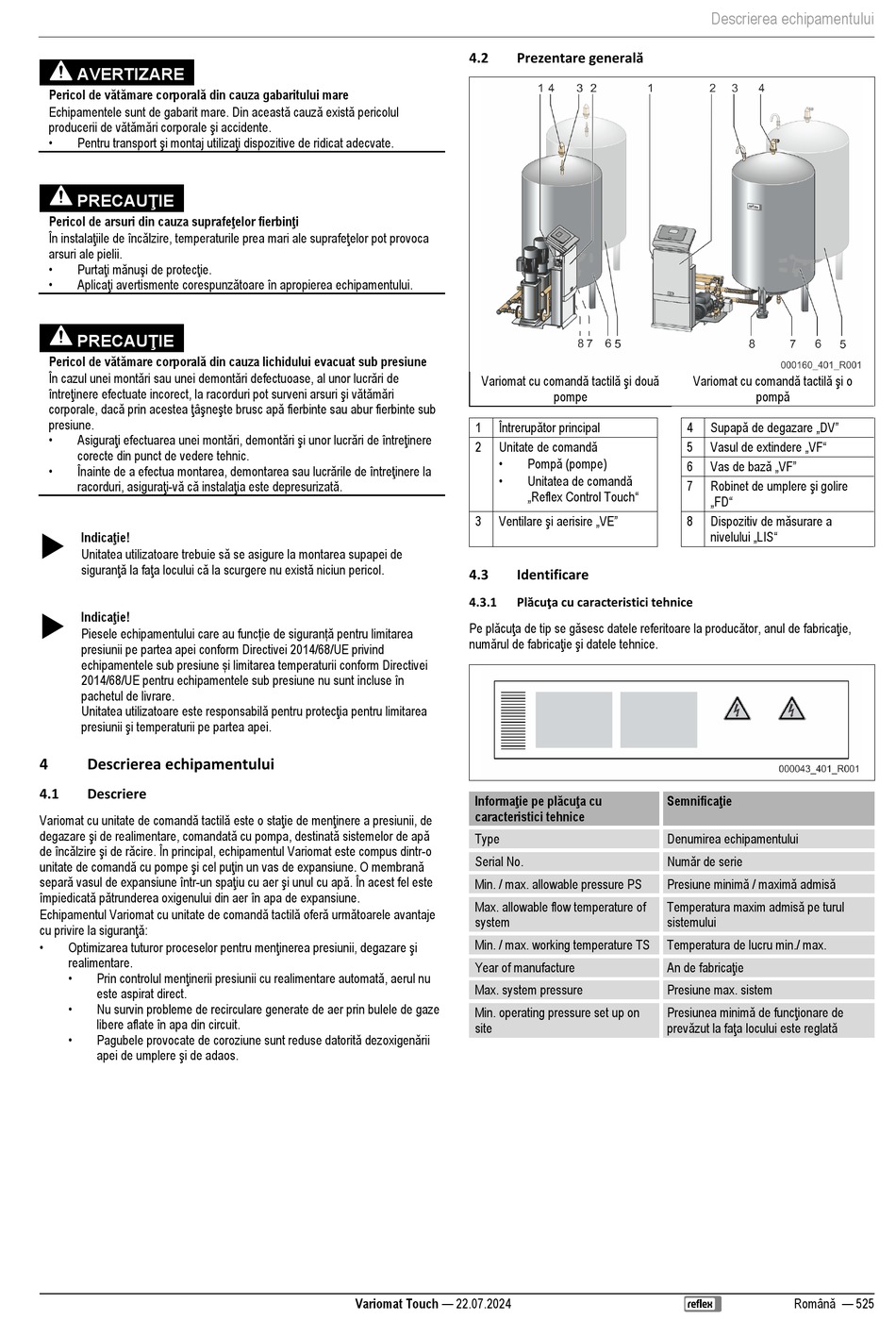

AVERTIZARE
Pericol de vătămare corporală din cauza gabaritului mare
Echipamentele sunt de gabarit mare. Din această cauză există pericolul
producerii de vătămări corporale şi accidente.
• Pentru transport şi montaj utilizaţi dispozitive de ridicat adecvate.
PRECAUŢIE
Pericol de arsuri din cauza suprafeţelor fierbinţi
În instalaţiile de încălzire, temperaturile prea mari ale suprafeţelor pot provoca
arsuri ale pielii.
• Purtaţi mănuşi de protecţie.
• Aplicaţi avertismente corespunzătoare în apropierea echipamentului.
PRECAUŢIE
Pericol de vătămare corporală din cauza lichidului evacuat sub presiune
În cazul unei montări sau unei demontări defectuoase, al unor lucrări de
întreţinere efectuate incorect, la racorduri pot surveni arsuri şi vătămări
corporale, dacă prin acestea ţâşneşte brusc apă fierbinte sau abur fierbinte sub
presiune.
• Asiguraţi efectuarea unei montări, demontări şi unor lucrări de întreţinere
corecte din punct de vedere tehnic.
• Înainte de a efectua montarea, demontarea sau lucrările de întreţinere la
racorduri, asiguraţi-vă că instalaţia este depresurizată.
Indicaţie!

Unitatea utilizatoare trebuie să se asigure la montarea supapei de
siguranţă la faţa locului că la scurgere nu există niciun pericol.
Indicaţie!

Piesele echipamentului care au funcție de siguranță pentru limitarea
presiunii pe partea apei conform Directivei 2014/68/UE privind
echipamentele sub presiune și limitarea temperaturii conform Directivei
2014/68/UE pentru echipamentele sub presiune nu sunt incluse în
pachetul de livrare.
Unitatea utilizatoare este responsabilă pentru protecţia pentru limitarea
presiunii şi temperaturii pe partea apei.
4 Descrierea echipamentului
4.1 Descriere
Variomat cu unitate de comandă tactilă este o staţie de menţinere a presiunii, de
degazare şi de realimentare, comandată cu pompa, destinată sistemelor de apă
de încălzire şi de răcire. În principal, echipamentul Variomat este compus dintr-o
unitate de comandă cu pompe şi cel puţin un vas de expansiune. O membrană
separă vasul de expansiune într-un spaţiu cu aer şi unul cu apă. În acest fel este
împiedicată pătrunderea oxigenului din aer în apa de expansiune.
Echipamentul Variomat cu unitate de comandă tactilă oferă următoarele avantaje
cu privire la siguranţă:
• Optimizarea tuturor proceselor pentru menţinerea presiunii, degazare şi
realimentare.
• Prin controlul menţinerii presiunii cu realimentare automată, aerul nu
este aspirat direct.
•
Nu survin probleme de recirculare generate de aer prin bulele de gaze
libere aflate în apa din circuit.
• Pagubele provocate de coroziune sunt reduse datorită dezoxigenării
apei de umplere şi de adaos.
Prezentare generală
4.2
Variomat cu comandă tactilă şi două
Întrerupător principal
1
Unitate de comandă
2
•
•
Ventilare şi aerisire „VE"
3
4.3 Identificare
Plăcuţa cu caracteristici tehnice
4.3.1
Pe plăcuţa de tip se găsesc datele referitoare la producător, anul de fabricaţie,
numărul de fabricaţie şi datele tehnice.
Informaţie pe plăcuţa cu
caracteristici tehnice
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
Variomat Touch — 22.07.2024
Variomat cu comandă tactilă şi o
pompe
4
5
Pompă (pompe)
6
Unitatea de comandă
7
„Reflex Control Touch"
8
Semnificaţie
Denumirea echipamentului
Număr de serie
Presiune minimă / maximă admisă
Temperatura maxim admisă pe turul
sistemului
Temperatura de lucru min./ max.
An de fabricaţie
Presiune max. sistem
Presiunea minimă de funcţionare de
prevăzut la faţa locului este reglată
Descrierea echipamentului
pompă
Supapă de degazare „DV"
Vasul de extindere „VF"
Vas de bază „VF"
Robinet de umplere şi golire
„FD"
Dispozitiv de măsurare a
nivelului „LIS"
