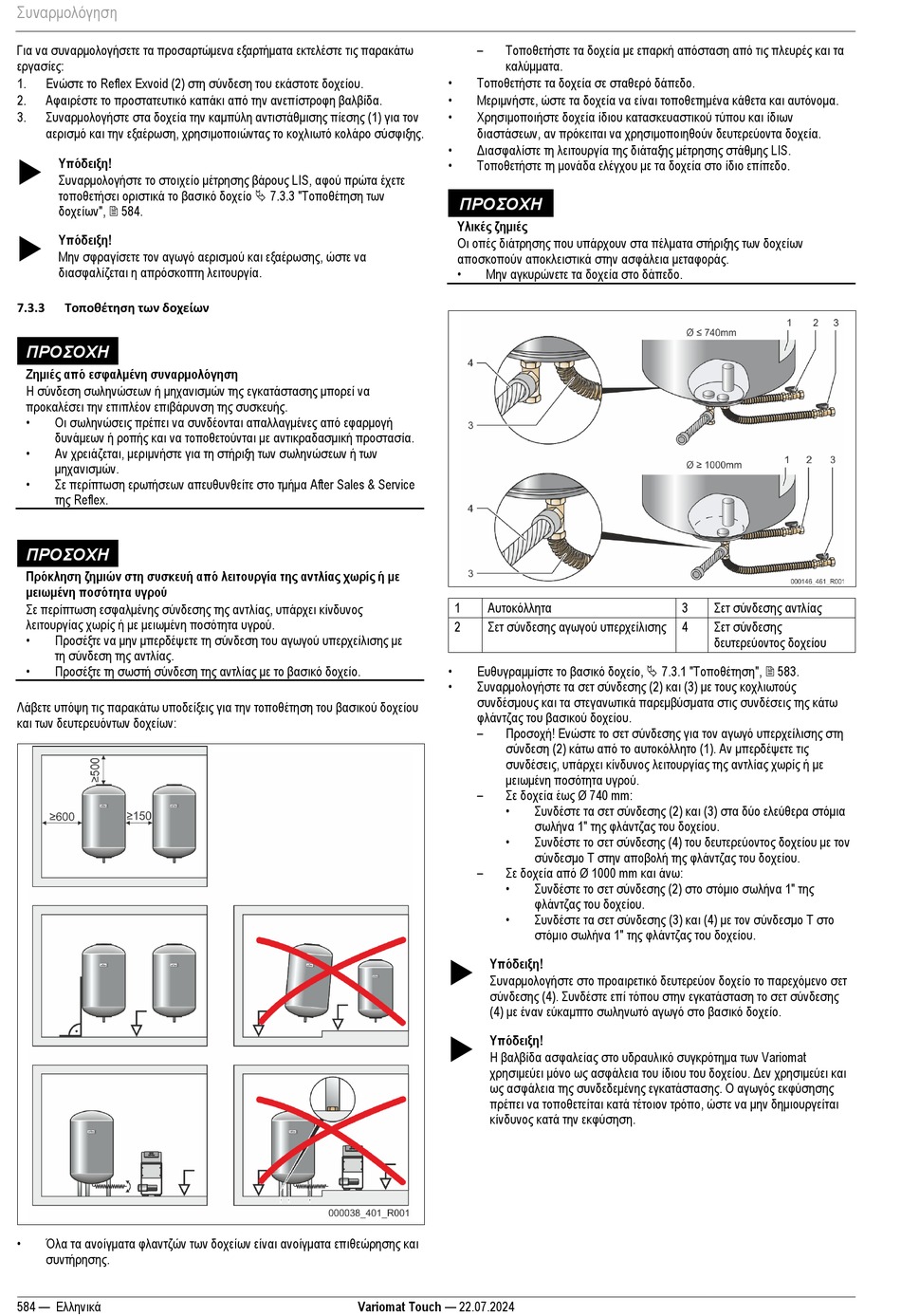

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 584

Συναρμολόγηση
Για να συναρμολογήσετε τα προσαρτώμενα εξαρτήματα εκτελέστε τις παρακάτω
εργασίες:
Ενώστε το Reflex Exvoid (2) στη σύνδεση του εκάστοτε δοχείου.
1.
Αφαιρέστε το προστατευτικό καπάκι από την ανεπίστροφη βαλβίδα.
2.
Συναρμολογήστε στα δοχεία την καμπύλη αντιστάθμισης πίεσης (1) για τον
3.
αερισμό και την εξαέρωση, χρησιμοποιώντας το κοχλιωτό κολάρο σύσφιξης.
Υπόδειξη!

Συναρμολογήστε το στοιχείο μέτρησης βάρους LIS, αφού πρώτα έχετε
τοποθετήσει οριστικά το βασικό δοχείο  7.3.3 "Τοποθέτηση των
δοχείων",  584.
Υπόδειξη!

Μην σφραγίσετε τον αγωγό αερισμού και εξαέρωσης, ώστε να
διασφαλίζεται η απρόσκοπτη λειτουργία.
Τοποθέτηση των δοχείων
7.3.3
ΠΡΟΣΟΧΗ
Ζημιές από εσφαλμένη συναρμολόγηση
Η σύνδεση σωληνώσεων ή μηχανισμών της εγκατάστασης μπορεί να
προκαλέσει την επιπλέον επιβάρυνση της συσκευής.
• Οι σωληνώσεις πρέπει να συνδέονται απαλλαγμένες από εφαρμογή
δυνάμεων ή ροπής και να τοποθετούνται με αντικραδασμική προστασία.
• Αν χρειάζεται, μεριμνήστε για τη στήριξη των σωληνώσεων ή των
μηχανισμών.
• Σε περίπτωση ερωτήσεων απευθυνθείτε στο τμήμα After Sales & Service
της Reflex.
ΠΡΟΣΟΧΗ
Πρόκληση ζημιών στη συσκευή από λειτουργία της αντλίας χωρίς ή με
μειωμένη ποσότητα υγρού
Σε περίπτωση εσφαλμένης σύνδεσης της αντλίας, υπάρχει κίνδυνος
λειτουργίας χωρίς ή με μειωμένη ποσότητα υγρού.
• Προσέξτε να μην μπερδέψετε τη σύνδεση του αγωγού υπερχείλισης με
τη σύνδεση της αντλίας.
• Προσέξτε τη σωστή σύνδεση της αντλίας με το βασικό δοχείο.
Λάβετε υπόψη τις παρακάτω υποδείξεις για την τοποθέτηση του βασικού δοχείου
και των δευτερευόντων δοχείων:
• Όλα τα ανοίγματα φλαντζών των δοχείων είναι ανοίγματα επιθεώρησης και
συντήρησης.
584 — Ελληνικά
– Τοποθετήστε τα δοχεία με επαρκή απόσταση από τις πλευρές και τα
καλύμματα.
• Τοποθετήστε τα δοχεία σε σταθερό δάπεδο.
• Μεριμνήστε, ώστε τα δοχεία να είναι τοποθετημένα κάθετα και αυτόνομα.
• Χρησιμοποιήστε δοχεία ίδιου κατασκευαστικού τύπου και ίδιων
διαστάσεων, αν πρόκειται να χρησιμοποιηθούν δευτερεύοντα δοχεία.
• Διασφαλίστε τη λειτουργία της διάταξης μέτρησης στάθμης LIS.
• Τοποθετήστε τη μονάδα ελέγχου με τα δοχεία στο ίδιο επίπεδο.
ΠΡΟΣΟΧΗ
Υλικές ζημιές
Οι οπές διάτρησης που υπάρχουν στα πέλματα στήριξης των δοχείων
αποσκοπούν αποκλειστικά στην ασφάλεια μεταφοράς.
• Μην αγκυρώνετε τα δοχεία στο δάπεδο.
Αυτοκόλλητα
1
Σετ σύνδεσης αγωγού υπερχείλισης
2
• Ευθυγραμμίστε το βασικό δοχείο,  7.3.1 "Τοποθέτηση",  583.
• Συναρμολογήστε τα σετ σύνδεσης (2) και (3) με τους κοχλιωτούς
συνδέσμους και τα στεγανωτικά παρεμβύσματα στις συνδέσεις της κάτω
φλάντζας του βασικού δοχείου.
– Προσοχή! Ενώστε το σετ σύνδεσης για τον αγωγό υπερχείλισης στη
σύνδεση (2) κάτω από το αυτοκόλλητο (1). Αν μπερδέψετε τις
συνδέσεις, υπάρχει κίνδυνος λειτουργίας της αντλίας χωρίς ή με
μειωμένη ποσότητα υγρού.
– Σε δοχεία έως Ø 740 mm:
•
•
– Σε δοχεία από Ø 1000 mm και άνω:
•
•
Υπόδειξη!

Συναρμολογήστε στο προαιρετικό δευτερεύον δοχείο το παρεχόμενο σετ
σύνδεσης (4). Συνδέστε επί τόπου στην εγκατάσταση το σετ σύνδεσης
(4) με έναν εύκαμπτο σωληνωτό αγωγό στο βασικό δοχείο.
Υπόδειξη!

H βαλβίδα ασφαλείας στο υδραυλικό συγκρότημα των Variomat
χρησιμεύει μόνο ως ασφάλεια του ίδιου του δοχείου. Δεν χρησιμεύει και
ως ασφάλεια της συνδεδεμένης εγκατάστασης. Ο αγωγός εκφύσησης
πρέπει να τοποθετείται κατά τέτοιον τρόπο, ώστε να μην δημιουργείται
κίνδυνος κατά την εκφύσηση.
Variomat Touch — 22.07.2024
3
4
Συνδέστε τα σετ σύνδεσης (2) και (3) στα δύο ελεύθερα στόμια
σωλήνα 1" της φλάντζας του δοχείου.
Συνδέστε το σετ σύνδεσης (4) του δευτερεύοντος δοχείου με τον
σύνδεσμο T στην αποβολή της φλάντζας του δοχείου.
Συνδέστε το σετ σύνδεσης (2) στο στόμιο σωλήνα 1" της
φλάντζας του δοχείου.
Συνδέστε τα σετ σύνδεσης (3) και (4) με τον σύνδεσμο T στο
στόμιο σωλήνα 1" της φλάντζας του δοχείου.
Σετ σύνδεσης αντλίας
Σετ σύνδεσης
δευτερεύοντος δοχείου
