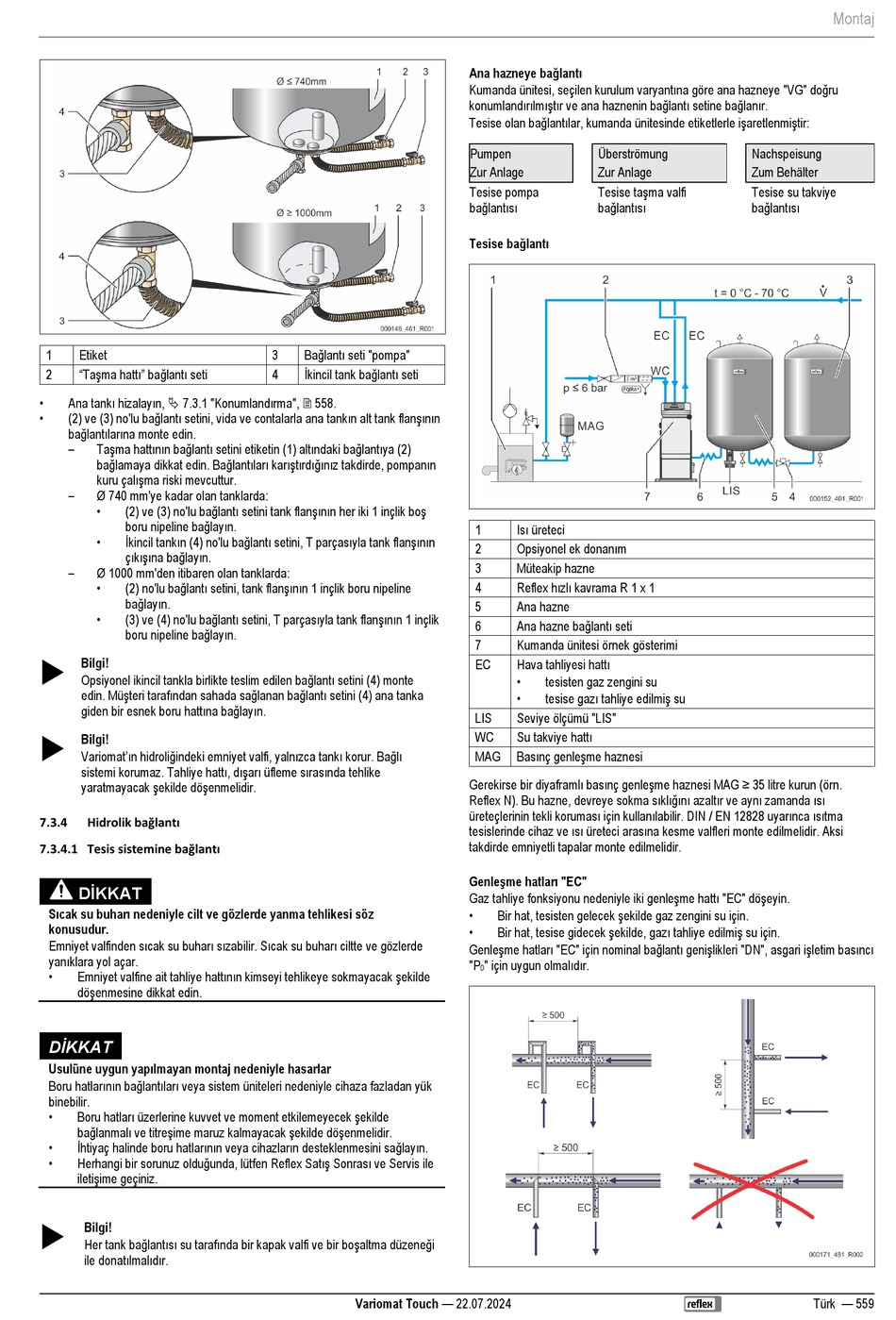

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 559

1 Etiket
"Taşma hattı" bağlantı seti
2
• Ana tankı hizalayın,  7.3.1 "Konumlandırma",  558.
• (2) ve (3) no'lu bağlantı setini, vida ve contalarla ana tankın alt tank flanşının
bağlantılarına monte edin.
– Taşma hattının bağlantı setini etiketin (1) altındaki bağlantıya (2)
bağlamaya dikkat edin. Bağlantıları karıştırdığınız takdirde, pompanın
kuru çalışma riski mevcuttur.
–
Ø 740 mm'ye kadar olan tanklarda:
• (2) ve (3) no'lu bağlantı setini tank flanşının her iki 1 inçlik boş
boru nipeline bağlayın.
• İkincil tankın (4) no'lu bağlantı setini, T parçasıyla tank flanşının
çıkışına bağlayın.
–
Ø 1000 mm'den itibaren olan tanklarda:
• (2) no'lu bağlantı setini, tank flanşının 1 inçlik boru nipeline
bağlayın.
• (3) ve (4) no'lu bağlantı setini, T parçasıyla tank flanşının 1 inçlik
boru nipeline bağlayın.

Bilgi!
Opsiyonel ikincil tankla birlikte teslim edilen bağlantı setini (4) monte
edin. Müşteri tarafından sahada sağlanan bağlantı setini (4) ana tanka
giden bir esnek boru hattına bağlayın.

Bilgi!
Variomat'ın hidroliğindeki emniyet valfi, yalnızca tankı korur. Bağlı
sistemi korumaz. Tahliye hattı, dışarı üfleme sırasında tehlike
yaratmayacak şekilde döşenmelidir.
Hidrolik bağlantı
7.3.4
7.3.4.1 Tesis sistemine bağlantı
DİKKAT
Sıcak su buharı nedeniyle cilt ve gözlerde yanma tehlikesi söz
konusudur.
Emniyet valfinden sıcak su buharı sızabilir. Sıcak su buharı ciltte ve gözlerde
yanıklara yol açar.
• Emniyet valfine ait tahliye hattının kimseyi tehlikeye sokmayacak şekilde
döşenmesine dikkat edin.
DİKKAT
Usulüne uygun yapılmayan montaj nedeniyle hasarlar
Boru hatlarının bağlantıları veya sistem üniteleri nedeniyle cihaza fazladan yük
binebilir.
• Boru hatları üzerlerine kuvvet ve moment etkilemeyecek şekilde
bağlanmalı ve titreşime maruz kalmayacak şekilde döşenmelidir.
• İhtiyaç halinde boru hatlarının veya cihazların desteklenmesini sağlayın.
• Herhangi bir sorunuz olduğunda, lütfen Reflex Satış Sonrası ve Servis ile
iletişime geçiniz.

Bilgi!
Her tank bağlantısı su tarafında bir kapak valfi ve bir boşaltma düzeneği
ile donatılmalıdır.
Bağlantı seti "pompa"
3
İkincil tank bağlantı seti
4
Variomat Touch — 22.07.2024
Ana hazneye bağlantı
Kumanda ünitesi, seçilen kurulum varyantına göre ana hazneye "VG" doğru
konumlandırılmıştır ve ana haznenin bağlantı setine bağlanır.
Tesise olan bağlantılar, kumanda ünitesinde etiketlerle işaretlenmiştir:
Pumpen Überströmung
Zur Anlage Zur Anlage
Tesise taşma valfi
Tesise pompa
bağlantısı bağlantısı
Tesise bağlantı
Isı üreteci
1
Opsiyonel ek donanım
2
3 Müteakip hazne
Reflex hızlı kavrama R 1 x 1
4
5 Ana hazne
Ana hazne bağlantı seti
6
7 Kumanda ünitesi örnek gösterimi
Hava tahliyesi hattı
EC
•
tesisten gaz zengini su
• tesise gazı tahliye edilmiş su
LIS Seviye ölçümü "LIS"
Su takviye hattı
WC
Basınç genleşme haznesi
MAG
Gerekirse bir diyaframlı basınç genleşme haznesi MAG ≥ 35 litre kurun (örn.
Reflex N). Bu hazne, devreye sokma sıklığını azaltır ve aynı zamanda ısı
üreteçlerinin tekli koruması için kullanılabilir. DIN / EN 12828 uyarınca ısıtma
tesislerinde cihaz ve ısı üreteci arasına kesme valfleri monte edilmelidir. Aksi
takdirde emniyetli tapalar monte edilmelidir.
Genleşme hatları "EC"
Gaz tahliye fonksiyonu nedeniyle iki genleşme hattı "EC" döşeyin.
• Bir hat, tesisten gelecek şekilde gaz zengini su için.
• Bir hat, tesise gidecek şekilde, gazı tahliye edilmiş su için.
Genleşme hatları "EC" için nominal bağlantı genişlikleri "DN", asgari işletim basıncı
" için uygun olmalıdır.
"P
0
Montaj
Nachspeisung
Zum Behälter
Tesise su takviye
bağlantısı
Türk — 559
