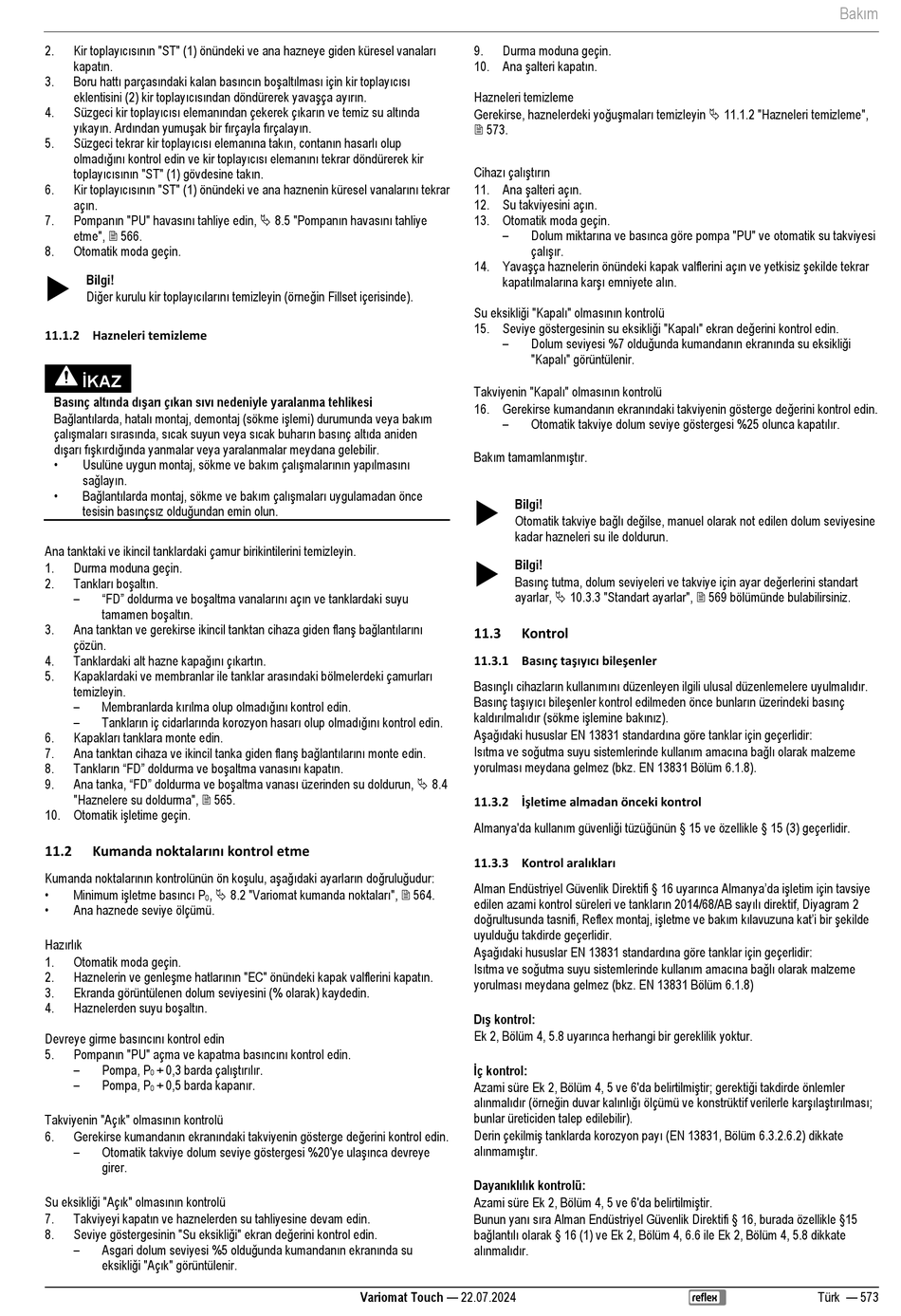

Kir toplayıcısının "ST" (1) önündeki ve ana hazneye giden küresel vanaları
2.
kapatın.
Boru hattı parçasındaki kalan basıncın boşaltılması için kir toplayıcısı
3.
eklentisini (2) kir toplayıcısından döndürerek yavaşça ayırın.
Süzgeci kir toplayıcısı elemanından çekerek çıkarın ve temiz su altında
4.
yıkayın. Ardından yumuşak bir fırçayla fırçalayın.
Süzgeci tekrar kir toplayıcısı elemanına takın, contanın hasarlı olup
5.
olmadığını kontrol edin ve kir toplayıcısı elemanını tekrar döndürerek kir
toplayıcısının "ST" (1) gövdesine takın.
Kir toplayıcısının "ST" (1) önündeki ve ana haznenin küresel vanalarını tekrar
6.
açın.
Pompanın "PU" havasını tahliye edin,  8.5 "Pompanın havasını tahliye
7.
etme",  566.
8. Otomatik moda geçin.

Bilgi!
Diğer kurulu kir toplayıcılarını temizleyin (örneğin Fillset içerisinde).
11.1.2 Hazneleri temizleme
İKAZ
Basınç altında dışarı çıkan sıvı nedeniyle yaralanma tehlikesi
Bağlantılarda, hatalı montaj, demontaj (sökme işlemi) durumunda veya bakım
çalışmaları sırasında, sıcak suyun veya sıcak buharın basınç altıda aniden
dışarı fışkırdığında yanmalar veya yaralanmalar meydana gelebilir.
• Usulüne uygun montaj, sökme ve bakım çalışmalarının yapılmasını
sağlayın.
• Bağlantılarda montaj, sökme ve bakım çalışmaları uygulamadan önce
tesisin basınçsız olduğundan emin olun.
Ana tanktaki ve ikincil tanklardaki çamur birikintilerini temizleyin.
1. Durma moduna geçin.
Tankları boşaltın.
2.
– "FD" doldurma ve boşaltma vanalarını açın ve tanklardaki suyu
tamamen boşaltın.
Ana tanktan ve gerekirse ikincil tanktan cihaza giden flanş bağlantılarını
3.
çözün.
Tanklardaki alt hazne kapağını çıkartın.
4.
Kapaklardaki ve membranlar ile tanklar arasındaki bölmelerdeki çamurları
5.
temizleyin.
– Membranlarda kırılma olup olmadığını kontrol edin.
– Tankların iç cidarlarında korozyon hasarı olup olmadığını kontrol edin.
Kapakları tanklara monte edin.
6.
Ana tanktan cihaza ve ikincil tanka giden flanş bağlantılarını monte edin.
7.
Tankların "FD" doldurma ve boşaltma vanasını kapatın.
8.
Ana tanka, "FD" doldurma ve boşaltma vanası üzerinden su doldurun,  8.4
9.
"Haznelere su doldurma",  565.
10. Otomatik işletime geçin.
Kumanda noktalarını kontrol etme
11.2
Kumanda noktalarının kontrolünün ön koşulu, aşağıdaki ayarların doğruluğudur:
• Minimum işletme basıncı P ,  8.2 "Variomat kumanda noktaları",  564.
0
•
Ana haznede seviye ölçümü.
Hazırlık
1. Otomatik moda geçin.
Haznelerin ve genleşme hatlarının "EC" önündeki kapak valflerini kapatın.
2.
3. Ekranda görüntülenen dolum seviyesini (% olarak) kaydedin.
Haznelerden suyu boşaltın.
4.
Devreye girme basıncını kontrol edin
Pompanın "PU" açma ve kapatma basıncını kontrol edin.
5.
– + 0,3 barda çalıştırılır.
Pompa, P
0
– + 0,5 barda kapanır.
Pompa, P
0
Takviyenin "Açık" olmasının kontrolü
Gerekirse kumandanın ekranındaki takviyenin gösterge değerini kontrol edin.
6.
– Otomatik takviye dolum seviye göstergesi %20'ye ulaşınca devreye
girer.
Su eksikliği "Açık" olmasının kontrolü
Takviyeyi kapatın ve haznelerden su tahliyesine devam edin.
7.
Seviye göstergesinin "Su eksikliği" ekran değerini kontrol edin.
8.
– Asgari dolum seviyesi %5 olduğunda kumandanın ekranında su
eksikliği "Açık" görüntülenir.
9. Durma moduna geçin.
10. Ana şalteri kapatın.
Hazneleri temizleme
Gerekirse, haznelerdeki yoğuşmaları temizleyin  11.1.2 "Hazneleri temizleme",
 573.
Cihazı çalıştırın
11. Ana şalteri açın.
12. Su takviyesini açın.
13. Otomatik moda geçin.
–
14. Yavaşça haznelerin önündeki kapak valflerini açın ve yetkisiz şekilde tekrar
kapatılmalarına karşı emniyete alın.
Su eksikliği "Kapalı" olmasının kontrolü
15. Seviye göstergesinin su eksikliği "Kapalı" ekran değerini kontrol edin.
–
Takviyenin "Kapalı" olmasının kontrolü
16. Gerekirse kumandanın ekranındaki takviyenin gösterge değerini kontrol edin.
–
Bakım tamamlanmıştır.

Bilgi!
Otomatik takviye bağlı değilse, manuel olarak not edilen dolum seviyesine
kadar hazneleri su ile doldurun.

Bilgi!
Basınç tutma, dolum seviyeleri ve takviye için ayar değerlerini standart
ayarlar,  10.3.3 "Standart ayarlar",  569 bölümünde bulabilirsiniz.
11.3 Kontrol
11.3.1 Basınç taşıyıcı bileşenler
Basınçlı cihazların kullanımını düzenleyen ilgili ulusal düzenlemelere uyulmalıdır.
Basınç taşıyıcı bileşenler kontrol edilmeden önce bunların üzerindeki basınç
kaldırılmalıdır (sökme işlemine bakınız).
Aşağıdaki hususlar EN 13831 standardına göre tanklar için geçerlidir:
Isıtma ve soğutma suyu sistemlerinde kullanım amacına bağlı olarak malzeme
yorulması meydana gelmez (bkz. EN 13831 Bölüm 6.1.8).
11.3.2 İşletime almadan önceki kontrol
Almanya'da kullanım güvenliği tüzüğünün § 15 ve özellikle § 15 (3) geçerlidir.
11.3.3 Kontrol aralıkları
Alman Endüstriyel Güvenlik Direktifi § 16 uyarınca Almanya'da işletim için tavsiye
edilen azami kontrol süreleri ve tankların 2014/68/AB sayılı direktif, Diyagram 2
doğrultusunda tasnifi, Reflex montaj, işletme ve bakım kılavuzuna kat'i bir şekilde
uyulduğu takdirde geçerlidir.
Aşağıdaki hususlar EN 13831 standardına göre tanklar için geçerlidir:
Isıtma ve soğutma suyu sistemlerinde kullanım amacına bağlı olarak malzeme
yorulması meydana gelmez (bkz. EN 13831 Bölüm 6.1.8)
Dış kontrol:
Ek 2, Bölüm 4, 5.8 uyarınca herhangi bir gereklilik yoktur.
İç kontrol:
Azami süre Ek 2, Bölüm 4, 5 ve 6'da belirtilmiştir; gerektiği takdirde önlemler
alınmalıdır (örneğin duvar kalınlığı ölçümü ve konstrüktif verilerle karşılaştırılması;
bunlar üreticiden talep edilebilir).
Derin çekilmiş tanklarda korozyon payı (EN 13831, Bölüm 6.3.2.6.2) dikkate
alınmamıştır.
Dayanıklılık kontrolü:
Azami süre Ek 2, Bölüm 4, 5 ve 6'da belirtilmiştir.
Bunun yanı sıra Alman Endüstriyel Güvenlik Direktifi § 16, burada özellikle §15
bağlantılı olarak § 16 (1) ve Ek 2, Bölüm 4, 6.6 ile Ek 2, Bölüm 4, 5.8 dikkate
alınmalıdır.
Variomat Touch — 22.07.2024
Dolum miktarına ve basınca göre pompa "PU" ve otomatik su takviyesi
çalışır.
Dolum seviyesi %7 olduğunda kumandanın ekranında su eksikliği
"Kapalı" görüntülenir.
Otomatik takviye dolum seviye göstergesi %25 olunca kapatılır.
Bakım
Türk — 573
