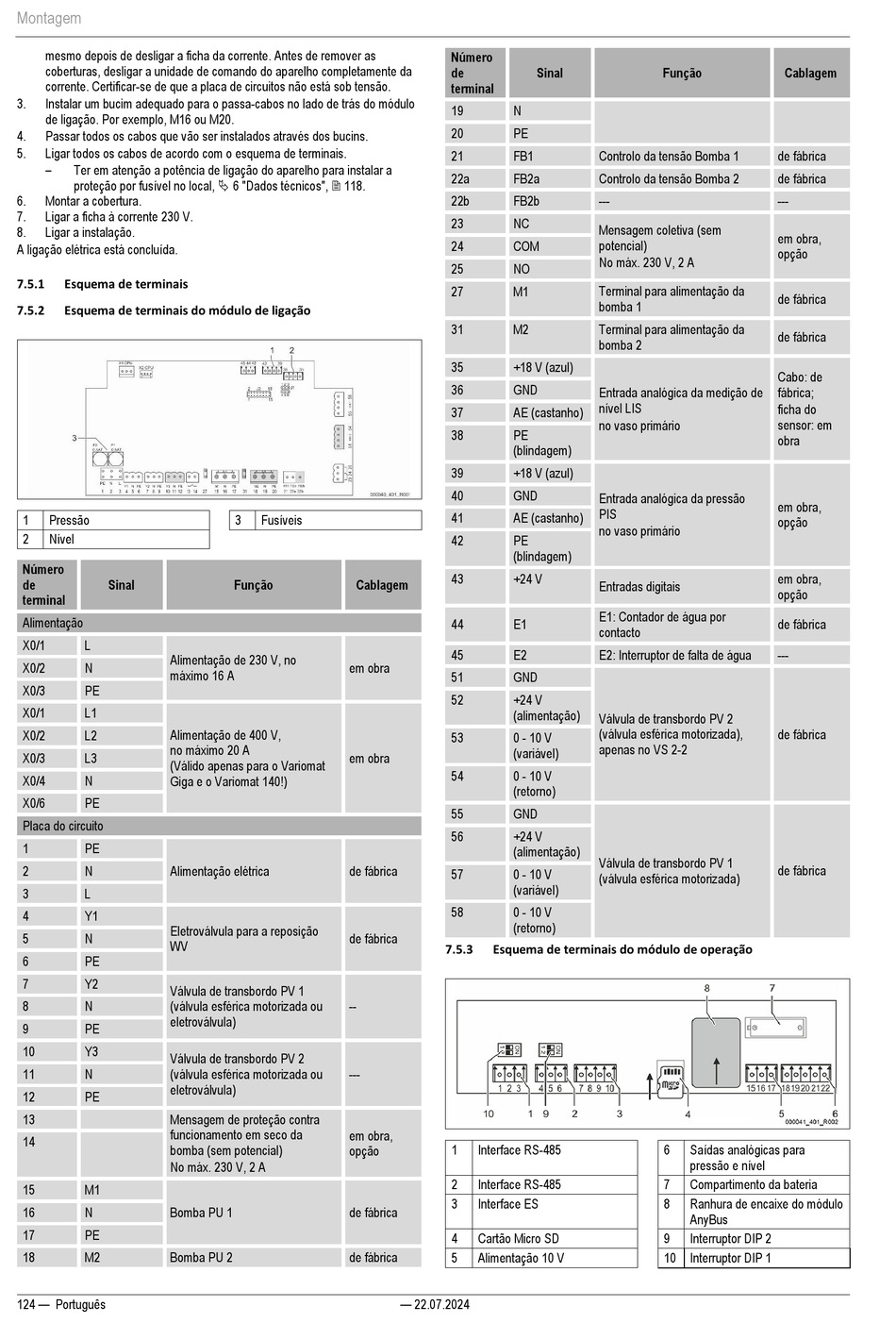

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 124

Montagem
mesmo depois de desligar a ficha da corrente. Antes de remover as
coberturas, desligar a unidade de comando do aparelho completamente da
corrente. Certificar-se de que a placa de circuitos não está sob tensão.
3. Instalar um bucim adequado para o passa-cabos no lado de trás do módulo
de ligação. Por exemplo, M16 ou M20.
4. Passar todos os cabos que vão ser instalados através dos bucins.
5. Ligar todos os cabos de acordo com o esquema de terminais.
–
Ter em atenção a potência de ligação do aparelho para instalar a
proteção por fusível no local,  6 "Dados técnicos",  118.
6. Montar a cobertura.
7. Ligar a ficha à corrente 230 V.
8. Ligar a instalação.
A ligação elétrica está concluída.
7.5.1 Esquema de terminais
7.5.2 Esquema de terminais do módulo de ligação
1 Pressão
2 Nível
Número
de Sinal
terminal
Alimentação
X0/1 L
Alimentação de 230 V, no
X0/2 N
máximo 16 A
X0/3 PE
X0/1 L1
Alimentação de 400 V,
X0/2 L2
no máximo 20 A
X0/3 L3
(Válido apenas para o Variomat
X0/4 N Giga e o Variomat 140!)
X0/6 PE
Placa do circuito
1 PE
2 N Alimentação elétrica
3 L
4 Y1
Eletroválvula para a reposição
5 N
WV
6 PE
7 Y2
Válvula de transbordo PV 1
8 N (válvula esférica motorizada ou
eletroválvula)
9 PE
10 Y3
Válvula de transbordo PV 2
11 N (válvula esférica motorizada ou
eletroválvula)
12 PE
13 Mensagem de proteção contra
funcionamento em seco da
14
bomba (sem potencial)
No máx. 230 V, 2 A
15 M1
16 N Bomba PU 1
17 PE
18 M2 Bomba PU 2
124 — Português
3 Fusíveis
Função Cablagem
em obra
em obra
de fábrica
de fábrica
--
---
em obra,
opção
de fábrica
de fábrica
— 22.07.2024
Número
de Sinal
terminal
19 N
20 PE
21 FB1 Controlo da tensão Bomba 1
22a FB2a Controlo da tensão Bomba 2
22b FB2b ---
23 NC
Mensagem coletiva (sem
potencial)
24 COM
No máx. 230 V, 2 A
25 NO
Terminal para alimentação da
27 M1
bomba 1
31 M2 Terminal para alimentação da
bomba 2
35 +18 V (azul)
36 GND
Entrada analógica da medição de
nível LIS
37 AE (castanho)
no vaso primário
38 PE
(blindagem)
39 +18 V (azul)
40 GND
Entrada analógica da pressão
PIS
41 AE (castanho)
no vaso primário
42 PE
(blindagem)
43 +24 V
Entradas digitais
E1: Contador de água por
44 E1
contacto
45 E2 E2: Interruptor de falta de água
51 GND
52 +24 V
(alimentação)
Válvula de transbordo PV 2
(válvula esférica motorizada),
53 0 - 10 V
apenas no VS 2-2
(variável)
54 0 - 10 V
(retorno)
55 GND
56 +24 V
(alimentação)
Válvula de transbordo PV 1
57 0 - 10 V
(válvula esférica motorizada)
(variável)
58 0 - 10 V
(retorno)
7.5.3 Esquema de terminais do módulo de operação
1 Interface RS-485
2 Interface RS-485
3 Interface ES
4 Cartão Micro SD
5 Alimentação 10 V
Função Cablagem
de fábrica
de fábrica
---
em obra,
opção
de fábrica
de fábrica
Cabo: de
fábrica;
ficha do
sensor: em
obra
em obra,
opção
em obra,
opção
de fábrica
---
de fábrica
de fábrica
6 Saídas analógicas para
pressão e nível
7 Compartimento da bateria
8 Ranhura de encaixe do módulo
AnyBus
9 Interruptor DIP 2
10 Interruptor DIP 1
