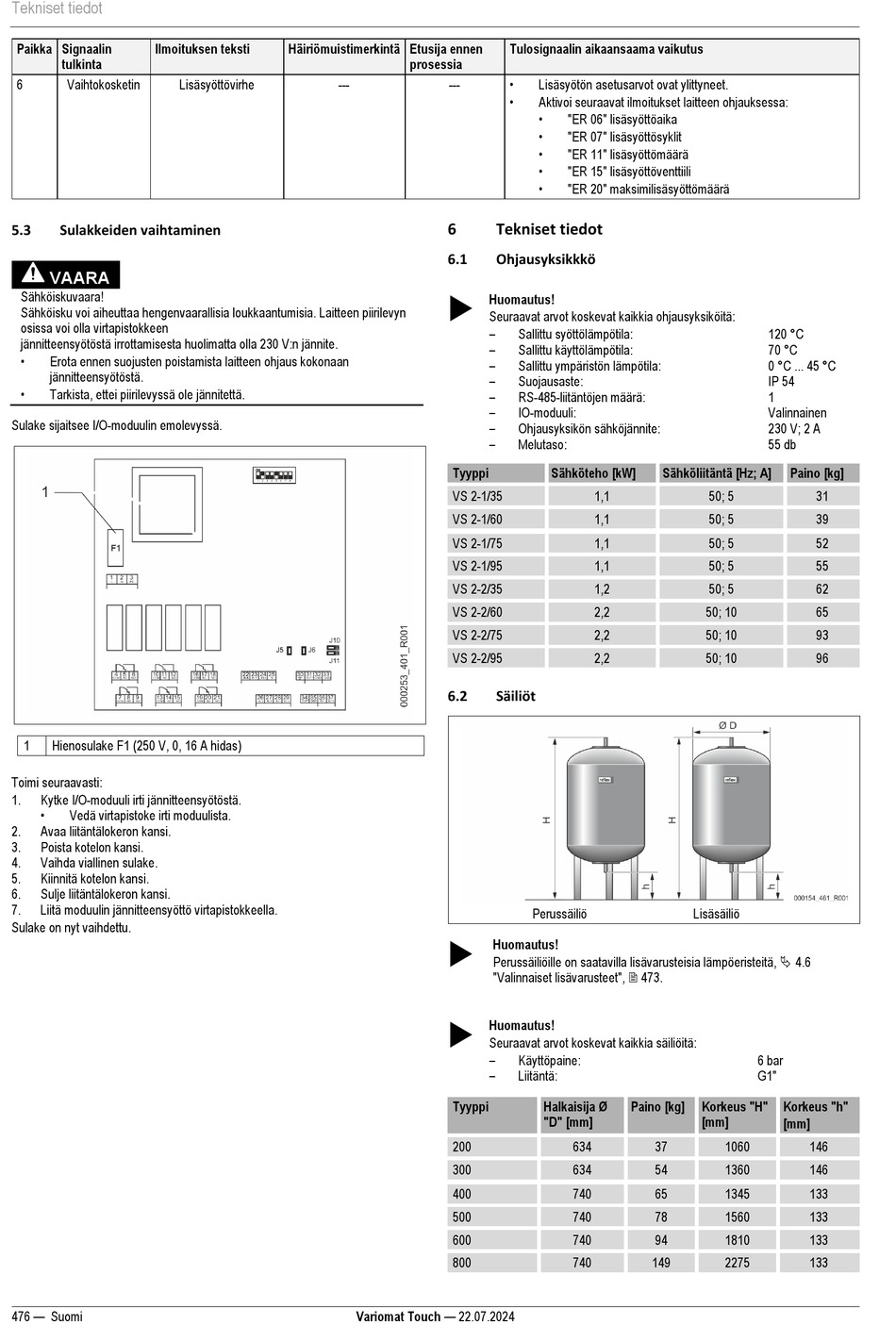

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 476
Vorschau ausblenden
Andere Handbücher für Variomat Touch VS 2-1/35:
- Originalbetriebsanleitung (552 Seiten) ,
- Betriebsanleitung (78 Seiten) ,
- Originalbetriebsanleitung (76 Seiten)
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Tekniset tiedot
Paikka Signaalin
Ilmoituksen teksti
tulkinta
6
Vaihtokosketin
Lisäsyöttövirhe
5.3
Sulakkeiden vaihtaminen
VAARA
Sähköiskuvaara!
Sähköisku voi aiheuttaa hengenvaarallisia loukkaantumisia. Laitteen piirilevyn
osissa voi olla virtapistokkeen
jännitteensyötöstä irrottamisesta huolimatta olla 230 V:n jännite.
•
Erota ennen suojusten poistamista laitteen ohjaus kokonaan
jännitteensyötöstä.
•
Tarkista, ettei piirilevyssä ole jännitettä.
Sulake sijaitsee I/O-moduulin emolevyssä.
1
Hienosulake F1 (250 V, 0, 16 A hidas)
Toimi seuraavasti:
1.
Kytke I/O-moduuli irti jännitteensyötöstä.
•
Vedä virtapistoke irti moduulista.
2.
Avaa liitäntälokeron kansi.
3.
Poista kotelon kansi.
4.
Vaihda viallinen sulake.
5.
Kiinnitä kotelon kansi.
6.
Sulje liitäntälokeron kansi.
7.
Liitä moduulin jännitteensyöttö virtapistokkeella.
Sulake on nyt vaihdettu.
476 — Suomi
Häiriömuistimerkintä Etusija ennen
prosessia
---
---
6
6.1
Tyyppi
VS 2-1/35
VS 2-1/60
VS 2-1/75
VS 2-1/95
VS 2-2/35
VS 2-2/60
VS 2-2/75
VS 2-2/95
6.2
Tyyppi
200
300
400
500
600
800
Variomat Touch — 22.07.2024
Tulosignaalin aikaansaama vaikutus
•
Lisäsyötön asetusarvot ovat ylittyneet.
•
Aktivoi seuraavat ilmoitukset laitteen ohjauksessa:
•
"ER 06" lisäsyöttöaika
•
"ER 07" lisäsyöttösyklit
•
"ER 11" lisäsyöttömäärä
•
"ER 15" lisäsyöttöventtiili
•
"ER 20" maksimilisäsyöttömäärä
Tekniset tiedot
Ohjausyksikkkö
Huomautus!
Seuraavat arvot koskevat kaikkia ohjausyksiköitä:
–
Sallittu syöttölämpötila:
–
Sallittu käyttölämpötila:
–
Sallittu ympäristön lämpötila:
–
Suojausaste:
–
RS-485-liitäntöjen määrä:
–
IO-moduuli:
–
Ohjausyksikön sähköjännite:
–
Melutaso:
Sähköteho [kW]
1,1
1,1
1,1
1,1
1,2
2,2
2,2
2,2
Säiliöt
Perussäiliö
Huomautus!
Perussäiliöille on saatavilla lisävarusteisia lämpöeristeitä, 4.6
"Valinnaiset lisävarusteet", 473.
Huomautus!
Seuraavat arvot koskevat kaikkia säiliöitä:
–
Käyttöpaine:
–
Liitäntä:
Halkaisija Ø
Paino [kg]
"D" [mm]
634
37
634
54
740
65
740
78
740
94
740
149
120 °C
70 °C
0 °C ... 45 °C
IP 54
1
Valinnainen
230 V; 2 A
55 db
Sähköliitäntä [Hz; A]
Paino [kg]
50; 5
31
50; 5
39
50; 5
52
50; 5
55
50; 5
62
50; 10
65
50; 10
93
50; 10
96
Lisäsäiliö
6 bar
G1"
Korkeus "H"
Korkeus "h"
[mm]
[mm]
1060
146
1360
146
1345
133
1560
133
1810
133
2275
133
