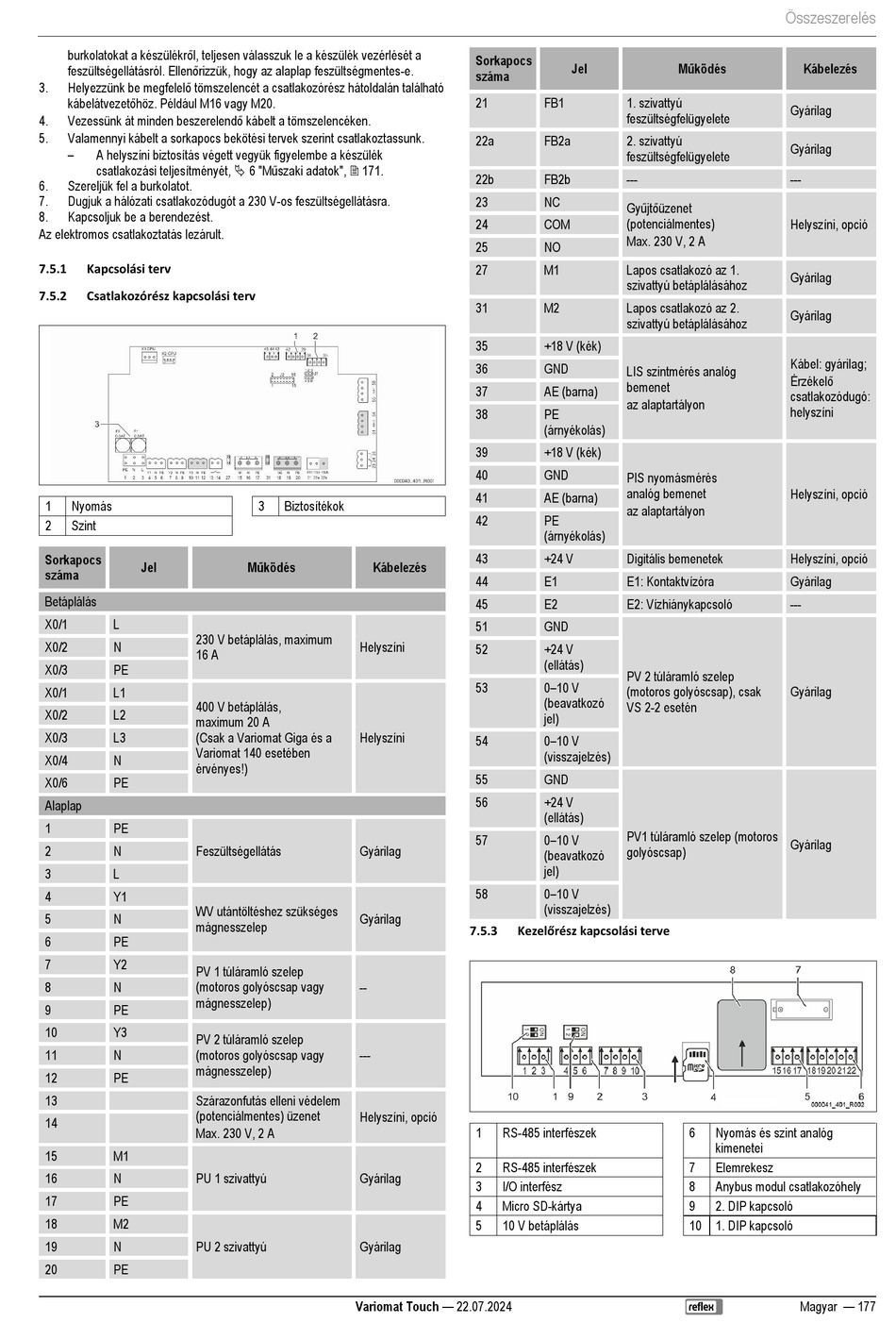

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 177

burkolatokat a készülékről, teljesen válasszuk le a készülék vezérlését a
feszültségellátásról. Ellenőrizzük, hogy az alaplap feszültségmentes-e.
Helyezzünk be megfelelő tömszelencét a csatlakozórész hátoldalán található
3.
kábelátvezetőhöz. Például M16 vagy M20.
Vezessünk át minden beszerelendő kábelt a tömszelencéken.
4.
5. Valamennyi kábelt a sorkapocs bekötési tervek szerint csatlakoztassunk.
–
A helyszíni biztosítás végett vegyük figyelembe a készülék
csatlakozási teljesítményét,  6 "Műszaki adatok",  171.
6. Szereljük fel a burkolatot.
7. Dugjuk a hálózati csatlakozódugót a 230 V-os feszültségellátásra.
8. Kapcsoljuk be a berendezést.
Az elektromos csatlakoztatás lezárult.
7.5.1 Kapcsolási terv
7.5.2 Csatlakozórész kapcsolási terv
1 Nyomás
2 Szint
Sorkapocs
Jel
száma
Betáplálás
X0/1 L
230 V betáplálás, maximum
X0/2 N
16 A
X0/3 PE
X0/1 L1
400 V betáplálás,
X0/2 L2
maximum 20 A
(Csak a Variomat Giga és a
X0/3 L3
Variomat 140 esetében
X0/4 N
érvényes!)
X0/6 PE
Alaplap
1 PE
2 N Feszültségellátás
3 L
4 Y1
WV utántöltéshez szükséges
5 N
mágnesszelep
6 PE
7 Y2
PV 1 túláramló szelep
(motoros golyóscsap vagy
8 N
mágnesszelep)
9 PE
10 Y3
PV 2 túláramló szelep
11 N (motoros golyóscsap vagy
mágnesszelep)
12 PE
13 Szárazonfutás elleni védelem
(potenciálmentes) üzenet
14
Max. 230 V, 2 A
15 M1
16 N PU 1 szivattyú
17 PE
18 M2
19 N PU 2 szivattyú
20 PE
3 Biztosítékok
Működés
Kábelezés
Helyszíni
Helyszíni
Gyárilag
Gyárilag
--
---
Helyszíni, opció
Gyárilag
Gyárilag
Variomat Touch — 22.07.2024
Sorkapocs
Jel
száma
21 FB1 1. szivattyú
feszültségfelügyelete
22a FB2a 2. szivattyú
feszültségfelügyelete
22b FB2b ---
23 NC
Gyűjtőüzenet
(potenciálmentes)
24 COM
Max. 230 V, 2 A
25 NO
27 M1 Lapos csatlakozó az 1.
szivattyú betáplálásához
31 M2 Lapos csatlakozó az 2.
szivattyú betáplálásához
35 +18 V (kék)
36 GND
LIS szintmérés analóg
bemenet
37 AE (barna)
az alaptartályon
38 PE
(árnyékolás)
39 +18 V (kék)
40 GND
PIS nyomásmérés
analóg bemenet
41 AE (barna)
az alaptartályon
42 PE
(árnyékolás)
43 +24 V Digitális bemenetek
44 E1 E1: Kontaktvízóra
45 E2 E2: Vízhiánykapcsoló
51 GND
52 +24 V
(ellátás)
PV 2 túláramló szelep
53 0–10 V
(motoros golyóscsap), csak
(beavatkozó
VS 2-2 esetén
jel)
54 0–10 V
(visszajelzés)
55 GND
56 +24 V
(ellátás)
PV1 túláramló szelep (motoros
57 0–10 V
golyóscsap)
(beavatkozó
jel)
58 0–10 V
(visszajelzés)
Kezelőrész kapcsolási terve
7.5.3
1 RS-485 interfészek
2 RS-485 interfészek
3 I/O interfész
4 Micro SD-kártya
5 10 V betáplálás
Összeszerelés
Működés
Kábelezés
Gyárilag
Gyárilag
---
Helyszíni, opció
Gyárilag
Gyárilag
Kábel: gyárilag;
Érzékelő
csatlakozódugó:
helyszíni
Helyszíni, opció
Helyszíni, opció
Gyárilag
---
Gyárilag
Gyárilag
6 Nyomás és szint analóg
kimenetei
7 Elemrekesz
8 Anybus modul csatlakozóhely
9 2. DIP kapcsoló
10 1. DIP kapcsoló
