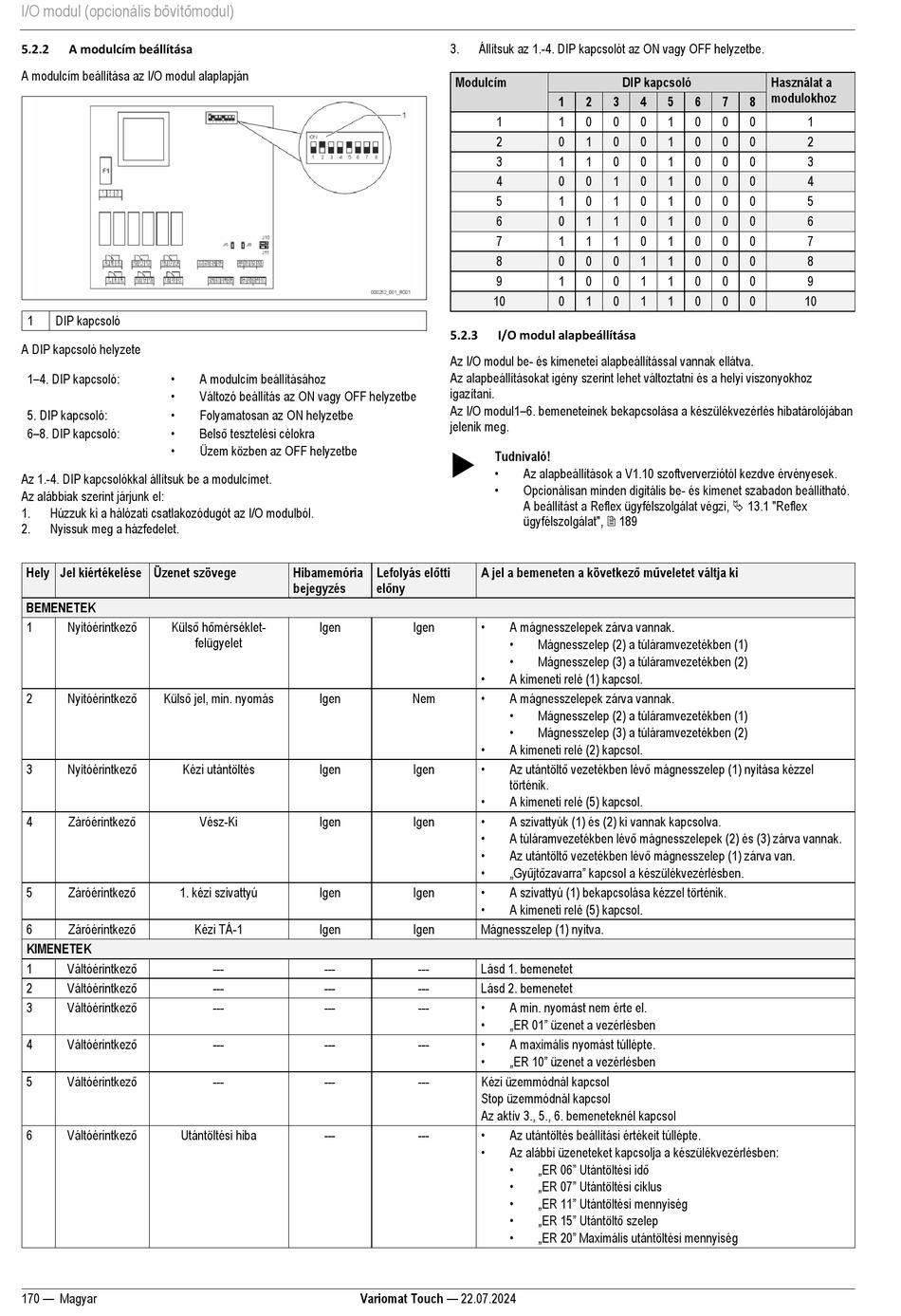

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 170

I/O modul (opcionális bővítőmodul)
5.2.2 A modulcím beállítása
A modulcím beállítása az I/O modul alaplapján
1 DIP kapcsoló
A DIP kapcsoló helyzete
•
1–4. DIP kapcsoló:
•
•
5. DIP kapcsoló:
•
6–8. DIP kapcsoló:
•
Az 1.-4. DIP kapcsolókkal állítsuk be a modulcímet.
Az alábbiak szerint járjunk el:
1. Húzzuk ki a hálózati csatlakozódugót az I/O modulból.
2. Nyissuk meg a házfedelet.
Hely Jel kiértékelése Üzenet szövege
BEMENETEK
Nyitóérintkező Külső hőmérséklet-
1
Nyitóérintkező Külső jel, min. nyomás
2
Nyitóérintkező
3 Kézi utántöltés
Záróérintkező
4
Záróérintkező
5 1. kézi szivattyú
Záróérintkező
6
KIMENETEK
Váltóérintkező
1
Váltóérintkező
2
Váltóérintkező
3
Váltóérintkező
4
Váltóérintkező
5
Váltóérintkező
6 Utántöltési hiba
170 — Magyar
A modulcím beállításához
Változó beállítás az ON vagy OFF helyzetbe
Folyamatosan az ON helyzetbe
Belső tesztelési célokra
Üzem közben az OFF helyzetbe
Hibamemória
bejegyzés
Igen
felügyelet
Igen
Igen
Vész-Ki Igen
Igen
Kézi TÁ-1 Igen
--- ---
--- ---
--- ---
--- ---
--- ---
---
Variomat Touch — 22.07.2024
3. Állítsuk az 1.-4. DIP kapcsolót az ON vagy OFF helyzetbe.
Modulcím
1
2
3
4
5
6
7
8
9
10
5.2.3 I/O modul alapbeállítása
Az I/O modul be- és kimenetei alapbeállítással vannak ellátva.
Az alapbeállításokat igény szerint lehet változtatni és a helyi viszonyokhoz
igazítani.
Az I/O modul1–6. bemeneteinek bekapcsolása a készülékvezérlés hibatárolójában
jelenik meg.

Tudnivaló!
•
Az alapbeállítások a V1.10 szoftververziótól kezdve érvényesek.
•
Opcionálisan minden digitális be- és kimenet szabadon beállítható.
A beállítást a Reflex ügyfélszolgálat végzi,  13.1 "Reflex
ügyfélszolgálat",  189
Lefolyás előtti A jel a bemeneten a következő műveletet váltja ki
előny
•
Igen A mágnesszelepek zárva vannak.
•
Mágnesszelep (2) a túláramvezetékben (1)
•
Mágnesszelep (3) a túláramvezetékben (2)
•
A kimeneti relé (1) kapcsol.
•
Nem A mágnesszelepek zárva vannak.
•
Mágnesszelep (2) a túláramvezetékben (1)
•
Mágnesszelep (3) a túláramvezetékben (2)
•
A kimeneti relé (2) kapcsol.
• Az utántöltő vezetékben lévő mágnesszelep (1) nyitása kézzel
Igen
történik.
•
A kimeneti relé (5) kapcsol.
•
Igen A szivattyúk (1) és (2) ki vannak kapcsolva.
• A túláramvezetékben lévő mágnesszelepek (2) és (3) zárva vannak.
• Az utántöltő vezetékben lévő mágnesszelep (1) zárva van.
• „Gyűjtőzavarra" kapcsol a készülékvezérlésben.
•
Igen A szivattyú (1) bekapcsolása kézzel történik.
•
A kimeneti relé (5) kapcsol.
Igen Mágnesszelep (1) nyitva.
--- Lásd 1. bemenetet
--- Lásd 2. bemenetet
•
--- A min. nyomást nem érte el.
• „ER 01" üzenet a vezérlésben
•
--- A maximális nyomást túllépte.
• „ER 10" üzenet a vezérlésben
--- Kézi üzemmódnál kapcsol
Stop üzemmódnál kapcsol
Az aktív 3., 5., 6. bemeneteknél kapcsol
•
--- Az utántöltés beállítási értékeit túllépte.
•
Az alábbi üzeneteket kapcsolja a készülékvezérlésben:
• „ER 06" Utántöltési idő
• „ER 07" Utántöltési ciklus
• „ER 11" Utántöltési mennyiség
• „ER 15" Utántöltő szelep
• „ER 20" Maximális utántöltési mennyiség
DIP kapcsoló
1 2 3 4 5 6 7
1 0 0 0 1 0 0
0 1 0 0 1 0 0
1 1 0 0 1 0 0
0 0 1 0 1 0 0
1 0 1 0 1 0 0
0 1 1 0 1 0 0
1 1 1 0 1 0 0
0 0 0 1 1 0 0
1 0 0 1 1 0 0
0 1 0 1 1 0 0
Használat a
modulokhoz
8
0 1
0 2
0 3
0 4
0 5
0 6
0 7
0 8
0 9
0 10
