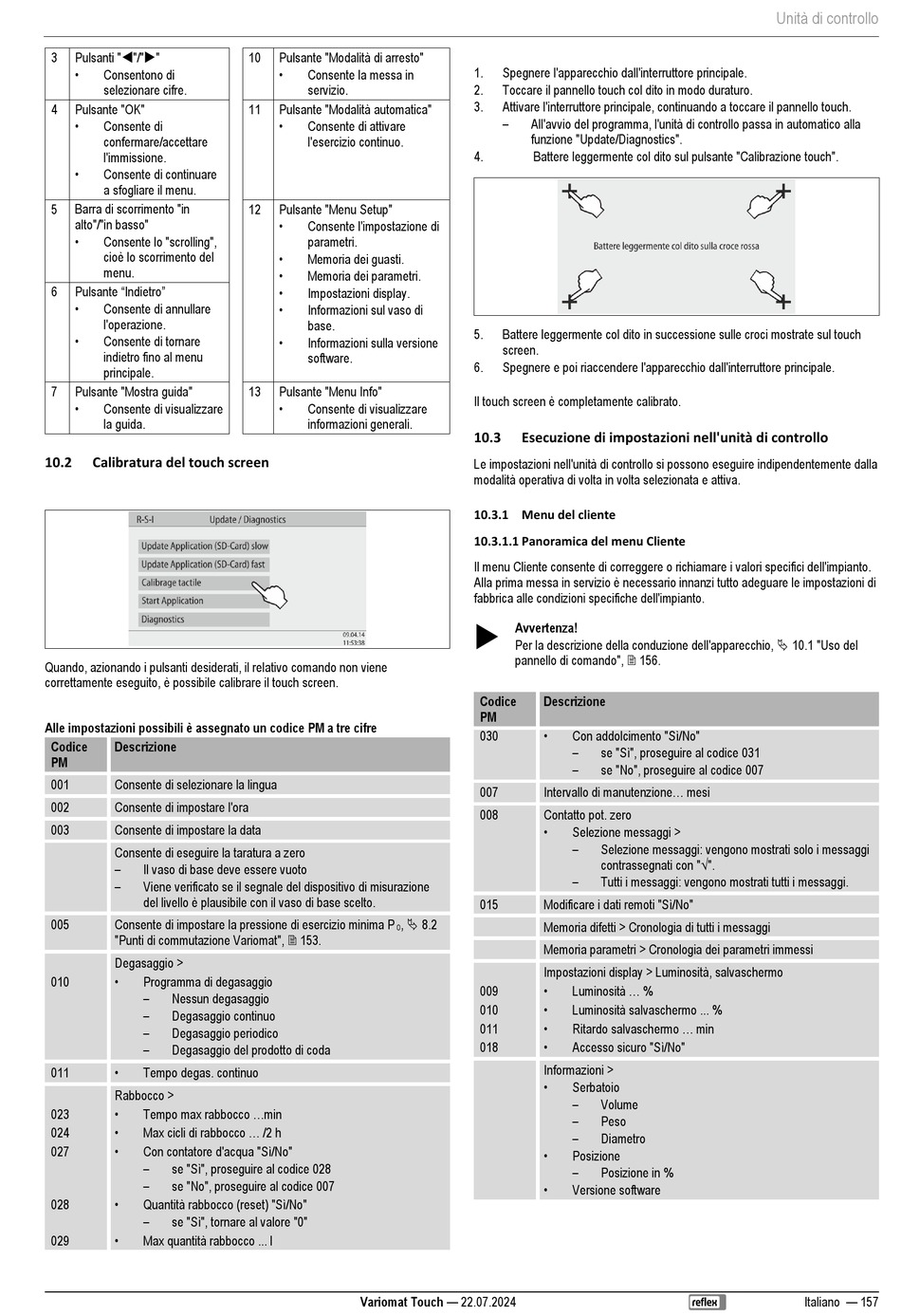

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 157

3 Pulsanti ""/""
•
Consentono di
selezionare cifre.
4 Pulsante "OK"
•
Consente di
confermare/accettare
l'immissione.
•
Consente di continuare
a sfogliare il menu.
5 Barra di scorrimento "in
alto"/"in basso"
•
Consente lo "scrolling",
cioè lo scorrimento del
menu.
Pulsante "Indietro"
6
•
Consente di annullare
l'operazione.
•
Consente di tornare
indietro fino al menu
principale.
7 Pulsante "Mostra guida"
•
Consente di visualizzare
la guida.
10.2 Calibratura del touch screen
Quando, azionando i pulsanti desiderati, il relativo comando non viene
correttamente eseguito, è possibile calibrare il touch screen.
Alle impostazioni possibili è assegnato un codice PM a tre cifre
Codice Descrizione
PM
001 Consente di selezionare la lingua
002 Consente di impostare l'ora
003 Consente di impostare la data
Consente di eseguire la taratura a zero
–
Il vaso di base deve essere vuoto
–
Viene verificato se il segnale del dispositivo di misurazione
del livello è plausibile con il vaso di base scelto.
005 Consente di impostare la pressione di esercizio minima P
"Punti di commutazione Variomat",  153.
Degasaggio >
•
010 Programma di degasaggio
–
Nessun degasaggio
–
Degasaggio continuo
–
Degasaggio periodico
–
Degasaggio del prodotto di coda
•
011 Tempo degas. continuo
Rabbocco >
• Tempo max rabbocco ...min
023
• Max cicli di rabbocco ... /2 h
024
•
027 Con contatore d'acqua "Sì/No"
–
se "Sì", proseguire al codice 028
–
se "No", proseguire al codice 007
•
028 Quantità rabbocco (reset) "Sì/No"
–
se "Sì", tornare al valore "0"
•
029 Max quantità rabbocco ... l
10 Pulsante "Modalità di arresto"
•
Consente la messa in
servizio.
11 Pulsante "Modalità automatica"
•
Consente di attivare
l'esercizio continuo.
12 Pulsante "Menu Setup"
•
Consente l'impostazione di
parametri.
•
Memoria dei guasti.
•
Memoria dei parametri.
•
Impostazioni display.
•
Informazioni sul vaso di
base.
•
Informazioni sulla versione
software.
13 Pulsante "Menu Info"
•
Consente di visualizzare
informazioni generali.
,  8.2
0
Variomat Touch — 22.07.2024
1. Spegnere l'apparecchio dall'interruttore principale.
2. Toccare il pannello touch col dito in modo duraturo.
3. Attivare l'interruttore principale, continuando a toccare il pannello touch.
–
All'avvio del programma, l'unità di controllo passa in automatico alla
funzione "Update/Diagnostics".
4. Battere leggermente col dito sul pulsante "Calibrazione touch".
5. Battere leggermente col dito in successione sulle croci mostrate sul touch
screen.
6. Spegnere e poi riaccendere l'apparecchio dall'interruttore principale.
Il touch screen è completamente calibrato.
10.3 Esecuzione di impostazioni nell'unità di controllo
Le impostazioni nell'unità di controllo si possono eseguire indipendentemente dalla
modalità operativa di volta in volta selezionata e attiva.
10.3.1 Menu del cliente
10.3.1.1 Panoramica del menu Cliente
Il menu Cliente consente di correggere o richiamare i valori specifici dell'impianto.
Alla prima messa in servizio è necessario innanzi tutto adeguare le impostazioni di
fabbrica alle condizioni specifiche dell'impianto.

Avvertenza!
Per la descrizione della conduzione dell'apparecchio,  10.1 "Uso del
pannello di comando",  156.
Codice Descrizione
PM
•
030 Con addolcimento "Sì/No"
–
se "Sì", proseguire al codice 031
–
se "No", proseguire al codice 007
Intervallo di manutenzione... mesi
007
008 Contatto pot. zero
•
Selezione messaggi >
–
Selezione messaggi: vengono mostrati solo i messaggi
contrassegnati con "√".
–
Tutti i messaggi: vengono mostrati tutti i messaggi.
015 Modificare i dati remoti "Sì/No"
Memoria difetti > Cronologia di tutti i messaggi
Memoria parametri > Cronologia dei parametri immessi
Impostazioni display > Luminosità, salvaschermo
• Luminosità ... %
009
•
010 Luminosità salvaschermo ... %
• Ritardo salvaschermo ... min
011
•
018 Accesso sicuro "Sì/No"
Informazioni >
•
Serbatoio
–
Volume
–
Peso
–
Diametro
•
Posizione
–
Posizione in %
•
Versione software
Unità di controllo
Italiano — 157
