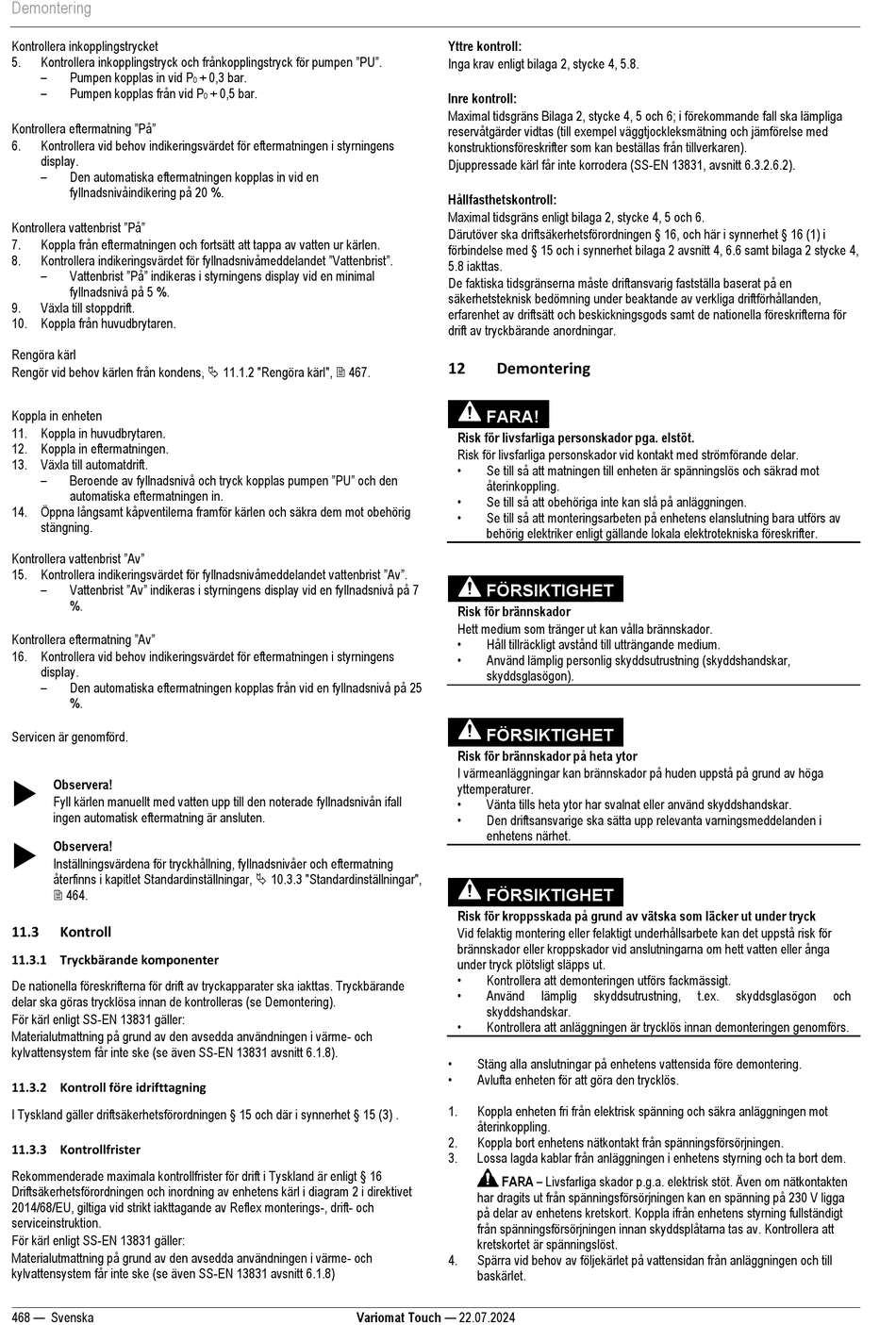

Demontering
Kontrollera inkopplingstrycket
Kontrollera inkopplingstryck och frånkopplingstryck för pumpen "PU".
5.
–
Pumpen kopplas in vid P
–
Pumpen kopplas från vid P
Kontrollera eftermatning "På"
6. Kontrollera vid behov indikeringsvärdet för eftermatningen i styrningens
display.
–
Den automatiska eftermatningen kopplas in vid en
fyllnadsnivåindikering på 20 %.
Kontrollera vattenbrist "På"
7. Koppla från eftermatningen och fortsätt att tappa av vatten ur kärlen.
Kontrollera indikeringsvärdet för fyllnadsnivåmeddelandet "Vattenbrist".
8.
– Vattenbrist "På" indikeras i styrningens display vid en minimal
fyllnadsnivå på 5 %.
9. Växla till stoppdrift.
10. Koppla från huvudbrytaren.
Rengöra kärl
Rengör vid behov kärlen från kondens,  11.1.2 "Rengöra kärl",  467.
Koppla in enheten
11. Koppla in huvudbrytaren.
12. Koppla in eftermatningen.
13. Växla till automatdrift.
– Beroende av fyllnadsnivå och tryck kopplas pumpen "PU" och den
automatiska eftermatningen in.
14. Öppna långsamt kåpventilerna framför kärlen och säkra dem mot obehörig
stängning.
Kontrollera vattenbrist "Av"
15. Kontrollera indikeringsvärdet för fyllnadsnivåmeddelandet vattenbrist "Av".
– Vattenbrist "Av" indikeras i styrningens display vid en fyllnadsnivå på 7
%.
Kontrollera eftermatning "Av"
16. Kontrollera vid behov indikeringsvärdet för eftermatningen i styrningens
display.
–
Den automatiska eftermatningen kopplas från vid en fyllnadsnivå på 25
%.
Servicen är genomförd.

Observera!
Fyll kärlen manuellt med vatten upp till den noterade fyllnadsnivån ifall
ingen automatisk eftermatning är ansluten.

Observera!
Inställningsvärdena för tryckhållning, fyllnadsnivåer och eftermatning
återfinns i kapitlet Standardinställningar,  10.3.3 "Standardinställningar",
 464.
11.3 Kontroll
11.3.1 Tryckbärande komponenter
De nationella föreskrifterna för drift av tryckapparater ska iakttas. Tryckbärande
delar ska göras trycklösa innan de kontrolleras (se Demontering).
För kärl enligt SS-EN 13831 gäller:
Materialutmattning på grund av den avsedda användningen i värme- och
kylvattensystem får inte ske (se även SS-EN 13831 avsnitt 6.1.8).
11.3.2 Kontroll före idrifttagning
I Tyskland gäller driftsäkerhetsförordningen § 15 och där i synnerhet § 15 (3) .
11.3.3 Kontrollfrister
Rekommenderade maximala kontrollfrister för drift i Tyskland är enligt § 16
Driftsäkerhetsförordningen och inordning av enhetens kärl i diagram 2 i direktivet
2014/68/EU, giltiga vid strikt iakttagande av Reflex monterings-, drift- och
serviceinstruktion.
För kärl enligt SS-EN 13831 gäller:
Materialutmattning på grund av den avsedda användningen i värme- och
kylvattensystem får inte ske (se även SS-EN 13831 avsnitt 6.1.8)
468 — Svenska
+ 0,3 bar.
0
+ 0,5 bar.
0
Variomat Touch — 22.07.2024
Yttre kontroll:
Inga krav enligt bilaga 2, stycke 4, 5.8.
Inre kontroll:
Maximal tidsgräns Bilaga 2, stycke 4, 5 och 6; i förekommande fall ska lämpliga
reservåtgärder vidtas (till exempel väggtjockleksmätning och jämförelse med
konstruktionsföreskrifter som kan beställas från tillverkaren).
Djuppressade kärl får inte korrodera (SS-EN 13831, avsnitt 6.3.2.6.2).
Hållfasthetskontroll:
Maximal tidsgräns enligt bilaga 2, stycke 4, 5 och 6.
Därutöver ska driftsäkerhetsförordningen § 16, och här i synnerhet § 16 (1) i
förbindelse med § 15 och i synnerhet bilaga 2 avsnitt 4, 6.6 samt bilaga 2 stycke 4,
5.8 iakttas.
De faktiska tidsgränserna måste driftansvarig fastställa baserat på en
säkerhetsteknisk bedömning under beaktande av verkliga driftförhållanden,
erfarenhet av driftsätt och beskickningsgods samt de nationella föreskrifterna för
drift av tryckbärande anordningar.
12 Demontering
FARA!
Risk för livsfarliga personskador pga. elstöt.
Risk för livsfarliga personskador vid kontakt med strömförande delar.
•
Se till så att matningen till enheten är spänningslös och säkrad mot
återinkoppling.
•
Se till så att obehöriga inte kan slå på anläggningen.
•
Se till så att monteringsarbeten på enhetens elanslutning bara utförs av
behörig elektriker enligt gällande lokala elektrotekniska föreskrifter.
FÖRSIKTIGHET
Risk för brännskador
Hett medium som tränger ut kan vålla brännskador.
•
Håll tillräckligt avstånd till utträngande medium.
•
Använd lämplig personlig skyddsutrustning (skyddshandskar,
skyddsglasögon).
FÖRSIKTIGHET
Risk för brännskador på heta ytor
I värmeanläggningar kan brännskador på huden uppstå på grund av höga
yttemperaturer.
•
Vänta tills heta ytor har svalnat eller använd skyddshandskar.
•
Den driftsansvarige ska sätta upp relevanta varningsmeddelanden i
enhetens närhet.
FÖRSIKTIGHET
Risk för kroppsskada på grund av vätska som läcker ut under tryck
Vid felaktig montering eller felaktigt underhållsarbete kan det uppstå risk för
brännskador eller kroppskador vid anslutningarna om hett vatten eller ånga
under tryck plötsligt släpps ut.
•
Kontrollera att demonteringen utförs fackmässigt.
•
Använd lämplig skyddsutrustning,
skyddshandskar.
•
Kontrollera att anläggningen är trycklös innan demonteringen genomförs.
•
Stäng alla anslutningar på enhetens vattensida före demontering.
•
Avlufta enheten för att göra den trycklös.
1. Koppla enheten fri från elektrisk spänning och säkra anläggningen mot
återinkoppling.
2. Koppla bort enhetens nätkontakt från spänningsförsörjningen.
3. Lossa lagda kablar från anläggningen i enhetens styrning och ta bort dem.
FARA – Livsfarliga skador p.g.a. elektrisk stöt. Även om nätkontakten
har dragits ut från spänningsförsörjningen kan en spänning på 230 V ligga
på delar av enhetens kretskort. Koppla ifrån enhetens styrning fullständigt
från spänningsförsörjningen innan skyddsplåtarna tas av. Kontrollera att
kretskortet är spänningslöst.
4. Spärra vid behov av följekärlet på vattensidan från anläggningen och till
baskärlet.
t.ex. skyddsglasögon och
