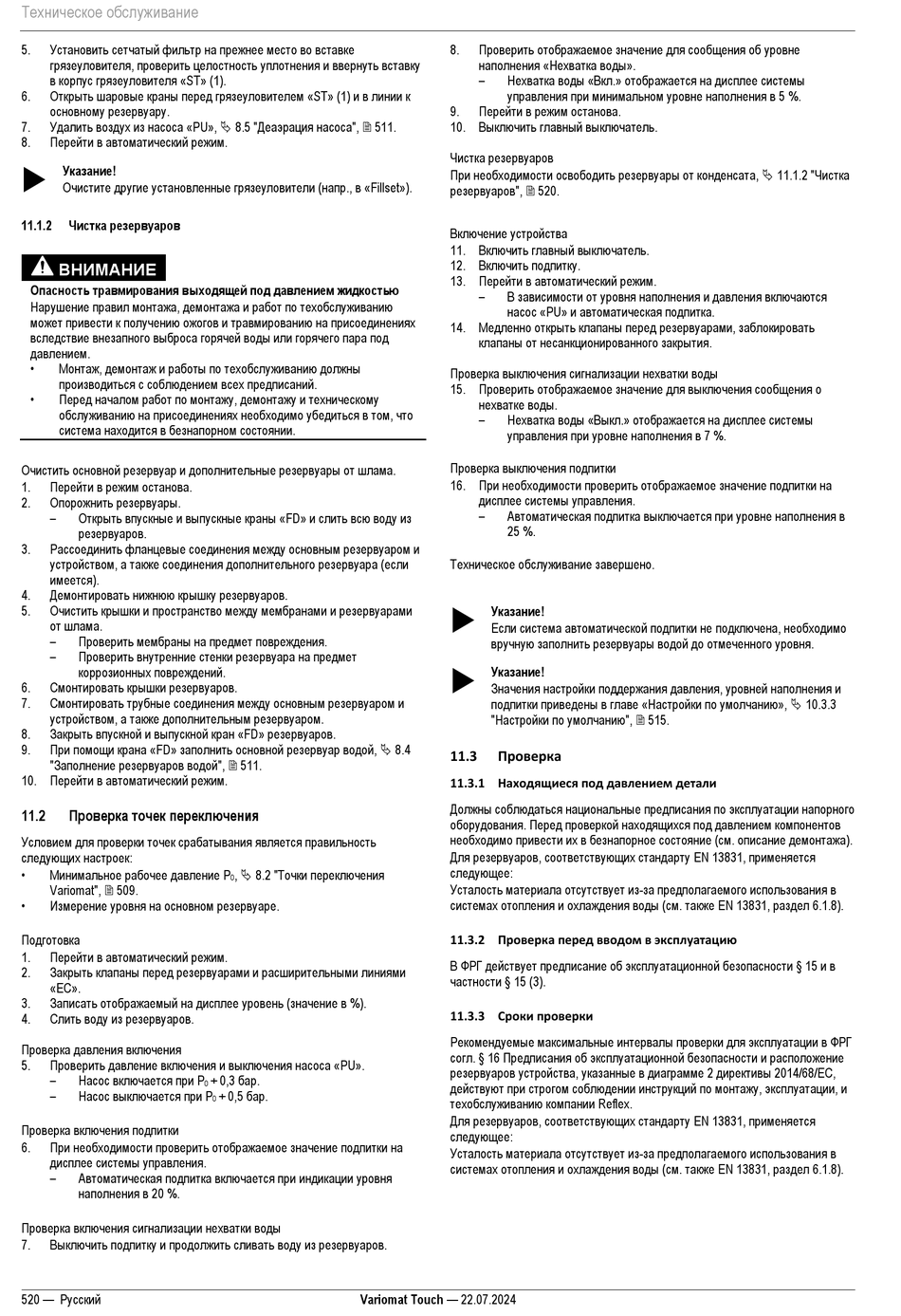

Техническое обслуживание
Установить сетчатый фильтр на прежнее место во вставке
5.
грязеуловителя, проверить целостность уплотнения и ввернуть вставку
в корпус грязеуловителя «ST» (1).
Открыть шаровые краны перед грязеуловителем «ST» (1) и в линии к
6.
основному резервуару.
Удалить воздух из насоса «PU»,  8.5 "Деаэрация насоса",  511.
7.
Перейти в автоматический режим.
8.
Указание!

Очистите другие установленные грязеуловители (напр., в «Fillset»).
Чистка резервуаров
11.1.2
ВНИМАНИЕ
Опасность травмирования выходящей под давлением жидкостью
Нарушение правил монтажа, демонтажа и работ по техобслуживанию
может привести к получению ожогов и травмированию на присоединениях
вследствие внезапного выброса горячей воды или горячего пара под
давлением.
• Монтаж, демонтаж и работы по техобслуживанию должны
производиться с соблюдением всех предписаний.
• Перед началом работ по монтажу, демонтажу и техническому
обслуживанию на присоединениях необходимо убедиться в том, что
система находится в безнапорном состоянии.
Очистить основной резервуар и дополнительные резервуары от шлама.
Перейти в режим останова.
1.
Опорожнить резервуары.
2.
– Открыть впускные и выпускные краны «FD» и слить всю воду из
резервуаров.
Рассоединить фланцевые соединения между основным резервуаром и
3.
устройством, а также соединения дополнительного резервуара (если
имеется).
Демонтировать нижнюю крышку резервуаров.
4.
Очистить крышки и пространство между мембранами и резервуарами
5.
от шлама.
– Проверить мембраны на предмет повреждения.
– Проверить внутренние стенки резервуара на предмет
коррозионных повреждений.
Смонтировать крышки резервуаров.
6.
Смонтировать трубные соединения между основным резервуаром и
7.
устройством, а также дополнительным резервуаром.
Закрыть впускной и выпускной кран «FD» резервуаров.
8.
При помощи крана «FD» заполнить основной резервуар водой,  8.4
9.
"Заполнение резервуаров водой",  511.
10. Перейти в автоматический режим.
Проверка точек переключения
11.2
Условием для проверки точек срабатывания является правильность
следующих настроек:
• Минимальное рабочее давление P
Variomat",  509.
• Измерение уровня на основном резервуаре.
Подготовка
Перейти в автоматический режим.
1.
Закрыть клапаны перед резервуарами и расширительными линиями
2.
«EC».
Записать отображаемый на дисплее уровень (значение в %).
3.
Слить воду из резервуаров.
4.
Проверка давления включения
Проверить давление включения и выключения насоса «PU».
5.
– Насос включается при P
– Насос выключается при P
Проверка включения подпитки
При необходимости проверить отображаемое значение подпитки на
6.
дисплее системы управления.
– Автоматическая подпитка включается при индикации уровня
наполнения в 20 %.
Проверка включения сигнализации нехватки воды
Выключить подпитку и продолжить сливать воду из резервуаров.
7.
520 — Русский
,  8.2 "Точки переключения
0
+ 0,3 бар.
0
+ 0,5 бар.
0
Variomat Touch — 22.07.2024
Проверить отображаемое значение для сообщения об уровне
8.
наполнения «Нехватка воды».
– Нехватка воды «Вкл.» отображается на дисплее системы
управления при минимальном уровне наполнения в 5 %.
Перейти в режим останова.
9.
10. Выключить главный выключатель.
Чистка резервуаров
При необходимости освободить резервуары от конденсата,  11.1.2 "Чистка
резервуаров",  520.
Включение устройства
11. Включить главный выключатель.
12. Включить подпитку.
13. Перейти в автоматический режим.
– В зависимости от уровня наполнения и давления включаются
насос «PU» и автоматическая подпитка.
14. Медленно открыть клапаны перед резервуарами, заблокировать
клапаны от несанкционированного закрытия.
Проверка выключения сигнализации нехватки воды
15. Проверить отображаемое значение для выключения сообщения о
нехватке воды.
– Нехватка воды «Выкл.» отображается на дисплее системы
управления при уровне наполнения в 7 %.
Проверка выключения подпитки
16. При необходимости проверить отображаемое значение подпитки на
дисплее системы управления.
– Автоматическая подпитка выключается при уровне наполнения в
25 %.
Техническое обслуживание завершено.
Указание!

Если система автоматической подпитки не подключена, необходимо
вручную заполнить резервуары водой до отмеченного уровня.
Указание!

Значения настройки поддержания давления, уровней наполнения и
подпитки приведены в главе «Настройки по умолчанию»,  10.3.3
"Настройки по умолчанию",  515.
Проверка
11.3
11.3.1 Находящиеся под давлением детали
Должны соблюдаться национальные предписания по эксплуатации напорного
оборудования. Перед проверкой находящихся под давлением компонентов
необходимо привести их в безнапорное состояние (см. описание демонтажа).
Для резервуаров, соответствующих стандарту EN 13831, применяется
следующее:
Усталость материала отсутствует из-за предполагаемого использования в
системах отопления и охлаждения воды (см. также EN 13831, раздел 6.1.8).
11.3.2 Проверка перед вводом в эксплуатацию
В ФРГ действует предписание об эксплуатационной безопасности § 15 и в
частности § 15 (3).
11.3.3 Сроки проверки
Рекомендуемые максимальные интервалы проверки для эксплуатации в ФРГ
согл. § 16 Предписания об эксплуатационной безопасности и расположение
резервуаров устройства, указанные в диаграмме 2 директивы 2014/68/ЕС,
действуют при строгом соблюдении инструкций по монтажу, эксплуатации, и
техобслуживанию компании Reflex.
Для резервуаров, соответствующих стандарту EN 13831, применяется
следующее:
Усталость материала отсутствует из-за предполагаемого использования в
системах отопления и охлаждения воды (см. также EN 13831, раздел 6.1.8).
