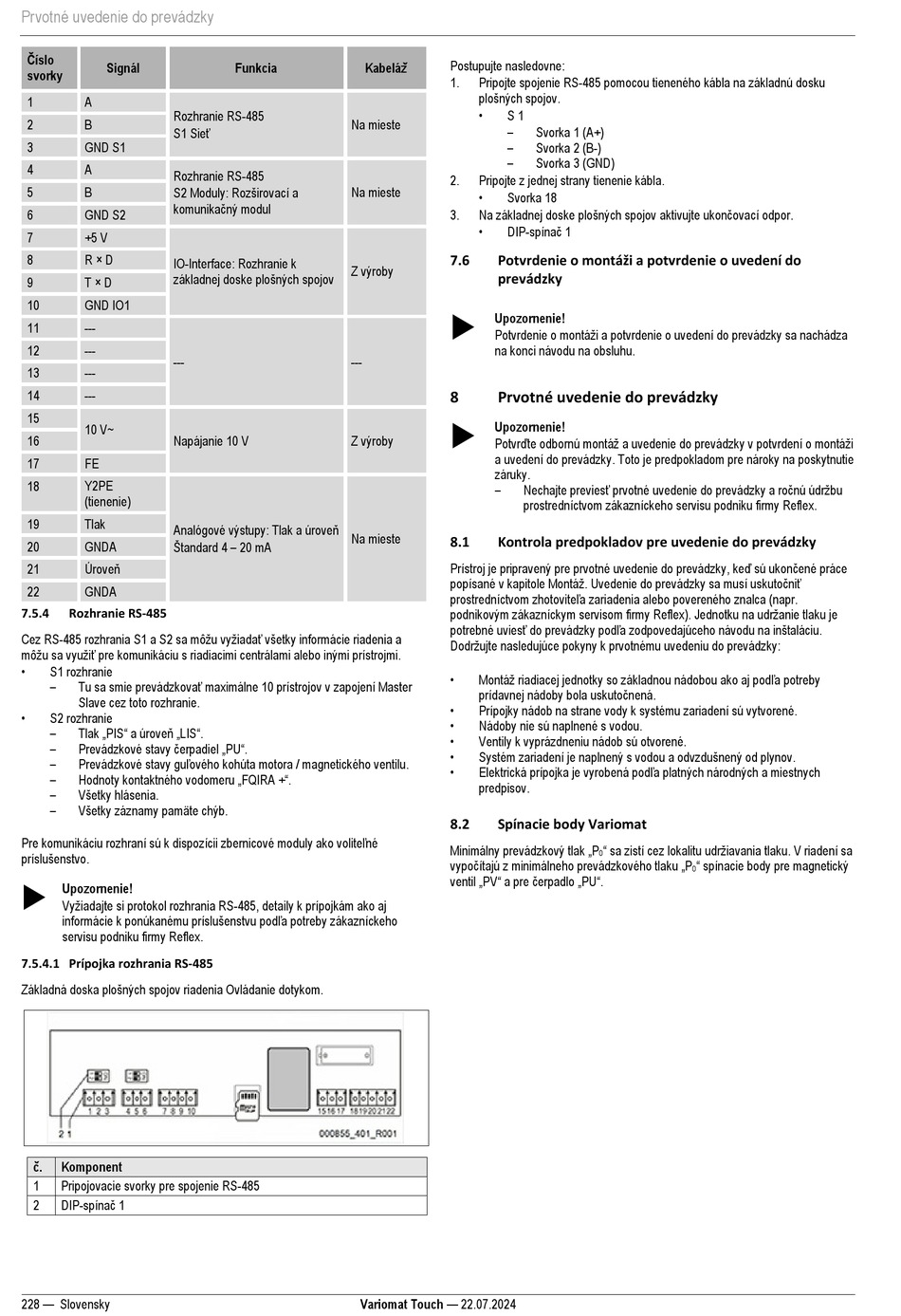

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 228

Prvotné uvedenie do prevádzky
Číslo
Signál
svorky
1 A
Rozhranie RS-485
2 B
S1 Sieť
3 GND S1
4 A
Rozhranie RS-485
S2 Moduly: Rozširovací a
5 B
komunikačný modul
6 GND S2
7 +5 V
8 R × D
IO-Interface: Rozhranie k
základnej doske plošných spojov
9 T × D
10 GND IO1
11 ---
12 ---
---
13 ---
14 ---
15
10 V~
16 Napájanie 10 V
17 FE
18 Y2PE
(tienenie)
19 Tlak
Analógové výstupy: Tlak a úroveň
Štandard 4 – 20 mA
20 GNDA
Úroveň
21
22 GNDA
7.5.4 Rozhranie RS-485
Cez RS-485 rozhrania S1 a S2 sa môžu vyžiadať všetky informácie riadenia a
môžu sa využiť pre komunikáciu s riadiacimi centrálami alebo inými prístrojmi.
•
S1 rozhranie
– Tu sa smie prevádzkovať maximálne 10 prístrojov v zapojení Master
Slave cez toto rozhranie.
•
S2 rozhranie
– Tlak „PIS" a úroveň „LIS".
– Prevádzkové stavy čerpadiel „PU".
– Prevádzkové stavy guľového kohúta motora / magnetického ventilu.
– Hodnoty kontaktného vodomeru „FQIRA +".
– Všetky hlásenia.
– Všetky záznamy pamäte chýb.
Pre komunikáciu rozhraní sú k dispozícii zbernicové moduly ako voliteľné
príslušenstvo.

Upozornenie!
Vyžiadajte si protokol rozhrania RS-485, detaily k prípojkám ako aj
informácie k ponúkanému príslušenstvu podľa potreby zákazníckeho
servisu podniku firmy Reflex.
7.5.4.1 Prípojka rozhrania RS-485
Základná doska plošných spojov riadenia Ovládanie dotykom.
č.
Komponent
1 Pripojovacie svorky pre spojenie RS-485
DIP-spínač 1
2
228 — Slovensky
Kabeláž
Funkcia
Na mieste
Na mieste
Z výroby
---
Z výroby
Na mieste
Variomat Touch — 22.07.2024
Postupujte nasledovne:
1. Pripojte spojenie RS-485 pomocou tieneného kábla na základnú dosku
plošných spojov.
•
S 1
–
Svorka 1 (A+)
–
Svorka 2 (B-)
–
Svorka 3 (GND)
2. Pripojte z jednej strany tienenie kábla.
•
Svorka 18
Na základnej doske plošných spojov aktivujte ukončovací odpor.
3.
•
DIP-spínač 1
Potvrdenie o montáži a potvrdenie o uvedení do
7.6
prevádzky

Upozornenie!
Potvrdenie o montáži a potvrdenie o uvedení do prevádzky sa nachádza
na konci návodu na obsluhu.
8 Prvotné uvedenie do prevádzky

Upozornenie!
Potvrďte odbornú montáž a uvedenie do prevádzky v potvrdení o montáži
a uvedení do prevádzky. Toto je predpokladom pre nároky na poskytnutie
záruky.
– Nechajte previesť prvotné uvedenie do prevádzky a ročnú údržbu
prostredníctvom zákazníckeho servisu podniku firmy Reflex.
8.1 Kontrola predpokladov pre uvedenie do prevádzky
Prístroj je pripravený pre prvotné uvedenie do prevádzky, keď sú ukončené práce
popísané v kapitole Montáž. Uvedenie do prevádzky sa musí uskutočniť
prostredníctvom zhotoviteľa zariadenia alebo povereného znalca (napr.
podnikovým zákazníckym servisom firmy Reflex). Jednotku na udržanie tlaku je
potrebné uviesť do prevádzky podľa zodpovedajúceho návodu na inštaláciu.
Dodržujte nasledujúce pokyny k prvotnému uvedeniu do prevádzky:
• Montáž riadiacej jednotky so základnou nádobou ako aj podľa potreby
prídavnej nádoby bola uskutočnená.
•
Prípojky nádob na strane vody k systému zariadení sú vytvorené.
•
Nádoby nie sú naplnené s vodou.
•
Ventily k vyprázdneniu nádob sú otvorené.
• Systém zariadení je naplnený s vodou a odvzdušnený od plynov.
• Elektrická prípojka je vyrobená podľa platných národných a miestnych
predpisov.
8.2 Spínacie body Variomat
Minimálny prevádzkový tlak „P " sa zistí cez lokalitu udržiavania tlaku. V riadení sa
0
vypočítajú z minimálneho prevádzkového tlaku „P
ventil „PV" a pre čerpadlo „PU".
" spínacie body pre magnetický
0
