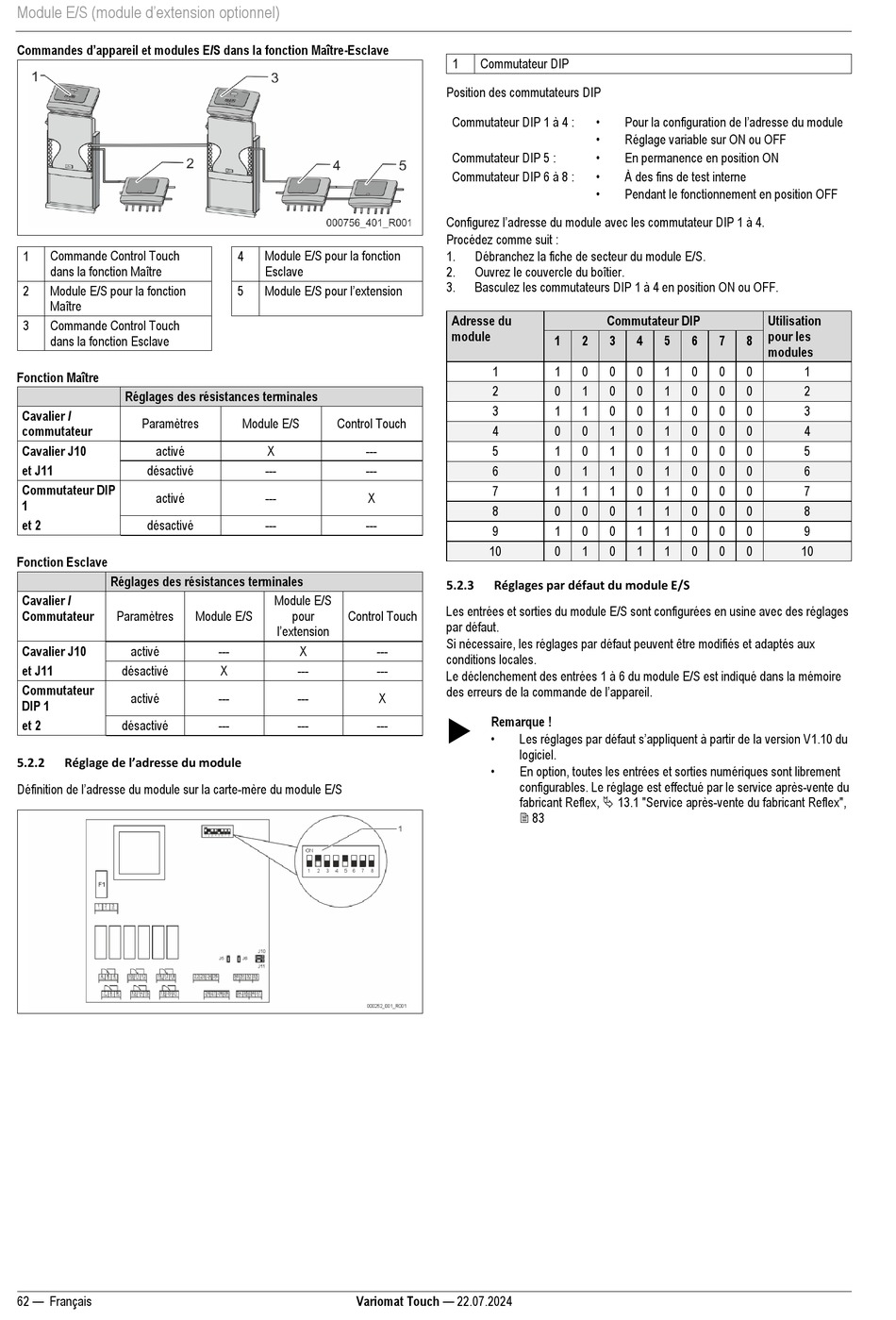

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 62

Module E/S (module d'extension optionnel)
Commandes d'appareil et modules E/S dans la fonction Maître-Esclave
Commande Control Touch
1
dans la fonction Maître
2 Module E/S pour la fonction
Maître
3 Commande Control Touch
dans la fonction Esclave
Fonction Maître
Réglages des résistances terminales
Cavalier /
Paramètres
commutateur
Cavalier J10 activé
et J11 désactivé
Commutateur DIP
activé
1
et 2 désactivé
Fonction Esclave
Réglages des résistances terminales
Cavalier /
Commutateur Paramètres
Cavalier J10 activé
et J11 désactivé
Commutateur
activé
DIP 1
et 2 désactivé
Réglage de l'adresse du module
5.2.2
Définition de l'adresse du module sur la carte-mère du module E/S
62 — Français
Module E/S pour la fonction
4
Esclave
Module E/S pour l'extension
5
Module E/S Control Touch
X
---
---
---
Module E/S
Module E/S pour Control Touch
l'extension
--- X
X ---
--- ---
--- ---
Variomat Touch — 22.07.2024
1 Commutateur DIP
Position des commutateurs DIP
Commutateur DIP 1 à 4 :
Commutateur DIP 5 :
Commutateur DIP 6 à 8 :
Configurez l'adresse du module avec les commutateur DIP 1 à 4.
Procédez comme suit :
1. Débranchez la fiche de secteur du module E/S.
2. Ouvrez le couvercle du boîtier.
3. Basculez les commutateurs DIP 1 à 4 en position ON ou OFF.
Adresse du
module
1
2
3
4
--- 5
---
6
7
X
8
---
9
10
5.2.3 Réglages par défaut du module E/S
Les entrées et sorties du module E/S sont configurées en usine avec des réglages
par défaut.
Si nécessaire, les réglages par défaut peuvent être modifiés et adaptés aux
---
conditions locales.
---
Le déclenchement des entrées 1 à 6 du module E/S est indiqué dans la mémoire
des erreurs de la commande de l'appareil.
X

Remarque !
---
• Les réglages par défaut s'appliquent à partir de la version V1.10 du
logiciel.
•
En option, toutes les entrées et sorties numériques sont librement
configurables. Le réglage est effectué par le service après-vente du
fabricant Reflex,  13.1 "Service après-vente du fabricant Reflex",
 83
• Pour la configuration de l'adresse du module
•
Réglage variable sur ON ou OFF
•
En permanence en position ON
•
À des fins de test interne
•
Pendant le fonctionnement en position OFF
Commutateur DIP
1 2 3 4 5 6 7
1 0 0 0 1 0 0
0 1 0 0 1 0 0
1 1 0 0 1 0 0
0 0 1 0 1 0 0
1 0 1 0 1 0 0
0 1 1 0 1 0 0
1 1 1 0 1 0 0
0 0 0 1 1 0 0
1 0 0 1 1 0 0
0 1 0 1 1 0 0
Utilisation
pour les
8
modules
0 1
0 2
0 3
0 4
0 5
0 6
0 7
0 8
0 9
0 10
