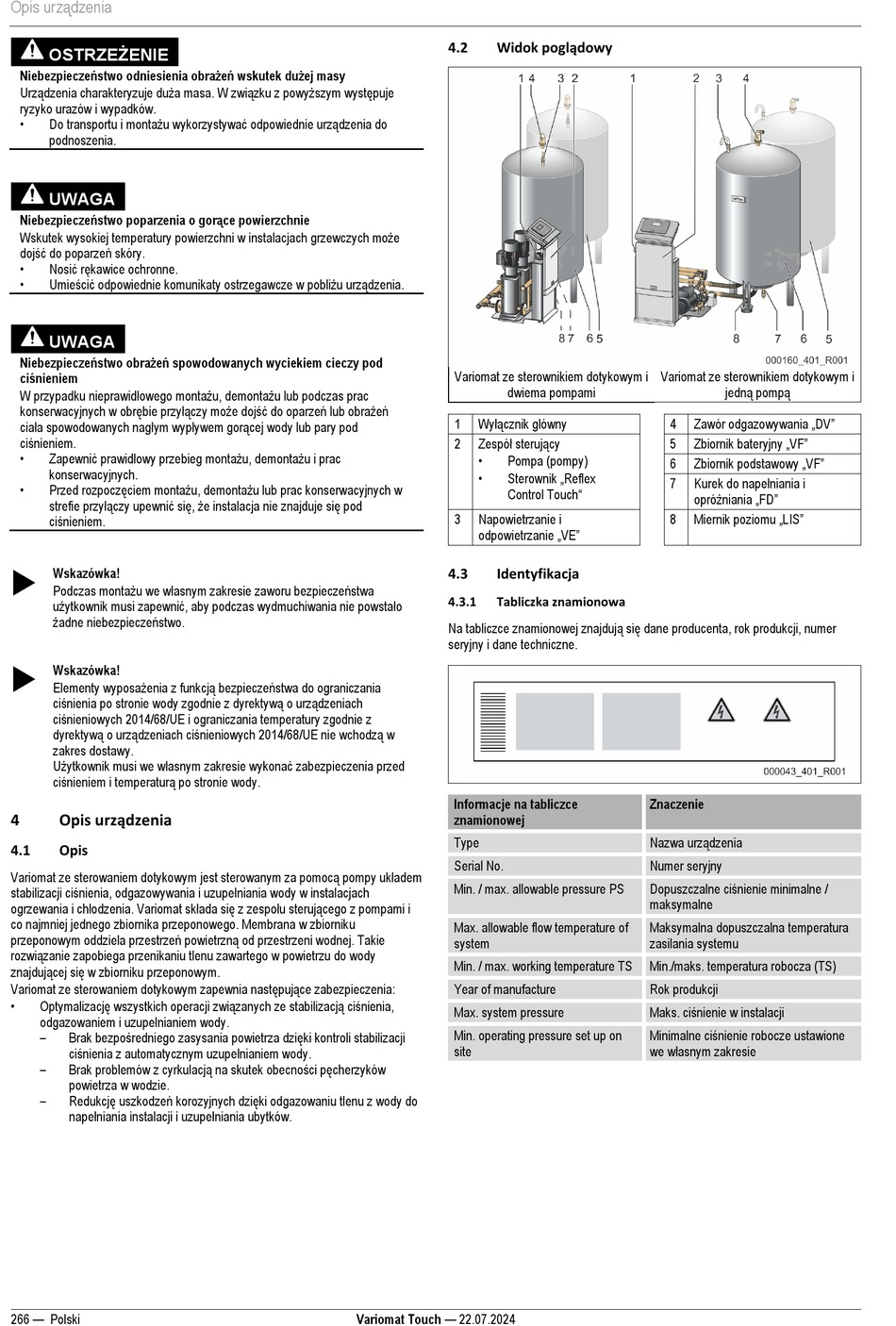

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 266

Opis urządzenia
OSTRZEŻENIE
Niebezpieczeństwo odniesienia obrażeń wskutek dużej masy
Urządzenia charakteryzuje duża masa. W związku z powyższym występuje
ryzyko urazów i wypadków.
• Do transportu i montażu wykorzystywać odpowiednie urządzenia do
podnoszenia.
UWAGA
Niebezpieczeństwo poparzenia o gorące powierzchnie
Wskutek wysokiej temperatury powierzchni w instalacjach grzewczych może
dojść do poparzeń skóry.
• Nosić rękawice ochronne.
• Umieścić odpowiednie komunikaty ostrzegawcze w pobliżu urządzenia.
UWAGA
Niebezpieczeństwo obrażeń spowodowanych wyciekiem cieczy pod
ciśnieniem
W przypadku nieprawidłowego montażu, demontażu lub podczas prac
konserwacyjnych w obrębie przyłączy może dojść do oparzeń lub obrażeń
ciała spowodowanych nagłym wypływem gorącej wody lub pary pod
ciśnieniem.
• Zapewnić prawidłowy przebieg montażu, demontażu i prac
konserwacyjnych.
• Przed rozpoczęciem montażu, demontażu lub prac konserwacyjnych w
strefie przyłączy upewnić się, że instalacja nie znajduje się pod
ciśnieniem.

Wskazówka!
Podczas montażu we własnym zakresie zaworu bezpieczeństwa
użytkownik musi zapewnić, aby podczas wydmuchiwania nie powstało
żadne niebezpieczeństwo.

Wskazówka!
Elementy wyposażenia z funkcją bezpieczeństwa do ograniczania
ciśnienia po stronie wody zgodnie z dyrektywą o urządzeniach
ciśnieniowych 2014/68/UE i ograniczania temperatury zgodnie z
dyrektywą o urządzeniach ciśnieniowych 2014/68/UE nie wchodzą w
zakres dostawy.
Użytkownik musi we własnym zakresie wykonać zabezpieczenia przed
ciśnieniem i temperaturą po stronie wody.
Opis urządzenia
4
4.1 Opis
Variomat ze sterowaniem dotykowym jest sterowanym za pomocą pompy układem
stabilizacji ciśnienia, odgazowywania i uzupełniania wody w instalacjach
ogrzewania i chłodzenia. Variomat składa się z zespołu sterującego z pompami i
co najmniej jednego zbiornika przeponowego. Membrana w zbiorniku
przeponowym oddziela przestrzeń powietrzną od przestrzeni wodnej. Takie
rozwiązanie zapobiega przenikaniu tlenu zawartego w powietrzu do wody
znajdującej się w zbiorniku przeponowym.
Variomat ze sterowaniem dotykowym zapewnia następujące zabezpieczenia:
• Optymalizację wszystkich operacji związanych ze stabilizacją ciśnienia,
odgazowaniem i uzupełnianiem wody.
– Brak bezpośredniego zasysania powietrza dzięki kontroli stabilizacji
ciśnienia z automatycznym uzupełnianiem wody.
– Brak problemów z cyrkulacją na skutek obecności pęcherzyków
powietrza w wodzie.
– Redukcję uszkodzeń korozyjnych dzięki odgazowaniu tlenu z wody do
napełniania instalacji i uzupełniania ubytków.
266 — Polski
Widok poglądowy
4.2
Variomat ze sterownikiem dotykowym i
dwiema pompami
Wyłącznik główny
1
Zespół sterujący
2
•
Pompa (pompy)
• Sterownik „Reflex
Control Touch"
3 Napowietrzanie i
odpowietrzanie „VE"
4.3 Identyfikacja
4.3.1 Tabliczka znamionowa
Na tabliczce znamionowej znajdują się dane producenta, rok produkcji, numer
seryjny i dane techniczne.
Informacje na tabliczce
znamionowej
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
Variomat Touch — 22.07.2024
Variomat ze sterownikiem dotykowym i
jedną pompą
Zawór odgazowywania „DV"
4
Zbiornik bateryjny „VF"
5
Zbiornik podstawowy „VF"
6
Kurek do napełniania i
7
opróżniania „FD"
Miernik poziomu „LIS"
8
Znaczenie
Nazwa urządzenia
Numer seryjny
Dopuszczalne ciśnienie minimalne /
maksymalne
Maksymalna dopuszczalna temperatura
zasilania systemu
Min./maks. temperatura robocza (TS)
Rok produkcji
Maks. ciśnienie w instalacji
Minimalne ciśnienie robocze ustawione
we własnym zakresie
