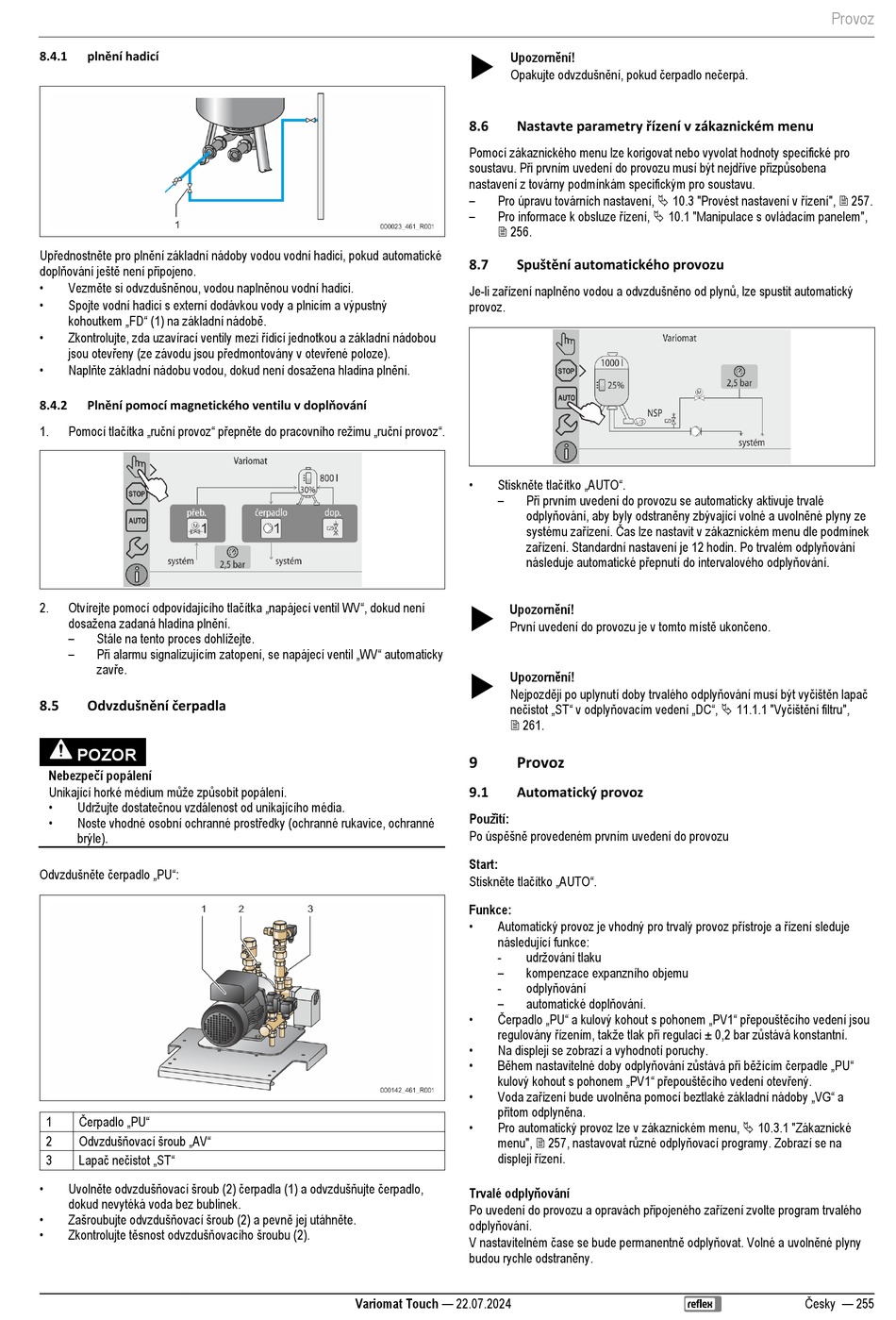

plnění hadicí
8.4.1
Upřednostněte pro plnění základní nádoby vodou vodní hadici, pokud automatické
doplňování ještě není připojeno.
• Vezměte si odvzdušněnou, vodou naplněnou vodní hadici.
•
Spojte vodní hadici s externí dodávkou vody a plnicím a výpustný
kohoutkem „FD" (1) na základní nádobě.
• Zkontrolujte, zda uzavírací ventily mezi řídicí jednotkou a základní nádobou
jsou otevřeny (ze závodu jsou předmontovány v otevřené poloze).
• Naplňte základní nádobu vodou, dokud není dosažena hladina plnění.
Plnění pomocí magnetického ventilu v doplňování
8.4.2
Pomocí tlačítka „ruční provoz" přepněte do pracovního režimu „ruční provoz".
1.
Otvírejte pomocí odpovídajícího tlačítka „napájecí ventil WV", dokud není
2.
dosažena zadaná hladina plnění.
– Stále na tento proces dohlížejte.
– Při alarmu signalizujícím zatopení, se napájecí ventil „WV" automaticky
zavře.
Odvzdušnění čerpadla
8.5
POZOR
Nebezpečí popálení
Unikající horké médium může způsobit popálení.
• Udržujte dostatečnou vzdálenost od unikajícího média.
• Noste vhodné osobní ochranné prostředky (ochranné rukavice, ochranné
brýle).
Odvzdušněte čerpadlo „PU":
Čerpadlo „PU"
1
Odvzdušňovací šroub „AV"
2
Lapač nečistot „ST"
3
• Uvolněte odvzdušňovací šroub (2) čerpadla (1) a odvzdušňujte čerpadlo,
dokud nevytéká voda bez bublinek.
• Zašroubujte odvzdušňovací šroub (2) a pevně jej utáhněte.
• Zkontrolujte těsnost odvzdušňovacího šroubu (2).
Upozornění!

Opakujte odvzdušnění, pokud čerpadlo nečerpá.
Nastavte parametry řízení v zákaznickém menu
8.6
Pomocí zákaznického menu lze korigovat nebo vyvolat hodnoty specifické pro
soustavu. Při prvním uvedení do provozu musí být nejdříve přizpůsobena
nastavení z továrny podmínkám specifickým pro soustavu.
– Pro úpravu továrních nastavení,  10.3 "Provést nastavení v řízení",  257.
– Pro informace k obsluze řízení,  10.1 "Manipulace s ovládacím panelem",
 256.
Spuštění automatického provozu
8.7
Je-li zařízení naplněno vodou a odvzdušněno od plynů, lze spustit automatický
provoz.
• Stiskněte tlačítko „AUTO".
–
Upozornění!

První uvedení do provozu je v tomto místě ukončeno.
Upozornění!

Nejpozději po uplynutí doby trvalého odplyňování musí být vyčištěn lapač
nečistot „ST" v odplyňovacím vedení „DC",  11.1.1 "Vyčištění filtru",
 261.
9 Provoz
9.1 Automatický provoz
Použití:
Po úspěšně provedeném prvním uvedení do provozu
Start:
Stiskněte tlačítko „AUTO".
Funkce:
• Automatický provoz je vhodný pro trvalý provoz přístroje a řízení sleduje
následující funkce:
-
–
-
–
• Čerpadlo „PU" a kulový kohout s pohonem „PV1" přepouštěcího vedení jsou
regulovány řízením, takže tlak při regulaci ± 0,2 bar zůstává konstantní.
•
Na displeji se zobrazí a vyhodnotí poruchy.
• Během nastavitelné doby odplyňování zůstává při běžícím čerpadle „PU"
kulový kohout s pohonem „PV1" přepouštěcího vedení otevřený.
• Voda zařízení bude uvolněna pomocí beztlaké základní nádoby „VG" a
přitom odplyněna.
•
Pro automatický provoz lze v zákaznickém menu,  10.3.1 "Zákaznické
menu",  257, nastavovat různé odplyňovací programy. Zobrazí se na
displeji řízení.
Trvalé odplyňování
Po uvedení do provozu a opravách připojeného zařízení zvolte program trvalého
odplyňování.
V nastavitelném čase se bude permanentně odplyňovat. Volné a uvolněné plyny
budou rychle odstraněny.
Variomat Touch — 22.07.2024
Při prvním uvedení do provozu se automaticky aktivuje trvalé
odplyňování, aby byly odstraněny zbývající volné a uvolněné plyny ze
systému zařízení. Čas lze nastavit v zákaznickém menu dle podmínek
zařízení. Standardní nastavení je 12 hodin. Po trvalém odplyňování
následuje automatické přepnutí do intervalového odplyňování.
udržování tlaku
kompenzace expanzního objemu
odplyňování
automatické doplňování.
