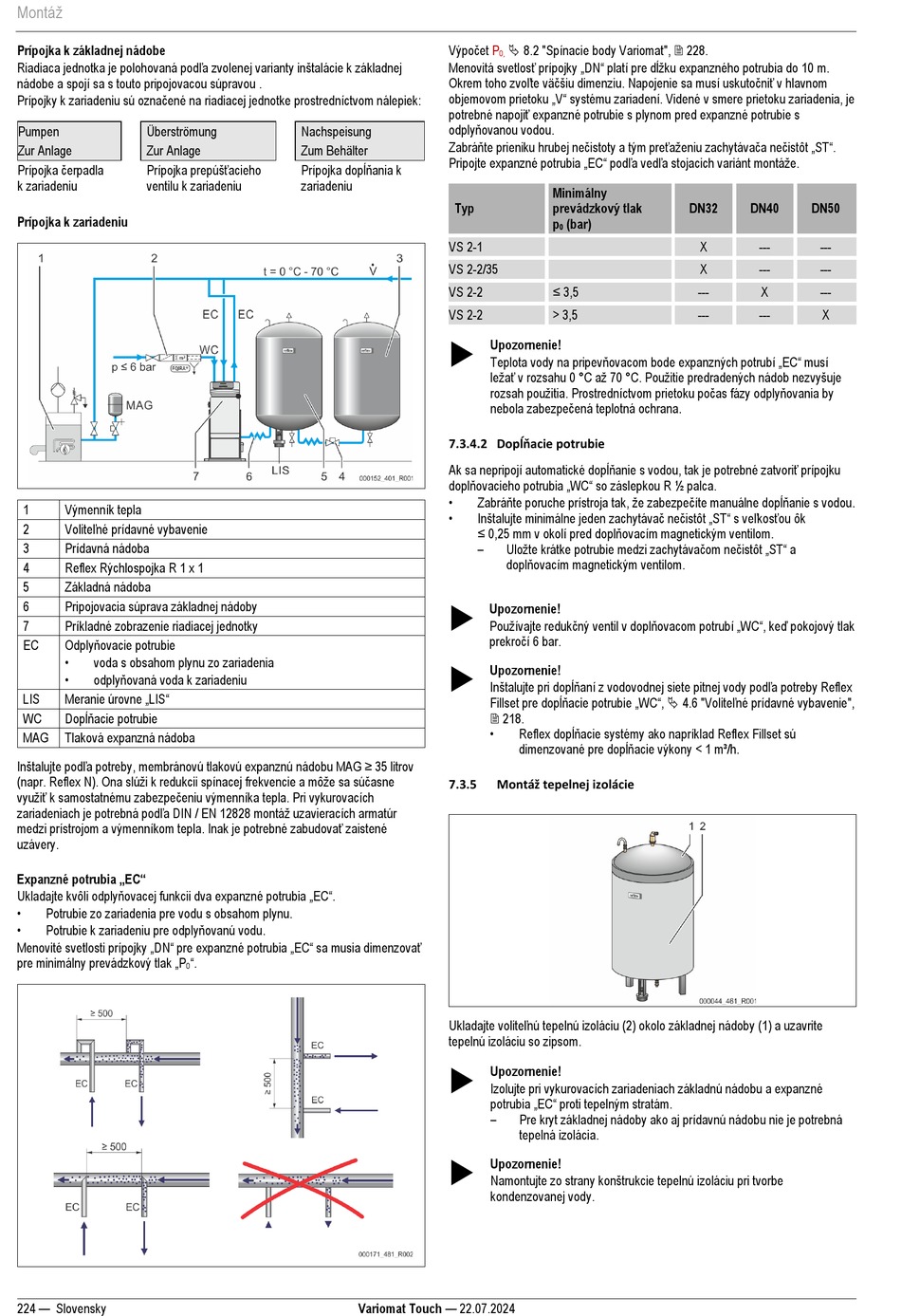

Montáž
Prípojka k základnej nádobe
Riadiaca jednotka je polohovaná podľa zvolenej varianty inštalácie k základnej
nádobe a spojí sa s touto pripojovacou súpravou .
Prípojky k zariadeniu sú označené na riadiacej jednotke prostredníctvom nálepiek:
Pumpen
Überströmung
Zur Anlage
Zur Anlage
Prípojka čerpadla
Prípojka prepúšťacieho
k zariadeniu
ventilu k zariadeniu
Prípojka k zariadeniu
1
Výmenník tepla
Voliteľné prídavné vybavenie
2
3
Prídavná nádoba
4
Reflex Rýchlospojka R 1 x 1
5
Základná nádoba
6
Pripojovacia súprava základnej nádoby
7
Príkladné zobrazenie riadiacej jednotky
Odplyňovacie potrubie
EC
voda s obsahom plynu zo zariadenia
odplyňovaná voda k zariadeniu
Meranie úrovne „LIS"
LIS
Dopĺňacie potrubie
WC
MAG
Tlaková expanzná nádoba
Inštalujte podľa potreby, membránovú tlakovú expanznú nádobu MAG ≥ 35 litrov
(napr. Reflex N). Ona slúži k redukcii spínacej frekvencie a môže sa súčasne
využiť k samostatnému zabezpečeniu výmenníka tepla. Pri vykurovacích
zariadeniach je potrebná podľa DIN / EN 12828 montáž uzavieracích armatúr
medzi prístrojom a výmenníkom tepla. Inak je potrebné zabudovať zaistené
uzávery.
Expanzné potrubia „EC"
Ukladajte kvôli odplyňovacej funkcii dva expanzné potrubia „EC".
Potrubie zo zariadenia pre vodu s obsahom plynu.
Potrubie k zariadeniu pre odplyňovanú vodu.
Menovité svetlosti prípojky „DN" pre expanzné potrubia „EC" sa musia dimenzovať
pre minimálny prevádzkový tlak „P
0
224 — Slovensky
Nachspeisung
Zum Behälter
Prípojka dopĺňania k
zariadeniu
".
Variomat Touch — 22.07.2024
Výpočet
 8.2 "Spínacie body Variomat",  228.
P
0,
Menovitá svetlosť prípojky „DN" platí pre dĺžku expanzného potrubia do 10 m.
Okrem toho zvoľte väčšiu dimenziu. Napojenie sa musí uskutočniť v hlavnom
objemovom prietoku „V" systému zariadení. Videné v smere prietoku zariadenia, je
potrebné napojiť expanzné potrubie s plynom pred expanzné potrubie s
odplyňovanou vodou.
Zabráňte prieniku hrubej nečistoty a tým preťaženiu zachytávača nečistôt „ST".
Pripojte expanzné potrubia „EC" podľa vedľa stojacich variánt montáže.
Minimálny
Typ
prevádzkový tlak
p
(bar)
0
VS 2-1
VS 2-2/35
≤ 3,5
VS 2-2
VS 2-2
> 3,5

Upozornenie!
Teplota vody na pripevňovacom bode expanzných potrubí „EC" musí
ležať v rozsahu 0 °C až 70 °C. Použitie predradených nádob nezvyšuje
rozsah použitia. Prostredníctvom prietoku počas fázy odplyňovania by
nebola zabezpečená teplotná ochrana.
7.3.4.2 Dopĺňacie potrubie
Ak sa nepripojí automatické dopĺňanie s vodou, tak je potrebné zatvoriť prípojku
doplňovacieho potrubia „WC" so záslepkou R ½ palca.
Zabráňte poruche prístroja tak, že zabezpečíte manuálne dopĺňanie s vodou.
Inštalujte minimálne jeden zachytávač nečistôt „ST" s veľkosťou ôk
≤ 0,25 mm v okolí pred doplňovacím magnetickým ventilom.
Uložte krátke potrubie medzi zachytávačom nečistôt „ST" a
doplňovacím magnetickým ventilom.

Upozornenie!
Používajte redukčný ventil v doplňovacom potrubí „WC", keď pokojový tlak
prekročí 6 bar.

Upozornenie!
Inštalujte pri dopĺňaní z vodovodnej siete pitnej vody podľa potreby Reflex
Fillset pre dopĺňacie potrubie „WC",  4.6 "Voliteľné prídavné vybavenie",
 218.
Reflex dopĺňacie systémy ako napríklad Reflex Fillset sú
dimenzované pre dopĺňacie výkony < 1 m³/h.
Montáž tepelnej izolácie
7.3.5
Ukladajte voliteľnú tepelnú izoláciu (2) okolo základnej nádoby (1) a uzavrite
tepelnú izoláciu so zipsom.

Upozornenie!
Izolujte pri vykurovacích zariadeniach základnú nádobu a expanzné
potrubia „EC" proti tepelným stratám.
Pre kryt základnej nádoby ako aj prídavnú nádobu nie je potrebná
tepelná izolácia.

Upozornenie!
Namontujte zo strany konštrukcie tepelnú izoláciu pri tvorbe
kondenzovanej vody.
DN32
DN40
DN50
X
---
---
X
---
---
---
X
---
---
---
X
