Montasje

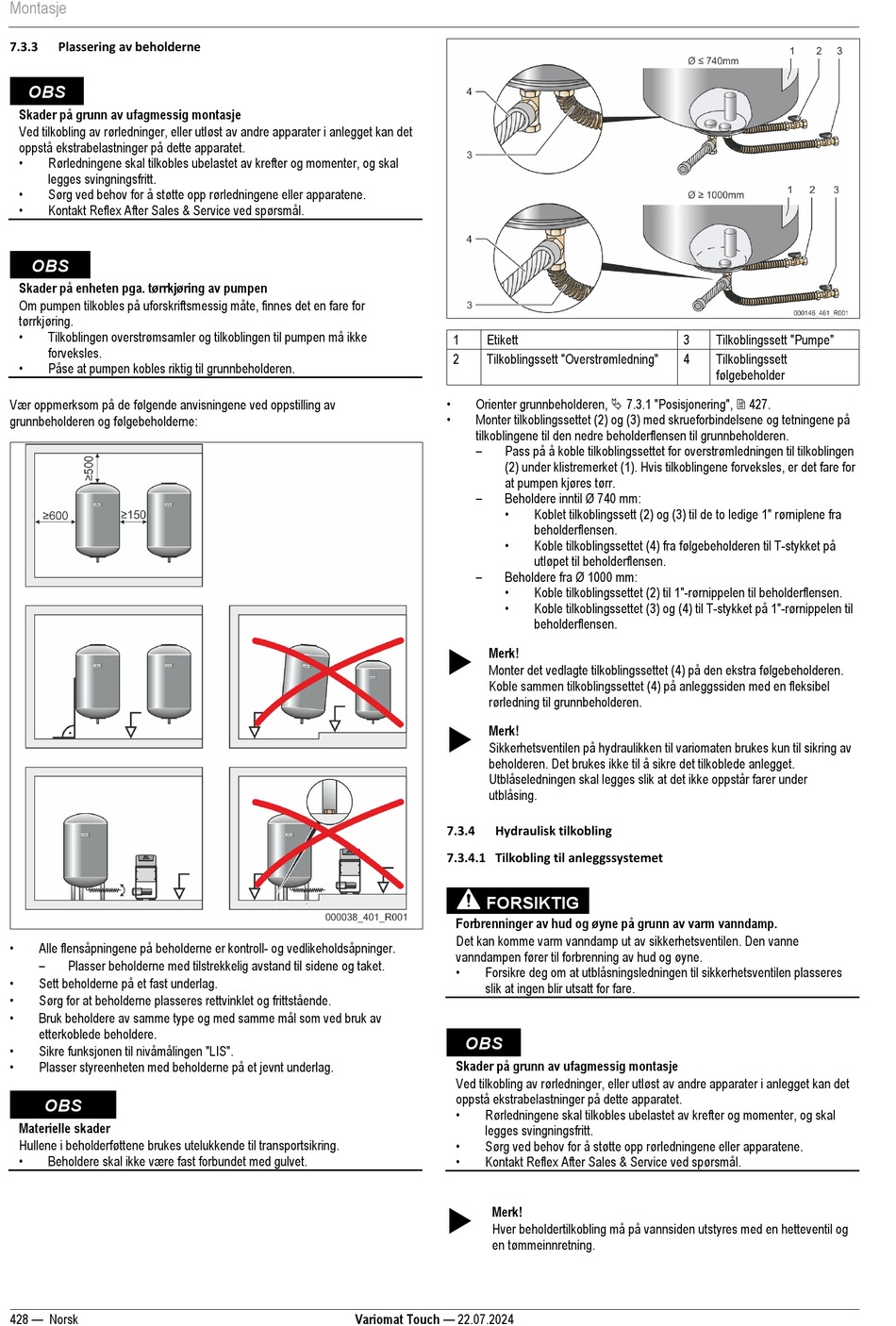

7.3.3 Plassering av beholderne
OBS
Skader på grunn av ufagmessig montasje
Ved tilkobling av rørledninger, eller utløst av andre apparater i anlegget kan det
oppstå ekstrabelastninger på dette apparatet.
•
Rørledningene skal tilkobles ubelastet av krefter og momenter, og skal
legges svingningsfritt.
•
Sørg ved behov for å støtte opp rørledningene eller apparatene.
•
Kontakt Reflex After Sales & Service ved spørsmål.
OBS
Skader på enheten pga. tørrkjøring av pumpen
Om pumpen tilkobles på uforskriftsmessig måte, finnes det en fare for
tørrkjøring.
•
Tilkoblingen overstrømsamler og tilkoblingen til pumpen må ikke
forveksles.
•
Påse at pumpen kobles riktig til grunnbeholderen.
Vær oppmerksom på de følgende anvisningene ved oppstilling av
grunnbeholderen og følgebeholderne:
•
Alle flensåpningene på beholderne er kontroll- og vedlikeholdsåpninger.
–
Plasser beholderne med tilstrekkelig avstand til sidene og taket.
•
Sett beholderne på et fast underlag.
•
Sørg for at beholderne plasseres rettvinklet og frittstående.
•
Bruk beholdere av samme type og med samme mål som ved bruk av
etterkoblede beholdere.
•
Sikre funksjonen til nivåmålingen "LIS".
•
Plasser styreenheten med beholderne på et jevnt underlag.
OBS
Materielle skader
Hullene i beholderføttene brukes utelukkende til transportsikring.
•
Beholdere skal ikke være fast forbundet med gulvet.
428 — Norsk
1 Etikett
2 Tilkoblingssett "Overstrømledning"
•
Orienter grunnbeholderen,  7.3.1 "Posisjonering",  427.
•
Monter tilkoblingssettet (2) og (3) med skrueforbindelsene og tetningene på
tilkoblingene til den nedre beholderflensen til grunnbeholderen.
–
Pass på å koble tilkoblingssettet for overstrømledningen til tilkoblingen
(2) under klistremerket (1). Hvis tilkoblingene forveksles, er det fare for
at pumpen kjøres tørr.
–
Beholdere inntil Ø 740 mm:
•
•
–
Beholdere fra Ø 1000 mm:
•
•

Merk!
Monter det vedlagte tilkoblingssettet (4) på den ekstra følgebeholderen.
Koble sammen tilkoblingssettet (4) på anleggssiden med en fleksibel
rørledning til grunnbeholderen.

Merk!
Sikkerhetsventilen på hydraulikken til variomaten brukes kun til sikring av
beholderen. Det brukes ikke til å sikre det tilkoblede anlegget.
Utblåseledningen skal legges slik at det ikke oppstår farer under
utblåsing.
7.3.4 Hydraulisk tilkobling
7.3.4.1 Tilkobling til anleggssystemet
FORSIKTIG
Forbrenninger av hud og øyne på grunn av varm vanndamp.
Det kan komme varm vanndamp ut av sikkerhetsventilen. Den vanne
vanndampen fører til forbrenning av hud og øyne.
•
Forsikre deg om at utblåsningsledningen til sikkerhetsventilen plasseres
slik at ingen blir utsatt for fare.
OBS
Skader på grunn av ufagmessig montasje
Ved tilkobling av rørledninger, eller utløst av andre apparater i anlegget kan det
oppstå ekstrabelastninger på dette apparatet.
•
Rørledningene skal tilkobles ubelastet av krefter og momenter, og skal
legges svingningsfritt.
•
Sørg ved behov for å støtte opp rørledningene eller apparatene.
•
Kontakt Reflex After Sales & Service ved spørsmål.

Merk!
Hver beholdertilkobling må på vannsiden utstyres med en hetteventil og
en tømmeinnretning.
Variomat Touch — 22.07.2024
3
4
Koblet tilkoblingssett (2) og (3) til de to ledige 1" rørniplene fra
beholderflensen.
Koble tilkoblingssettet (4) fra følgebeholderen til T-stykket på
utløpet til beholderflensen.
Koble tilkoblingssettet (2) til 1"-rørnippelen til beholderflensen.
Koble tilkoblingssettet (3) og (4) til T-stykket på 1"-rørnippelen til
beholderflensen.
Tilkoblingssett "Pumpe"
Tilkoblingssett
følgebeholder
