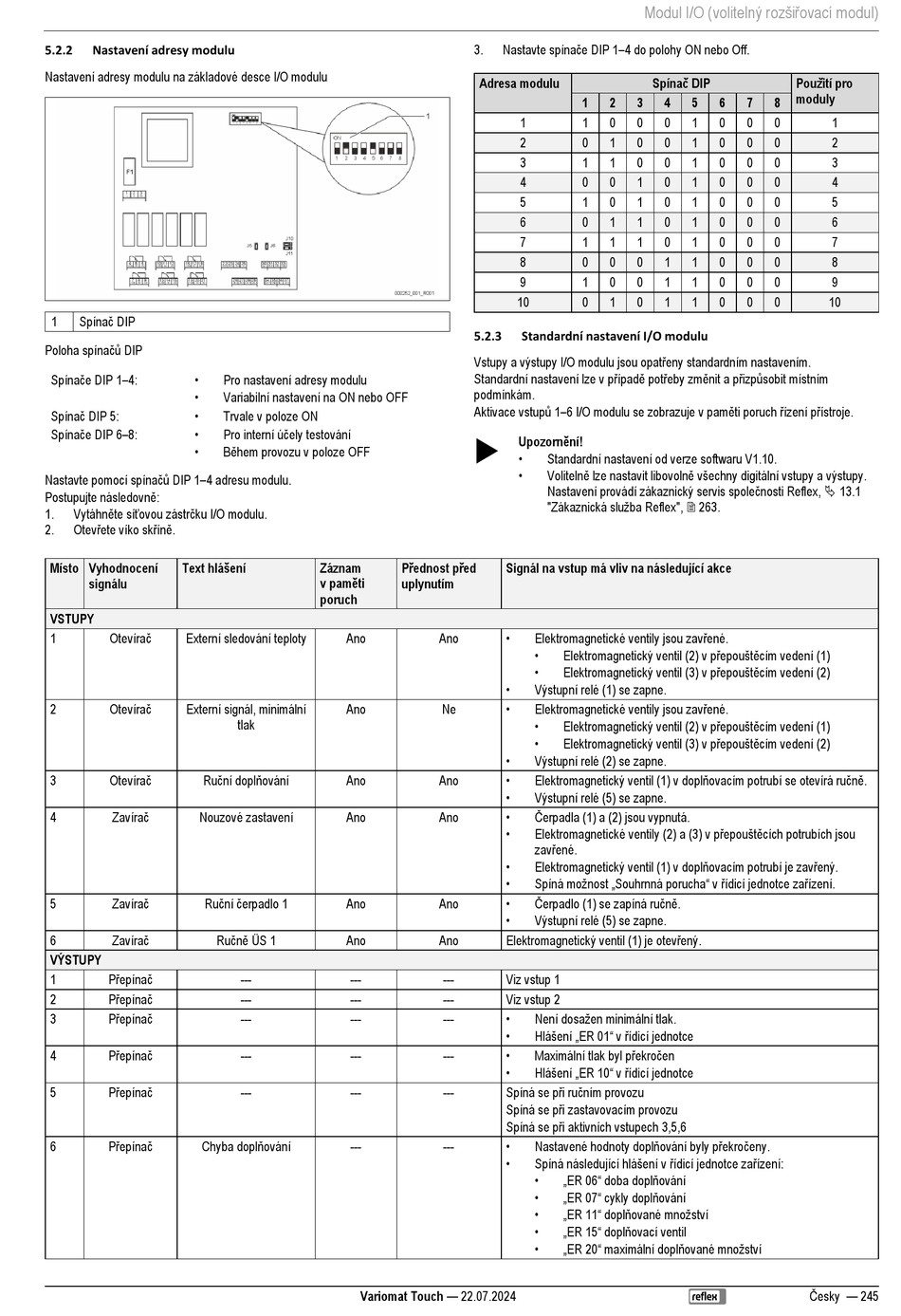

5.2.2 Nastavení adresy modulu
Nastavení adresy modulu na základové desce I/O modulu
Spínač DIP
1
Poloha spínačů DIP
Spínače DIP 1–4: •
•
Spínač DIP 5: •
Spínače DIP 6–8: •
•
Nastavte pomocí spínačů DIP 1–4 adresu modulu.
Postupujte následovně:
Vytáhněte síťovou zástrčku I/O modulu.
1.
Otevřete víko skříně.
2.
Text hlášení
Místo Vyhodnocení
signálu
VSTUPY
Otevírač
1 Externí sledování teploty
Otevírač
2 Externí signál, minimální
Otevírač Ruční doplňování
3
Zavírač
4 Nouzové zastavení
Zavírač Ruční čerpadlo 1
5
Zavírač
6
VÝSTUPY
Přepínač
1
Přepínač
2
Přepínač
3
Přepínač
4
Přepínač
5
Přepínač Chyba doplňování
6
Pro nastavení adresy modulu
Variabilní nastavení na ON nebo OFF
Trvale v poloze ON
Pro interní účely testování
Během provozu v poloze OFF
Záznam
v paměti
poruch
Ano
Ano
tlak
Ano
Ano
Ano
Ručně ÜS 1
Ano
--- ---
--- ---
--- ---
--- ---
--- ---
---
Variomat Touch — 22.07.2024
Nastavte spínače DIP 1–4 do polohy ON nebo Off.
3.
Adresa modulu
1
2
3
4
5
6
7
8
9
10
5.2.3 Standardní nastavení I/O modulu
Vstupy a výstupy I/O modulu jsou opatřeny standardním nastavením.
Standardní nastavení lze v případě potřeby změnit a přizpůsobit místním
podmínkám.
Aktivace vstupů 1–6 I/O modulu se zobrazuje v paměti poruch řízení přístroje.
Upozornění!

•
Standardní nastavení od verze softwaru V1.10.
• Volitelně lze nastavit libovolně všechny digitální vstupy a výstupy.
Nastavení provádí zákaznický servis společnosti Reflex,  13.1
"Zákaznická služba Reflex",  263.
Přednost před
Signál na vstup má vliv na následující akce
uplynutím
• Elektromagnetické ventily jsou zavřené.
Ano
• Elektromagnetický ventil (2) v přepouštěcím vedení (1)
• Elektromagnetický ventil (3) v přepouštěcím vedení (2)
•
Výstupní relé (1) se zapne.
• Elektromagnetické ventily jsou zavřené.
Ne
• Elektromagnetický ventil (2) v přepouštěcím vedení (1)
• Elektromagnetický ventil (3) v přepouštěcím vedení (2)
•
Výstupní relé (2) se zapne.
• Elektromagnetický ventil (1) v doplňovacím potrubí se otevírá ručně.
Ano
•
Výstupní relé (5) se zapne.
• Čerpadla (1) a (2) jsou vypnutá.
Ano
• Elektromagnetické ventily (2) a (3) v přepouštěcích potrubích jsou
zavřené.
• Elektromagnetický ventil (1) v doplňovacím potrubí je zavřený.
• Spíná možnost „Souhrnná porucha" v řídicí jednotce zařízení.
• Čerpadlo (1) se zapíná ručně.
Ano
•
Výstupní relé (5) se zapne.
Elektromagnetický ventil (1) je otevřený.
Ano
--- Viz vstup 1
--- Viz vstup 2
• Není dosažen minimální tlak.
---
• Hlášení „ER 01" v řídicí jednotce
• Maximální tlak byl překročen
---
• Hlášení „ER 10" v řídicí jednotce
Spíná se při ručním provozu
---
Spíná se při zastavovacím provozu
Spíná se při aktivních vstupech 3,5,6
• Nastavené hodnoty doplňování byly překročeny.
---
• Spíná následující hlášení v řídicí jednotce zařízení:
• „ER 06" doba doplňování
• „ER 07" cykly doplňování
• „ER 11" doplňované množství
• „ER 15" doplňovací ventil
• „ER 20" maximální doplňované množství
Modul I/O (volitelný rozšiřovací modul)
Spínač DIP
1 2 3 4 5 6 7
1 0 0 0 1 0 0
0 1 0 0 1 0 0
1 1 0 0 1 0 0
0 0 1 0 1 0 0
1 0 1 0 1 0 0
0 1 1 0 1 0 0
1 1 1 0 1 0 0
0 0 0 1 1 0 0
1 0 0 1 1 0 0
0 1 0 1 1 0 0
Použití pro
moduly
8
0 1
0 2
0 3
0 4
0 5
0 6
0 7
0 8
0 9
0 10
Česky — 245
