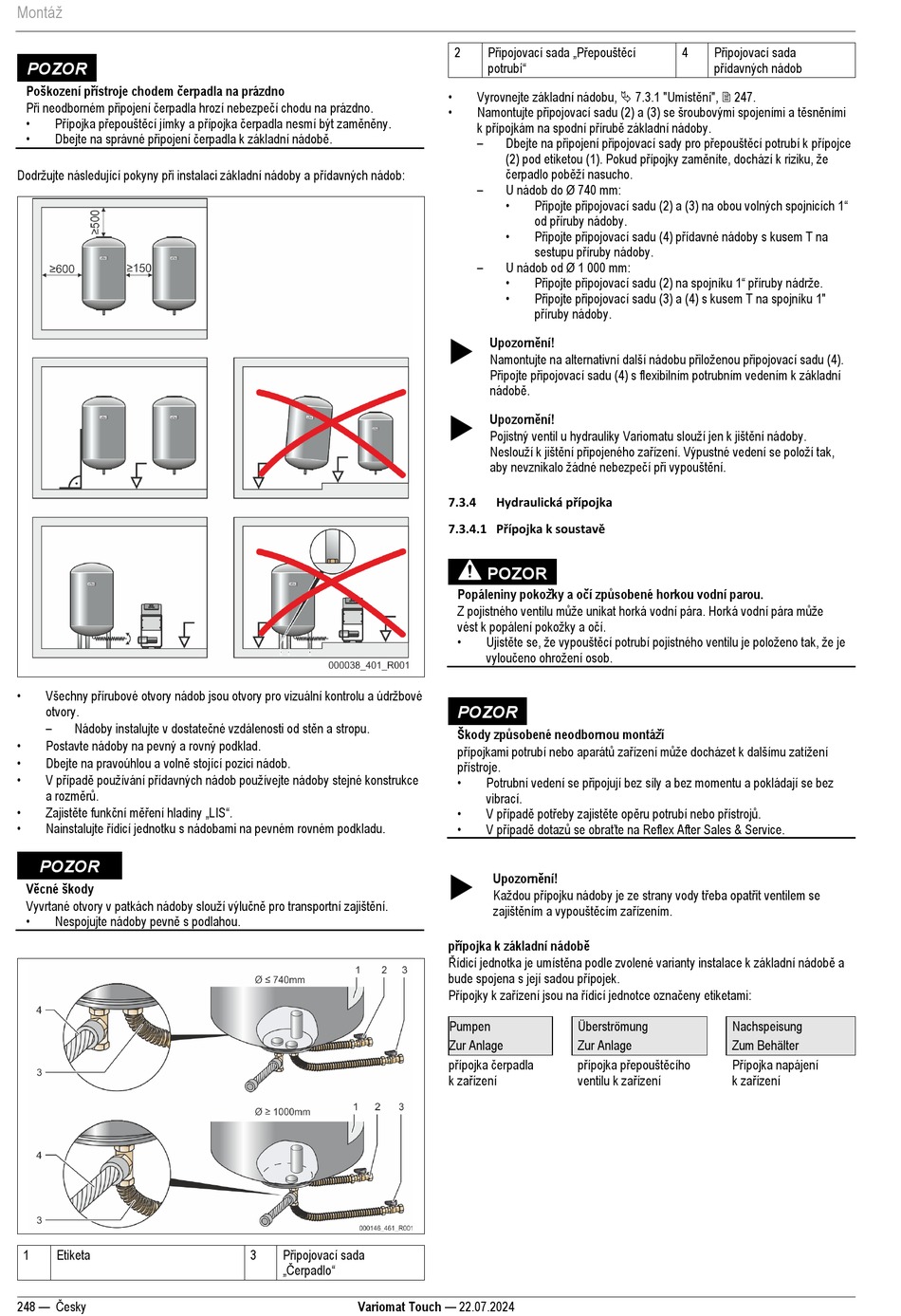

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 248

Montáž
POZOR
Poškození přístroje chodem čerpadla na prázdno
Při neodborném připojení čerpadla hrozí nebezpečí chodu na prázdno.
• Přípojka přepouštěcí jímky a přípojka čerpadla nesmí být zaměněny.
• Dbejte na správné připojení čerpadla k základní nádobě.
Dodržujte následující pokyny při instalaci základní nádoby a přídavných nádob:
• Všechny přírubové otvory nádob jsou otvory pro vizuální kontrolu a údržbové
otvory.
– Nádoby instalujte v dostatečné vzdálenosti od stěn a stropu.
•
Postavte nádoby na pevný a rovný podklad.
• Dbejte na pravoúhlou a volně stojící pozici nádob.
• V případě používání přídavných nádob používejte nádoby stejné konstrukce
a rozměrů.
• Zajistěte funkční měření hladiny „LIS".
• Nainstalujte řídicí jednotku s nádobami na pevném rovném podkladu.
POZOR
Věcné škody
Vyvrtané otvory v patkách nádoby slouží výlučně pro transportní zajištění.
• Nespojujte nádoby pevně s podlahou.
1 Etiketa
248 — Česky
Připojovací sada
3
„Čerpadlo"
Variomat Touch — 22.07.2024
Připojovací sada „Přepouštěcí
2
potrubí"
•
Vyrovnejte základní nádobu,  7.3.1 "Umístění",  247.
• Namontujte připojovací sadu (2) a (3) se šroubovými spojeními a těsněními
k přípojkám na spodní přírubě základní nádoby.
– Dbejte na připojení připojovací sady pro přepouštěcí potrubí k přípojce
(2) pod etiketou (1). Pokud přípojky zaměníte, dochází k riziku, že
čerpadlo poběží nasucho.
–
U nádob do Ø 740 mm:
• Připojte připojovací sadu (2) a (3) na obou volných spojnicích 1"
od příruby nádoby.
• Připojte připojovací sadu (4) přídavné nádoby s kusem T na
sestupu příruby nádoby.
–
U nádob od Ø 1 000 mm:
• Připojte připojovací sadu (2) na spojníku 1" příruby nádrže.
• Připojte připojovací sadu (3) a (4) s kusem T na spojníku 1"
příruby nádoby.
Upozornění!

Namontujte na alternativní další nádobu přiloženou připojovací sadu (4).
Připojte připojovací sadu (4) s flexibilním potrubním vedením k základní
nádobě.
Upozornění!

Pojistný ventil u hydrauliky Variomatu slouží jen k jištění nádoby.
Neslouží k jištění připojeného zařízení. Výpustné vedení se položí tak,
aby nevznikalo žádné nebezpečí při vypouštění.
Hydraulická přípojka
7.3.4
7.3.4.1 Přípojka k soustavě
POZOR
Popáleniny pokožky a očí způsobené horkou vodní parou.
Z pojistného ventilu může unikat horká vodní pára. Horká vodní pára může
vést k popálení pokožky a očí.
• Ujistěte se, že vypouštěcí potrubí pojistného ventilu je položeno tak, že je
vyloučeno ohrožení osob.
POZOR
Škody způsobené neodbornou montáží
přípojkami potrubí nebo aparátů zařízení může docházet k dalšímu zatížení
přístroje.
• Potrubní vedení se připojují bez síly a bez momentu a pokládají se bez
vibrací.
• V případě potřeby zajistěte opěru potrubí nebo přístrojů.
• V případě dotazů se obraťte na Reflex After Sales & Service.
Upozornění!

Každou přípojku nádoby je ze strany vody třeba opatřit ventilem se
zajištěním a vypouštěcím zařízením.
přípojka k základní nádobě
Řídicí jednotka je umístěna podle zvolené varianty instalace k základní nádobě a
bude spojena s její sadou přípojek.
Přípojky k zařízení jsou na řídicí jednotce označeny etiketami:
Pumpen Überströmung
Zur Anlage Zur Anlage
přípojka čerpadla přípojka přepouštěcího
k zařízení ventilu k zařízení
Připojovací sada
4
přídavných nádob
Nachspeisung
Zum Behälter
Přípojka napájení
k zařízení
