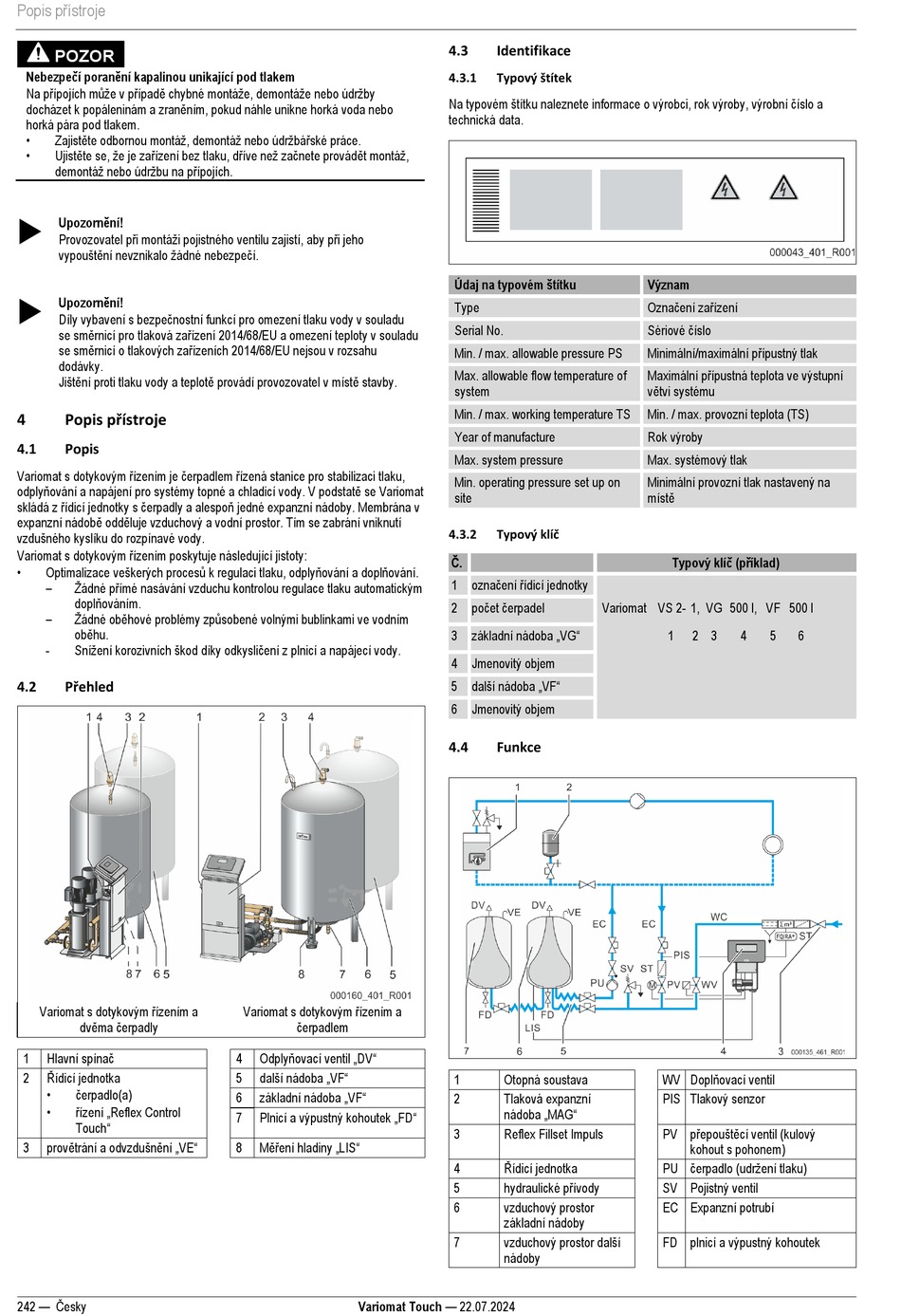

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 242

Popis přístroje
POZOR
Nebezpečí poranění kapalinou unikající pod tlakem
Na přípojích může v případě chybné montáže, demontáže nebo údržby
docházet k popáleninám a zraněním, pokud náhle unikne horká voda nebo
horká pára pod tlakem.
• Zajistěte odbornou montáž, demontáž nebo údržbářské práce.
• Ujistěte se, že je zařízení bez tlaku, dříve než začnete provádět montáž,
demontáž nebo údržbu na přípojích.
Upozornění!

Provozovatel při montáži pojistného ventilu zajistí, aby při jeho
vypouštění nevznikalo žádné nebezpečí.
Upozornění!

Díly vybavení s bezpečnostní funkcí pro omezení tlaku vody v souladu
se směrnicí pro tlaková zařízení 2014/68/EU a omezení teploty v souladu
se směrnicí o tlakových zařízeních 2014/68/EU nejsou v rozsahu
dodávky.
Jištění proti tlaku vody a teplotě provádí provozovatel v místě stavby.
Popis přístroje
4
4.1 Popis
Variomat s dotykovým řízením je čerpadlem řízená stanice pro stabilizaci tlaku,
odplyňování a napájení pro systémy topné a chladicí vody. V podstatě se Variomat
skládá z řídicí jednotky s čerpadly a alespoň jedné expanzní nádoby. Membrána v
expanzní nádobě odděluje vzduchový a vodní prostor. Tím se zabrání vniknutí
vzdušného kyslíku do rozpínavé vody.
Variomat s dotykovým řízením poskytuje následující jistoty:
• Optimalizace veškerých procesů k regulaci tlaku, odplyňování a doplňování.
– Žádné přímé nasávání vzduchu kontrolou regulace tlaku automatickým
doplňováním.
– Žádné oběhové problémy způsobené volnými bublinkami ve vodním
oběhu.
Snížení korozivních škod díky odkysličení z plnicí a napájecí vody.
-
Přehled
4.2
Variomat s dotykovým řízením a
dvěma čerpadly
Hlavní spínač
1
Řídicí jednotka
2
• čerpadlo(a)
• řízení „Reflex Control
Touch"
provětrání a odvzdušnění „VE"
3
242 — Česky
Variomat s dotykovým řízením a
čerpadlem
Odplyňovací ventil „DV"
4
další nádoba „VF"
5
základní nádoba „VF"
6
Plnicí a výpustný kohoutek „FD"
7
Měření hladiny „LIS"
8
Variomat Touch — 22.07.2024
4.3 Identifikace
Typový štítek
4.3.1
Na typovém štítku naleznete informace o výrobci, rok výroby, výrobní číslo a
technická data.
Údaj na typovém štítku
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
Typový klíč
4.3.2
Č.
označení řídicí jednotky
1
počet čerpadel
2 Variomat VS 2- 1, VG 500 l, VF 500 l
základní nádoba „VG"
3
4 Jmenovitý objem
další nádoba „VF"
5
6 Jmenovitý objem
4.4 Funkce
1 Otopná soustava
2 Tlaková expanzní
nádoba „MAG"
3 Reflex Fillset Impuls
Řídicí jednotka
4
hydraulické přívody
5
6 vzduchový prostor
základní nádoby
vzduchový prostor další
7
nádoby
Význam
Označení zařízení
Sériové číslo
Minimální/maximální přípustný tlak
Maximální přípustná teplota ve výstupní
větvi systému
Min. / max. provozní teplota (TS)
Rok výroby
Max. systémový tlak
Minimální provozní tlak nastavený na
místě
Typový klíč (příklad)
1 2 3 4 5 6
WV Doplňovací ventil
PIS Tlakový senzor
PV přepouštěcí ventil (kulový
kohout s pohonem)
PU čerpadlo (udržení tlaku)
SV Pojistný ventil
EC Expanzní potrubí
FD plnicí a výpustný kohoutek
