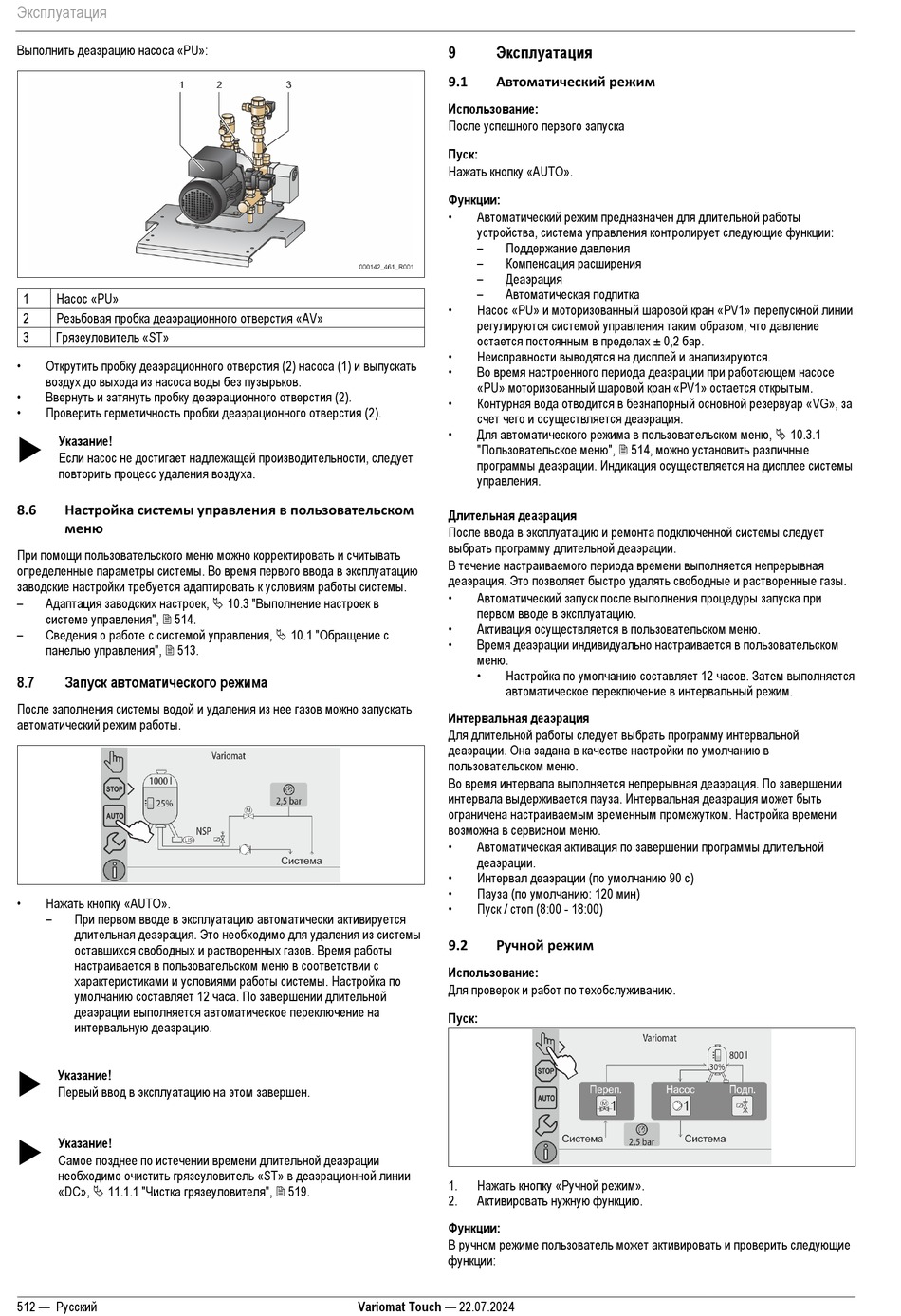

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 512

Эксплуатация
Выполнить деаэрацию насоса «PU»:
Насос «PU»
1
Резьбовая пробка деаэрационного отверстия «AV»
2
Грязеуловитель «ST»
3
• Открутить пробку деаэрационного отверстия (2) насоса (1) и выпускать
воздух до выхода из насоса воды без пузырьков.
• Ввернуть и затянуть пробку деаэрационного отверстия (2).
• Проверить герметичность пробки деаэрационного отверстия (2).
Указание!

Если насос не достигает надлежащей производительности, следует
повторить процесс удаления воздуха.
Настройка системы управления в пользовательском
8.6
меню
При помощи пользовательского меню можно корректировать и считывать
определенные параметры системы. Во время первого ввода в эксплуатацию
заводские настройки требуется адаптировать к условиям работы системы.
– Адаптация заводских настроек,  10.3 "Выполнение настроек в
системе управления",  514.
– Сведения о работе с системой управления,  10.1 "Обращение с
панелью управления",  513.
Запуск автоматического режима
8.7
После заполнения системы водой и удаления из нее газов можно запускать
автоматический режим работы.
• Нажать кнопку «AUTO».
– При первом вводе в эксплуатацию автоматически активируется
длительная деаэрация. Это необходимо для удаления из системы
оставшихся свободных и растворенных газов. Время работы
настраивается в пользовательском меню в соответствии с
характеристиками и условиями работы системы. Настройка по
умолчанию составляет 12 часа. По завершении длительной
деаэрации выполняется автоматическое переключение на
интервальную деаэрацию.
Указание!

Первый ввод в эксплуатацию на этом завершен.
Указание!

Самое позднее по истечении времени длительной деаэрации
необходимо очистить грязеуловитель «ST» в деаэрационной линии
«DC»,  11.1.1 "Чистка грязеуловителя",  519.
512 — Русский
Эксплуатация
9
Автоматический режим
9.1
Использование:
После успешного первого запуска
Пуск:
Нажать кнопку «AUTO».
Функции:
• Автоматический режим предназначен для длительной работы
устройства, система управления контролирует следующие функции:
– Поддержание давления
– Компенсация расширения
– Деаэрация
– Автоматическая подпитка
• Насос «PU» и моторизованный шаровой кран «PV1» перепускной линии
регулируются системой управления таким образом, что давление
остается постоянным в пределах ± 0,2 бар.
• Неисправности выводятся на дисплей и анализируются.
• Во время настроенного периода деаэрации при работающем насосе
«PU» моторизованный шаровой кран «PV1» остается открытым.
• Контурная вода отводится в безнапорный основной резервуар «VG», за
счет чего и осуществляется деаэрация.
• Для автоматического режима в пользовательском меню,  10.3.1
"Пользовательское меню",  514, можно установить различные
программы деаэрации. Индикация осуществляется на дисплее системы
управления.
Длительная деаэрация
После ввода в эксплуатацию и ремонта подключенной системы следует
выбрать программу длительной деаэрации.
В течение настраиваемого периода времени выполняется непрерывная
деаэрация. Это позволяет быстро удалять свободные и растворенные газы.
• Автоматический запуск после выполнения процедуры запуска при
первом вводе в эксплуатацию.
• Активация осуществляется в пользовательском меню.
• Время деаэрации индивидуально настраивается в пользовательском
меню.
• Настройка по умолчанию составляет 12 часов. Затем выполняется
автоматическое переключение в интервальный режим.
Интервальная деаэрация
Для длительной работы следует выбрать программу интервальной
деаэрации. Она задана в качестве настройки по умолчанию в
пользовательском меню.
Во время интервала выполняется непрерывная деаэрация. По завершении
интервала выдерживается пауза. Интервальная деаэрация может быть
ограничена настраиваемым временным промежутком. Настройка времени
возможна в сервисном меню.
• Автоматическая активация по завершении программы длительной
деаэрации.
• Интервал деаэрации (по умолчанию 90 с)
• Пауза (по умолчанию: 120 мин)
• Пуск / стоп (8:00 - 18:00)
Ручной режим
9.2
Использование:
Для проверок и работ по техобслуживанию.
Пуск:
Нажать кнопку «Ручной режим».
1.
Активировать нужную функцию.
2.
Функции:
В ручном режиме пользователь может активировать и проверить следующие
функции:
