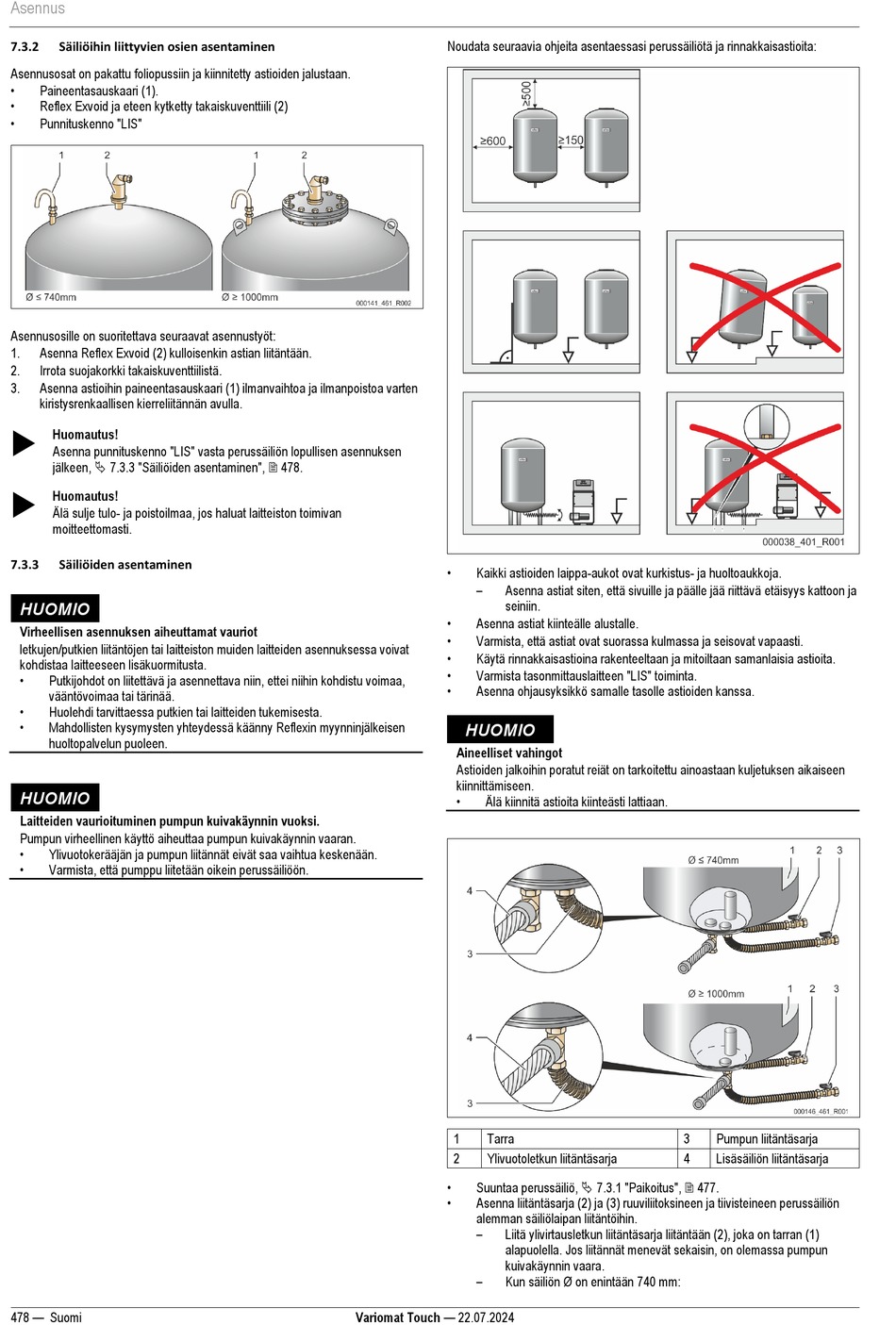

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 478

Asennus
7.3.2 Säiliöihin liittyvien osien asentaminen
Asennusosat on pakattu foliopussiin ja kiinnitetty astioiden jalustaan.
•
Paineentasauskaari (1).
•
Reflex Exvoid ja eteen kytketty takaiskuventtiili (2)
•
Punnituskenno "LIS"
Asennusosille on suoritettava seuraavat asennustyöt:
1. Asenna Reflex Exvoid (2) kulloisenkin astian liitäntään.
2. Irrota suojakorkki takaiskuventtiilistä.
3. Asenna astioihin paineentasauskaari (1) ilmanvaihtoa ja ilmanpoistoa varten
kiristysrenkaallisen kierreliitännän avulla.

Huomautus!
Asenna punnituskenno "LIS" vasta perussäiliön lopullisen asennuksen
jälkeen,  7.3.3 "Säiliöiden asentaminen",  478.

Huomautus!
Älä sulje tulo- ja poistoilmaa, jos haluat laitteiston toimivan
moitteettomasti.
7.3.3 Säiliöiden asentaminen
HUOMIO
Virheellisen asennuksen aiheuttamat vauriot
letkujen/putkien liitäntöjen tai laitteiston muiden laitteiden asennuksessa voivat
kohdistaa laitteeseen lisäkuormitusta.
•
Putkijohdot on liitettävä ja asennettava niin, ettei niihin kohdistu voimaa,
vääntövoimaa tai tärinää.
•
Huolehdi tarvittaessa putkien tai laitteiden tukemisesta.
•
Mahdollisten kysymysten yhteydessä käänny Reflexin myynninjälkeisen
huoltopalvelun puoleen.
HUOMIO
Laitteiden vaurioituminen pumpun kuivakäynnin vuoksi.
Pumpun virheellinen käyttö aiheuttaa pumpun kuivakäynnin vaaran.
•
Ylivuotokerääjän ja pumpun liitännät eivät saa vaihtua keskenään.
•
Varmista, että pumppu liitetään oikein perussäiliöön.
478 — Suomi
Noudata seuraavia ohjeita asentaessasi perussäiliötä ja rinnakkaisastioita:
•
Kaikki astioiden laippa-aukot ovat kurkistus- ja huoltoaukkoja.
–
Asenna astiat siten, että sivuille ja päälle jää riittävä etäisyys kattoon ja
seiniin.
•
Asenna astiat kiinteälle alustalle.
•
Varmista, että astiat ovat suorassa kulmassa ja seisovat vapaasti.
•
Käytä rinnakkaisastioina rakenteeltaan ja mitoiltaan samanlaisia astioita.
•
Varmista tasonmittauslaitteen "LIS" toiminta.
•
Asenna ohjausyksikkö samalle tasolle astioiden kanssa.
HUOMIO
Aineelliset vahingot
Astioiden jalkoihin poratut reiät on tarkoitettu ainoastaan kuljetuksen aikaiseen
kiinnittämiseen.
•
Älä kiinnitä astioita kiinteästi lattiaan.
1 Tarra
2 Ylivuotoletkun liitäntäsarja
•
Suuntaa perussäiliö,  7.3.1 "Paikoitus",  477.
•
Asenna liitäntäsarja (2) ja (3) ruuviliitoksineen ja tiivisteineen perussäiliön
alemman säiliölaipan liitäntöihin.
–
Liitä ylivirtausletkun liitäntäsarja liitäntään (2), joka on tarran (1)
alapuolella. Jos liitännät menevät sekaisin, on olemassa pumpun
kuivakäynnin vaara.
–
Kun säiliön Ø on enintään 740 mm:
Variomat Touch — 22.07.2024
3 Pumpun liitäntäsarja
4 Lisäsäiliön liitäntäsarja
