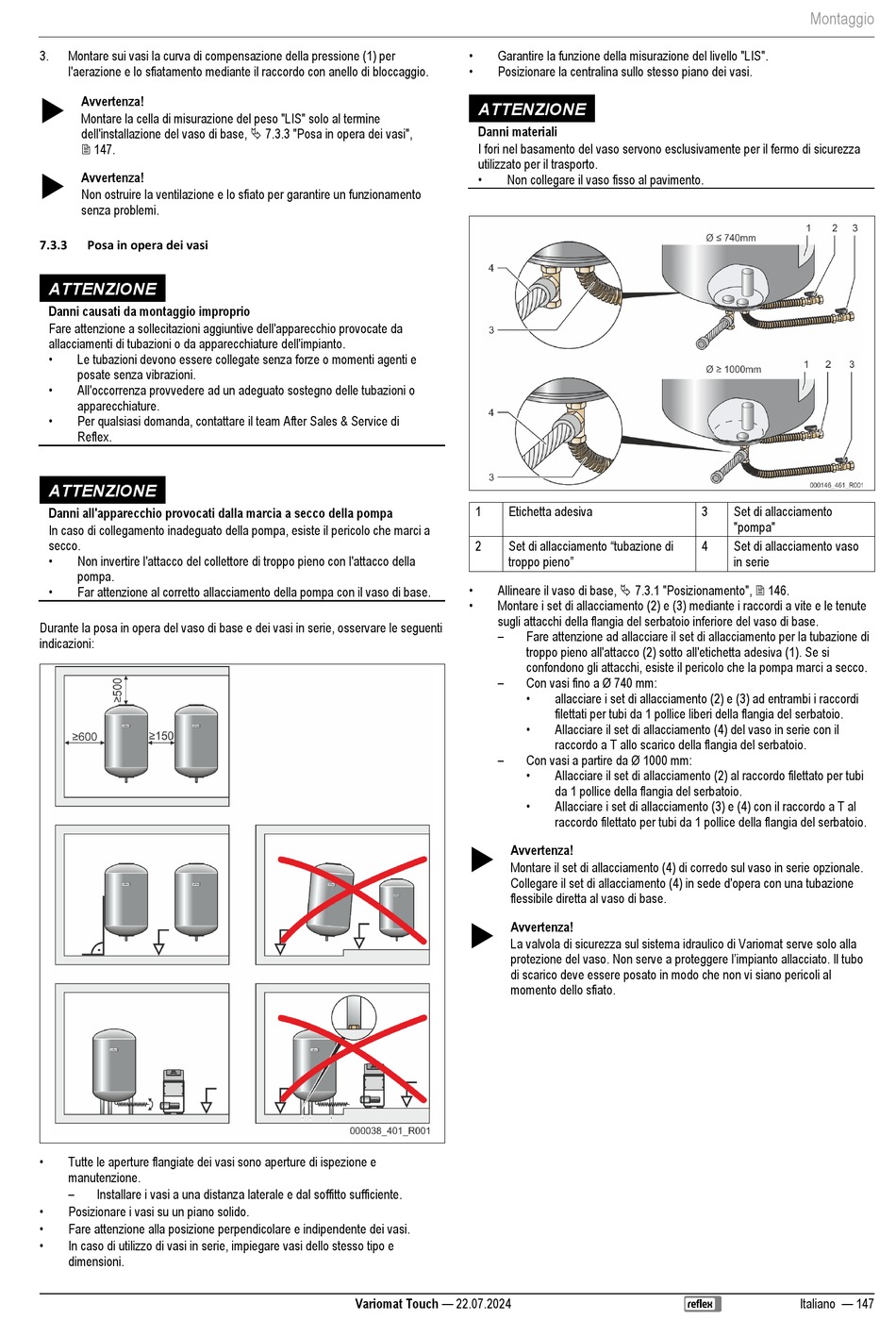

3. Montare sui vasi la curva di compensazione della pressione (1) per
l'aerazione e lo sfiatamento mediante il raccordo con anello di bloccaggio.

Avvertenza!
Montare la cella di misurazione del peso "LIS" solo al termine
dell'installazione del vaso di base,  7.3.3 "Posa in opera dei vasi",
 147.

Avvertenza!
Non ostruire la ventilazione e lo sfiato per garantire un funzionamento
senza problemi.
7.3.3 Posa in opera dei vasi
ATTENZIONE
Danni causati da montaggio improprio
Fare attenzione a sollecitazioni aggiuntive dell'apparecchio provocate da
allacciamenti di tubazioni o da apparecchiature dell'impianto.
•
Le tubazioni devono essere collegate senza forze o momenti agenti e
posate senza vibrazioni.
•
All'occorrenza provvedere ad un adeguato sostegno delle tubazioni o
apparecchiature.
•
Per qualsiasi domanda, contattare il team After Sales & Service di
Reflex.
ATTENZIONE
Danni all'apparecchio provocati dalla marcia a secco della pompa
In caso di collegamento inadeguato della pompa, esiste il pericolo che marci a
secco.
•
Non invertire l'attacco del collettore di troppo pieno con l'attacco della
pompa.
•
Far attenzione al corretto allacciamento della pompa con il vaso di base.
Durante la posa in opera del vaso di base e dei vasi in serie, osservare le seguenti
indicazioni:
•
Tutte le aperture flangiate dei vasi sono aperture di ispezione e
manutenzione.
–
Installare i vasi a una distanza laterale e dal soffitto sufficiente.
•
Posizionare i vasi su un piano solido.
•
Fare attenzione alla posizione perpendicolare e indipendente dei vasi.
•
In caso di utilizzo di vasi in serie, impiegare vasi dello stesso tipo e
dimensioni.
•
Garantire la funzione della misurazione del livello "LIS".
•
Posizionare la centralina sullo stesso piano dei vasi.
ATTENZIONE
Danni materiali
I fori nel basamento del vaso servono esclusivamente per il fermo di sicurezza
utilizzato per il trasporto.
•
Non collegare il vaso fisso al pavimento.
1 Etichetta adesiva
Set di allacciamento "tubazione di
2
troppo pieno"
•
Allineare il vaso di base,  7.3.1 "Posizionamento",  146.
•
Montare i set di allacciamento (2) e (3) mediante i raccordi a vite e le tenute
sugli attacchi della flangia del serbatoio inferiore del vaso di base.
–
–
–

Avvertenza!
Montare il set di allacciamento (4) di corredo sul vaso in serie opzionale.
Collegare il set di allacciamento (4) in sede d'opera con una tubazione
flessibile diretta al vaso di base.

Avvertenza!
La valvola di sicurezza sul sistema idraulico di Variomat serve solo alla
protezione del vaso. Non serve a proteggere l'impianto allacciato. Il tubo
di scarico deve essere posato in modo che non vi siano pericoli al
momento dello sfiato.
Variomat Touch — 22.07.2024
Fare attenzione ad allacciare il set di allacciamento per la tubazione di
troppo pieno all'attacco (2) sotto all'etichetta adesiva (1). Se si
confondono gli attacchi, esiste il pericolo che la pompa marci a secco.
Con vasi fino a Ø 740 mm:
•
allacciare i set di allacciamento (2) e (3) ad entrambi i raccordi
filettati per tubi da 1 pollice liberi della flangia del serbatoio.
•
Allacciare il set di allacciamento (4) del vaso in serie con il
raccordo a T allo scarico della flangia del serbatoio.
Con vasi a partire da Ø 1000 mm:
•
Allacciare il set di allacciamento (2) al raccordo filettato per tubi
da 1 pollice della flangia del serbatoio.
•
Allacciare i set di allacciamento (3) e (4) con il raccordo a T al
raccordo filettato per tubi da 1 pollice della flangia del serbatoio.
Montaggio
Set di allacciamento
3
"pompa"
4 Set di allacciamento vaso
in serie
