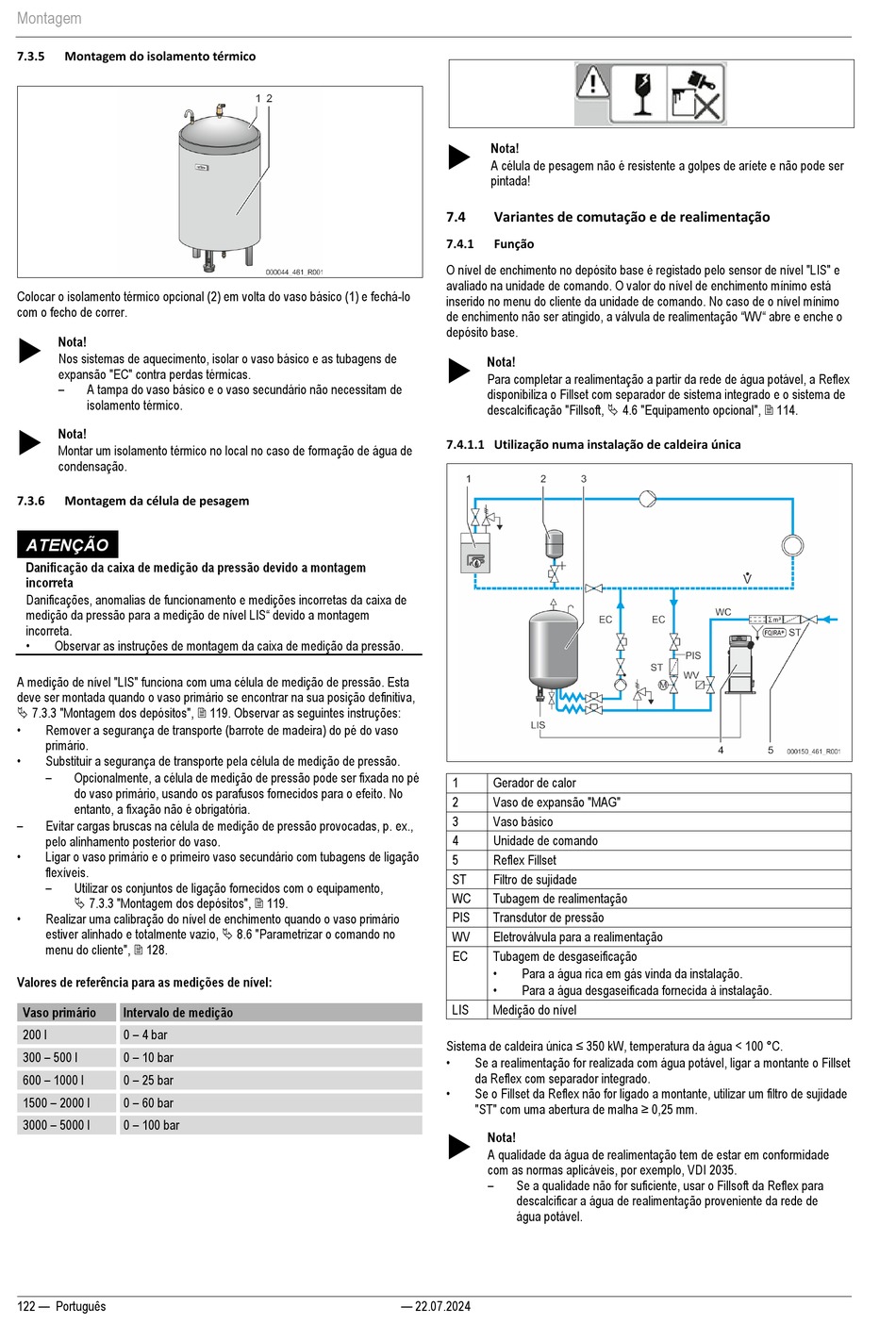

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 122

Montagem
7.3.5 Montagem do isolamento térmico
Colocar o isolamento térmico opcional (2) em volta do vaso básico (1) e fechá-lo
com o fecho de correr.

Nota!
Nos sistemas de aquecimento, isolar o vaso básico e as tubagens de
expansão "EC" contra perdas térmicas.
–
A tampa do vaso básico e o vaso secundário não necessitam de
isolamento térmico.

Nota!
Montar um isolamento térmico no local no caso de formação de água de
condensação.
7.3.6 Montagem da célula de pesagem
ATENÇÃO
Danificação da caixa de medição da pressão devido a montagem
incorreta
Danificações, anomalias de funcionamento e medições incorretas da caixa de
medição da pressão para a medição de nível LIS" devido a montagem
incorreta.
•
Observar as instruções de montagem da caixa de medição da pressão.
A medição de nível "LIS" funciona com uma célula de medição de pressão. Esta
deve ser montada quando o vaso primário se encontrar na sua posição definitiva,
 7.3.3 "Montagem dos depósitos",  119. Observar as seguintes instruções:
•
Remover a segurança de transporte (barrote de madeira) do pé do vaso
primário.
•
Substituir a segurança de transporte pela célula de medição de pressão.
–
Opcionalmente, a célula de medição de pressão pode ser fixada no pé
do vaso primário, usando os parafusos fornecidos para o efeito. No
entanto, a fixação não é obrigatória.
–
Evitar cargas bruscas na célula de medição de pressão provocadas, p. ex.,
pelo alinhamento posterior do vaso.
•
Ligar o vaso primário e o primeiro vaso secundário com tubagens de ligação
flexíveis.
–
Utilizar os conjuntos de ligação fornecidos com o equipamento,
 7.3.3 "Montagem dos depósitos",  119.
•
Realizar uma calibração do nível de enchimento quando o vaso primário
estiver alinhado e totalmente vazio,  8.6 "Parametrizar o comando no
menu do cliente",  128.
Valores de referência para as medições de nível:
Vaso primário Intervalo de medição
0 – 4 bar
200 l
300 – 500 l 0 – 10 bar
600 – 1000 l 0 – 25 bar
1500 – 2000 l 0 – 60 bar
3000 – 5000 l 0 – 100 bar
122 — Português

Nota!
A célula de pesagem não é resistente a golpes de aríete e não pode ser
pintada!
7.4 Variantes de comutação e de realimentação
7.4.1 Função
O nível de enchimento no depósito base é registado pelo sensor de nível "LIS" e
avaliado na unidade de comando. O valor do nível de enchimento mínimo está
inserido no menu do cliente da unidade de comando. No caso de o nível mínimo
de enchimento não ser atingido, a válvula de realimentação "WV" abre e enche o
depósito base.

Nota!
Para completar a realimentação a partir da rede de água potável, a Reflex
disponibiliza o Fillset com separador de sistema integrado e o sistema de
descalcificação "Fillsoft,  4.6 "Equipamento opcional",  114.
7.4.1.1 Utilização numa instalação de caldeira única
1 Gerador de calor
2 Vaso de expansão "MAG"
3 Vaso básico
4 Unidade de comando
5 Reflex Fillset
ST Filtro de sujidade
WC Tubagem de realimentação
PIS Transdutor de pressão
WV Eletroválvula para a realimentação
EC Tubagem de desgaseificação
•
Para a água rica em gás vinda da instalação.
•
Para a água desgaseificada fornecida à instalação.
LIS Medição do nível
Sistema de caldeira única ≤ 350 kW, temperatura da água < 100 °C.
•
Se a realimentação for realizada com água potável, ligar a montante o Fillset
da Reflex com separador integrado.
•
Se o Fillset da Reflex não for ligado a montante, utilizar um filtro de sujidade
"ST" com uma abertura de malha ≥ 0,25 mm.

Nota!
A qualidade da água de realimentação tem de estar em conformidade
com as normas aplicáveis, por exemplo, VDI 2035.
–
Se a qualidade não for suficiente, usar o Fillsoft da Reflex para
descalcificar a água de realimentação proveniente da rede de
água potável.
— 22.07.2024
