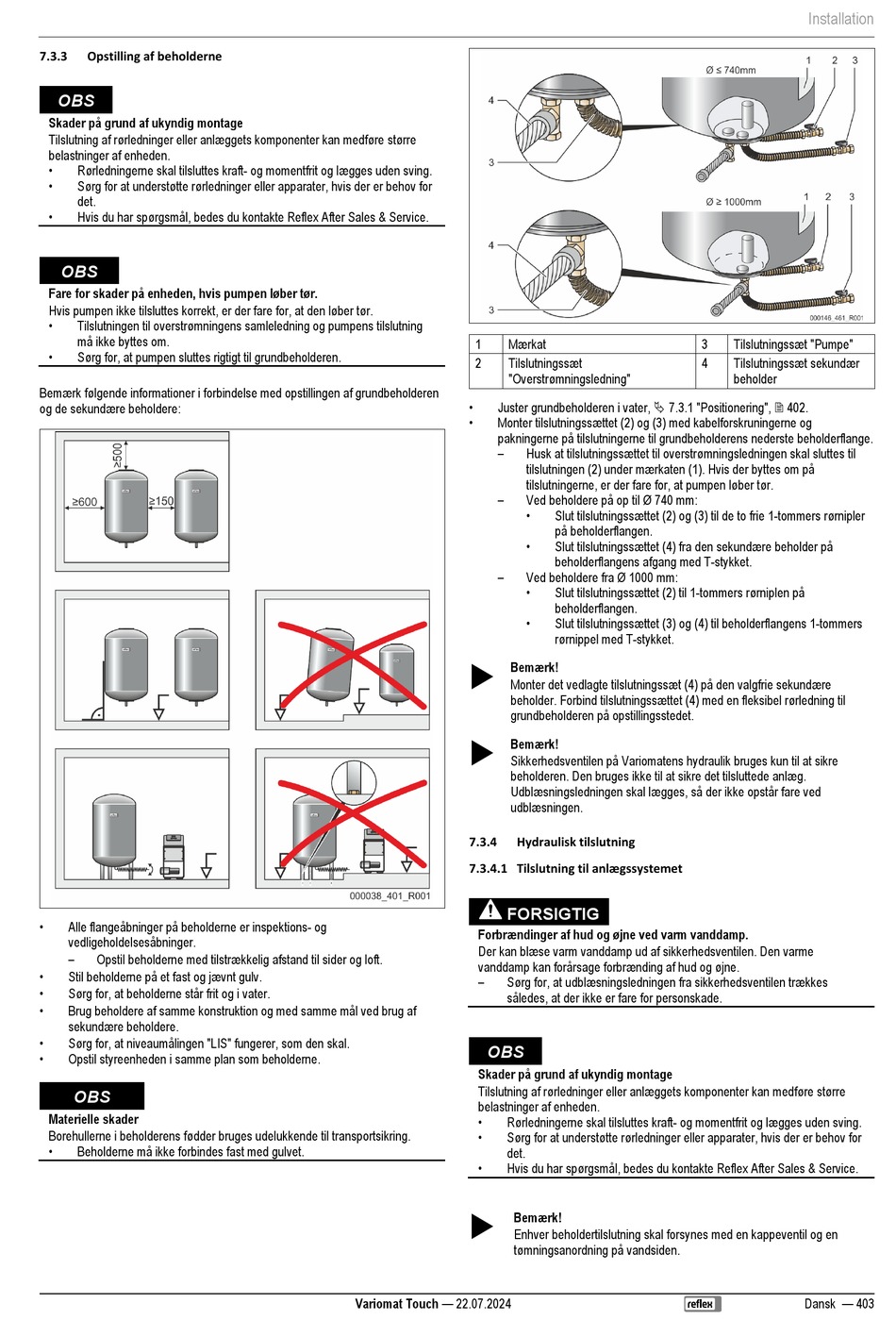

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 403

7.3.3 Opstilling af beholderne
OBS
Skader på grund af ukyndig montage
Tilslutning af rørledninger eller anlæggets komponenter kan medføre større
belastninger af enheden.
•
Rørledningerne skal tilsluttes kraft- og momentfrit og lægges uden sving.
•
Sørg for at understøtte rørledninger eller apparater, hvis der er behov for
det.
•
Hvis du har spørgsmål, bedes du kontakte Reflex After Sales & Service.
OBS
Fare for skader på enheden, hvis pumpen løber tør.
Hvis pumpen ikke tilsluttes korrekt, er der fare for, at den løber tør.
•
Tilslutningen til overstrømningens samleledning og pumpens tilslutning
må ikke byttes om.
•
Sørg for, at pumpen sluttes rigtigt til grundbeholderen.
Bemærk følgende informationer i forbindelse med opstillingen af grundbeholderen
og de sekundære beholdere:
•
Alle flangeåbninger på beholderne er inspektions- og
vedligeholdelsesåbninger.
–
Opstil beholderne med tilstrækkelig afstand til sider og loft.
•
Stil beholderne på et fast og jævnt gulv.
•
Sørg for, at beholderne står frit og i vater.
•
Brug beholdere af samme konstruktion og med samme mål ved brug af
sekundære beholdere.
•
Sørg for, at niveaumålingen "LIS" fungerer, som den skal.
•
Opstil styreenheden i samme plan som beholderne.
OBS
Materielle skader
Borehullerne i beholderens fødder bruges udelukkende til transportsikring.
•
Beholderne må ikke forbindes fast med gulvet.
1 Mærkat
2 Tilslutningssæt
"Overstrømningsledning"
•
Juster grundbeholderen i vater,  7.3.1 "Positionering",  402.
•
Monter tilslutningssættet (2) og (3) med kabelforskruningerne og
pakningerne på tilslutningerne til grundbeholderens nederste beholderflange.
–
–
–

Bemærk!
Monter det vedlagte tilslutningssæt (4) på den valgfrie sekundære
beholder. Forbind tilslutningssættet (4) med en fleksibel rørledning til
grundbeholderen på opstillingsstedet.

Bemærk!
Sikkerhedsventilen på Variomatens hydraulik bruges kun til at sikre
beholderen. Den bruges ikke til at sikre det tilsluttede anlæg.
Udblæsningsledningen skal lægges, så der ikke opstår fare ved
udblæsningen.
7.3.4 Hydraulisk tilslutning
7.3.4.1 Tilslutning til anlægssystemet
FORSIGTIG
Forbrændinger af hud og øjne ved varm vanddamp.
Der kan blæse varm vanddamp ud af sikkerhedsventilen. Den varme
vanddamp kan forårsage forbrænding af hud og øjne.
–
Sørg for, at udblæsningsledningen fra sikkerhedsventilen trækkes
således, at der ikke er fare for personskade.
OBS
Skader på grund af ukyndig montage
Tilslutning af rørledninger eller anlæggets komponenter kan medføre større
belastninger af enheden.
•
Rørledningerne skal tilsluttes kraft- og momentfrit og lægges uden sving.
•
Sørg for at understøtte rørledninger eller apparater, hvis der er behov for
det.
•
Hvis du har spørgsmål, bedes du kontakte Reflex After Sales & Service.

Bemærk!
Enhver beholdertilslutning skal forsynes med en kappeventil og en
tømningsanordning på vandsiden.
Variomat Touch — 22.07.2024
Husk at tilslutningssættet til overstrømningsledningen skal sluttes til
tilslutningen (2) under mærkaten (1). Hvis der byttes om på
tilslutningerne, er der fare for, at pumpen løber tør.
Ved beholdere på op til Ø 740 mm:
•
Slut tilslutningssættet (2) og (3) til de to frie 1-tommers rørnipler
på beholderflangen.
•
Slut tilslutningssættet (4) fra den sekundære beholder på
beholderflangens afgang med T-stykket.
Ved beholdere fra Ø 1000 mm:
•
Slut tilslutningssættet (2) til 1-tommers rørniplen på
beholderflangen.
•
Slut tilslutningssættet (3) og (4) til beholderflangens 1-tommers
rørnippel med T-stykket.
Installation
3 Tilslutningssæt "Pumpe"
4 Tilslutningssæt sekundær
beholder
Dansk — 403
