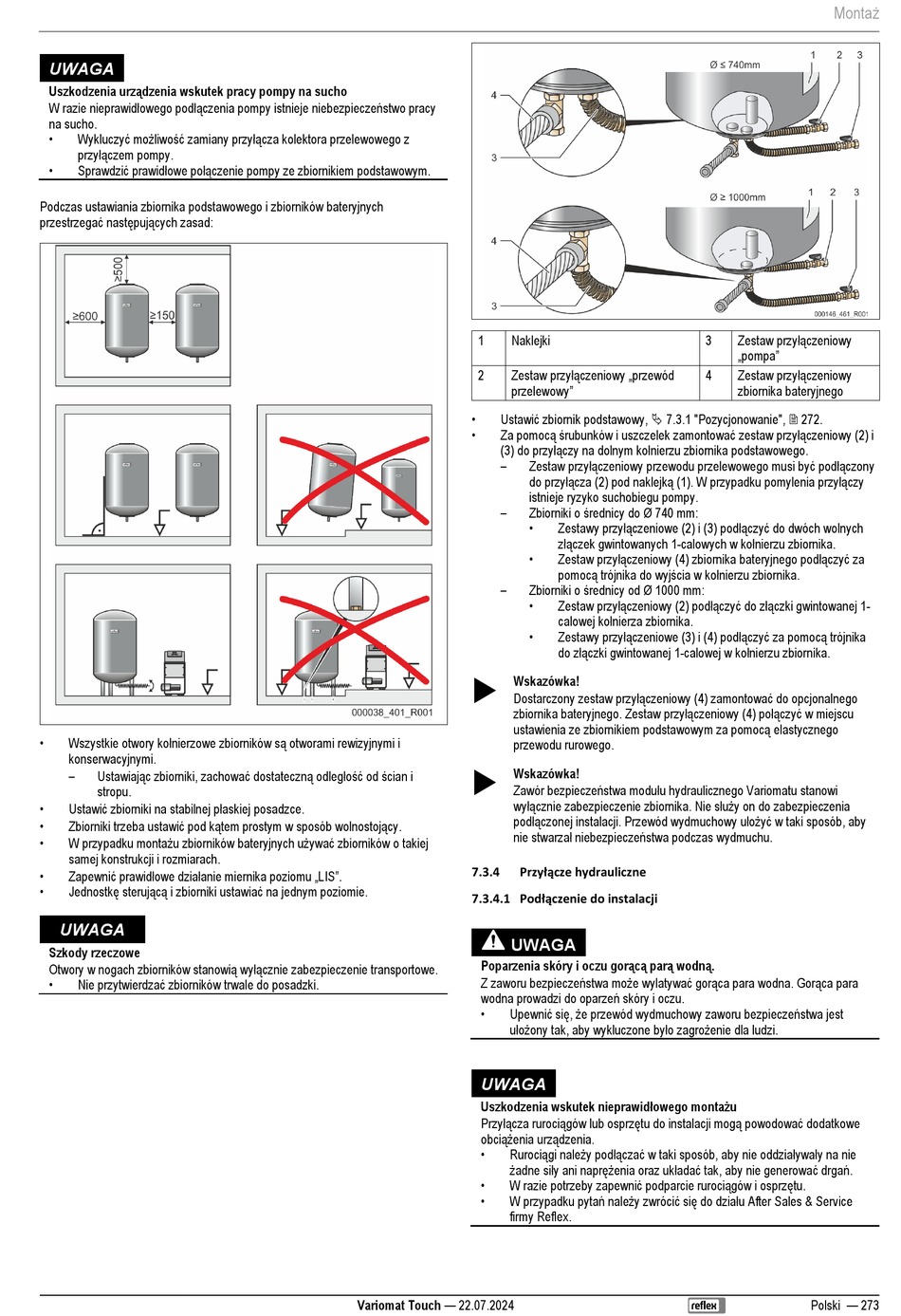

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 273

UWAGA
Uszkodzenia urządzenia wskutek pracy pompy na sucho
W razie nieprawidłowego podłączenia pompy istnieje niebezpieczeństwo pracy
na sucho.
• Wykluczyć możliwość zamiany przyłącza kolektora przelewowego z
przyłączem pompy.
• Sprawdzić prawidłowe połączenie pompy ze zbiornikiem podstawowym.
Podczas ustawiania zbiornika podstawowego i zbiorników bateryjnych
przestrzegać następujących zasad:
• Wszystkie otwory kołnierzowe zbiorników są otworami rewizyjnymi i
konserwacyjnymi.
– Ustawiając zbiorniki, zachować dostateczną odległość od ścian i
stropu.
• Ustawić zbiorniki na stabilnej płaskiej posadzce.
• Zbiorniki trzeba ustawić pod kątem prostym w sposób wolnostojący.
• W przypadku montażu zbiorników bateryjnych używać zbiorników o takiej
samej konstrukcji i rozmiarach.
• Zapewnić prawidłowe działanie miernika poziomu „LIS".
• Jednostkę sterującą i zbiorniki ustawiać na jednym poziomie.
UWAGA
Szkody rzeczowe
Otwory w nogach zbiorników stanowią wyłącznie zabezpieczenie transportowe.
• Nie przytwierdzać zbiorników trwale do posadzki.
1 Naklejki
Zestaw przyłączeniowy „przewód
2
przelewowy"
• Ustawić zbiornik podstawowy,  7.3.1 "Pozycjonowanie",  272.
• Za pomocą śrubunków i uszczelek zamontować zestaw przyłączeniowy (2) i
(3) do przyłączy na dolnym kołnierzu zbiornika podstawowego.
–
–
–

Wskazówka!
Dostarczony zestaw przyłączeniowy (4) zamontować do opcjonalnego
zbiornika bateryjnego. Zestaw przyłączeniowy (4) połączyć w miejscu
ustawienia ze zbiornikiem podstawowym za pomocą elastycznego
przewodu rurowego.

Wskazówka!
Zawór bezpieczeństwa modułu hydraulicznego Variomatu stanowi
wyłącznie zabezpieczenie zbiornika. Nie służy on do zabezpieczenia
podłączonej instalacji. Przewód wydmuchowy ułożyć w taki sposób, aby
nie stwarzał niebezpieczeństwa podczas wydmuchu.
Przyłącze hydrauliczne
7.3.4
7.3.4.1 Podłączenie do instalacji
UWAGA
Poparzenia skóry i oczu gorącą parą wodną.
Z zaworu bezpieczeństwa może wylatywać gorąca para wodna. Gorąca para
wodna prowadzi do oparzeń skóry i oczu.
• Upewnić się, że przewód wydmuchowy zaworu bezpieczeństwa jest
ułożony tak, aby wykluczone było zagrożenie dla ludzi.
UWAGA
Uszkodzenia wskutek nieprawidłowego montażu
Przyłącza rurociągów lub osprzętu do instalacji mogą powodować dodatkowe
obciążenia urządzenia.
• Rurociągi należy podłączać w taki sposób, aby nie oddziaływały na nie
żadne siły ani naprężenia oraz układać tak, aby nie generować drgań.
• W razie potrzeby zapewnić podparcie rurociągów i osprzętu.
• W przypadku pytań należy zwrócić się do działu After Sales & Service
firmy Reflex.
Variomat Touch — 22.07.2024
Zestaw przyłączeniowy przewodu przelewowego musi być podłączony
do przyłącza (2) pod naklejką (1). W przypadku pomylenia przyłączy
istnieje ryzyko suchobiegu pompy.
Zbiorniki o średnicy do Ø 740 mm:
• Zestawy przyłączeniowe (2) i (3) podłączyć do dwóch wolnych
złączek gwintowanych 1-calowych w kołnierzu zbiornika.
• Zestaw przyłączeniowy (4) zbiornika bateryjnego podłączyć za
pomocą trójnika do wyjścia w kołnierzu zbiornika.
Zbiorniki o średnicy od Ø 1000 mm:
• Zestaw przyłączeniowy (2) podłączyć do złączki gwintowanej 1-
calowej kołnierza zbiornika.
• Zestawy przyłączeniowe (3) i (4) podłączyć za pomocą trójnika
do złączki gwintowanej 1-calowej w kołnierzu zbiornika.
Montaż
Zestaw przyłączeniowy
3
„pompa"
Zestaw przyłączeniowy
4
zbiornika bateryjnego
Polski — 273
