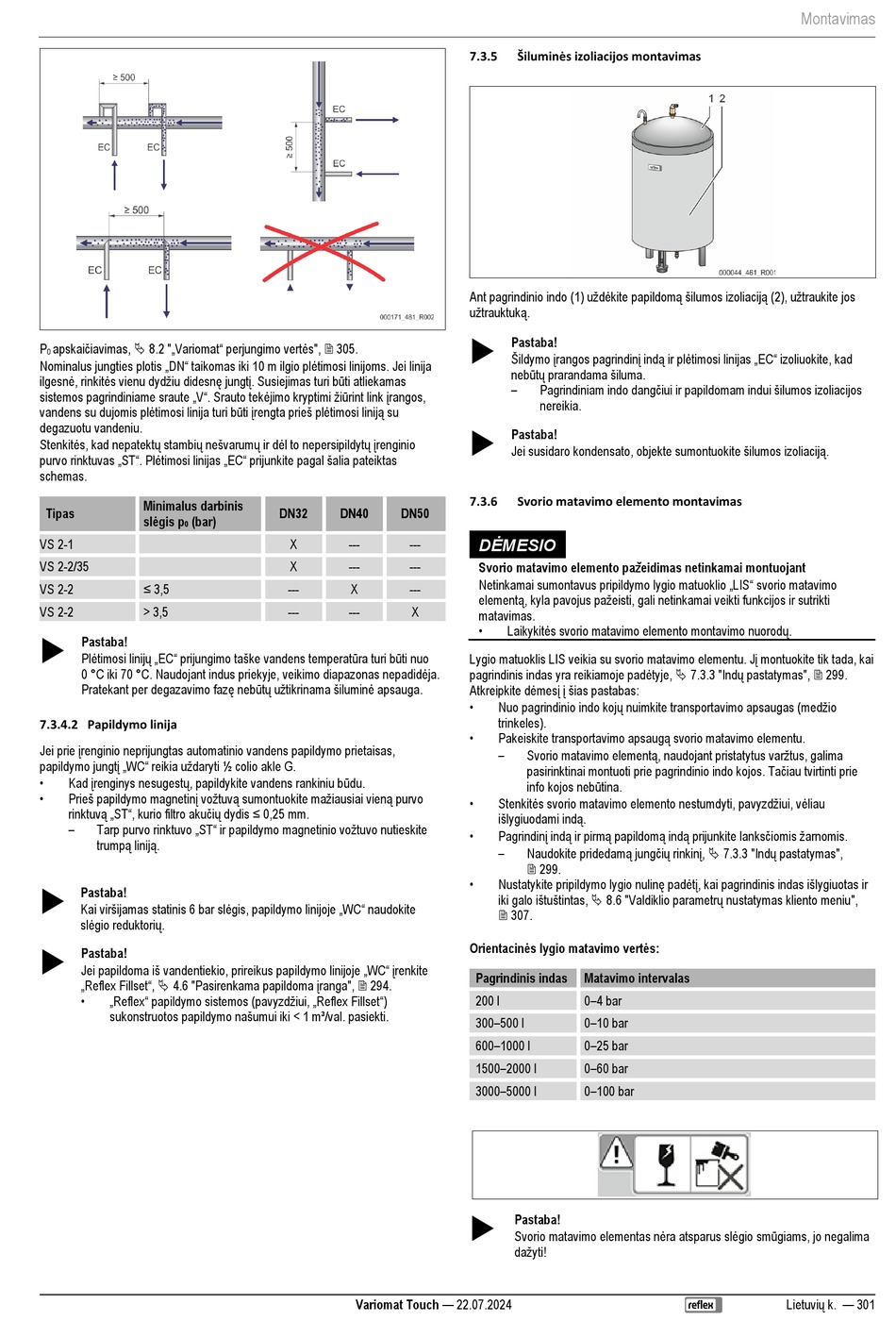

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 301

apskaičiavimas,  8.2 "„Variomat" perjungimo vertės",  305.
P
0
Nominalus jungties plotis „DN" taikomas iki 10 m ilgio plėtimosi linijoms. Jei linija
ilgesnė, rinkitės vienu dydžiu didesnę jungtį. Susiejimas turi būti atliekamas
sistemos pagrindiniame sraute „V". Srauto tekėjimo kryptimi žiūrint link įrangos,
vandens su dujomis plėtimosi linija turi būti įrengta prieš plėtimosi liniją su
degazuotu vandeniu.
Stenkitės, kad nepatektų stambių nešvarumų ir dėl to nepersipildytų įrenginio
purvo rinktuvas „ST". Plėtimosi linijas „EC" prijunkite pagal šalia pateiktas
schemas.
Minimalus darbinis
Tipas
slėgis p
(bar)
0
VS 2-1
VS 2-2/35
≤ 3,5
VS 2-2
VS 2-2 > 3,5

Pastaba!
Plėtimosi linijų „EC" prijungimo taške vandens temperatūra turi būti nuo
0 °C iki 70 °C. Naudojant indus priekyje, veikimo diapazonas nepadidėja.
Pratekant per degazavimo fazę nebūtų užtikrinama šiluminė apsauga.
7.3.4.2 Papildymo linija
Jei prie įrenginio neprijungtas automatinio vandens papildymo prietaisas,
papildymo jungtį „WC" reikia uždaryti ½ colio akle G.
• Kad įrenginys nesugestų, papildykite vandens rankiniu būdu.
• Prieš papildymo magnetinį vožtuvą sumontuokite mažiausiai vieną purvo
rinktuvą „ST", kurio filtro akučių dydis ≤ 0,25 mm.
– Tarp purvo rinktuvo „ST" ir papildymo magnetinio vožtuvo nutieskite
trumpą liniją.

Pastaba!
Kai viršijamas statinis 6 bar slėgis, papildymo linijoje „WC" naudokite
slėgio reduktorių.

Pastaba!
Jei papildoma iš vandentiekio, prireikus papildymo linijoje „WC" įrenkite
„Reflex Fillset",  4.6 "Pasirenkama papildoma įranga",  294.
• „Reflex" papildymo sistemos (pavyzdžiui, „Reflex Fillset")
sukonstruotos papildymo našumui iki < 1 m³/val. pasiekti.
DN32 DN40 DN50
X --- ---
X --- ---
--- X ---
--- --- X
Variomat Touch — 22.07.2024
Šiluminės izoliacijos montavimas
7.3.5
Ant pagrindinio indo (1) uždėkite papildomą šilumos izoliaciją (2), užtraukite jos
užtrauktuką.

Pastaba!
Šildymo įrangos pagrindinį indą ir plėtimosi linijas „EC" izoliuokite, kad
nebūtų prarandama šiluma.
– Pagrindiniam indo dangčiui ir papildomam indui šilumos izoliacijos
nereikia.

Pastaba!
Jei susidaro kondensato, objekte sumontuokite šilumos izoliaciją.
7.3.6 Svorio matavimo elemento montavimas
DĖMESIO
Svorio matavimo elemento pažeidimas netinkamai montuojant
Netinkamai sumontavus pripildymo lygio matuoklio „LIS" svorio matavimo
elementą, kyla pavojus pažeisti, gali netinkamai veikti funkcijos ir sutrikti
matavimas.
• Laikykitės svorio matavimo elemento montavimo nuorodų.
Lygio matuoklis LIS veikia su svorio matavimo elementu. Jį montuokite tik tada, kai
pagrindinis indas yra reikiamoje padėtyje,  7.3.3 "Indų pastatymas",  299.
Atkreipkite dėmesį į šias pastabas:
• Nuo pagrindinio indo kojų nuimkite transportavimo apsaugas (medžio
trinkeles).
• Pakeiskite transportavimo apsaugą svorio matavimo elementu.
– Svorio matavimo elementą, naudojant pristatytus varžtus, galima
pasirinktinai montuoti prie pagrindinio indo kojos. Tačiau tvirtinti prie
info kojos nebūtina.
• Stenkitės svorio matavimo elemento nestumdyti, pavyzdžiui, vėliau
išlygiuodami indą.
• Pagrindinį indą ir pirmą papildomą indą prijunkite lanksčiomis žarnomis.
– Naudokite pridedamą jungčių rinkinį,  7.3.3 "Indų pastatymas",
 299.
• Nustatykite pripildymo lygio nulinę padėtį, kai pagrindinis indas išlygiuotas ir
iki galo ištuštintas,  8.6 "Valdiklio parametrų nustatymas kliento meniu",
 307.
Orientacinės lygio matavimo vertės:
Pagrindinis indas Matavimo intervalas
200 l 0–4 bar
300–500 l 0–10 bar
600–1000 l 0–25 bar
1500–2000 l 0–60 bar
3000–5000 l 0–100 bar

Pastaba!
Svorio matavimo elementas nėra atsparus slėgio smūgiams, jo negalima
dažyti!
Montavimas
