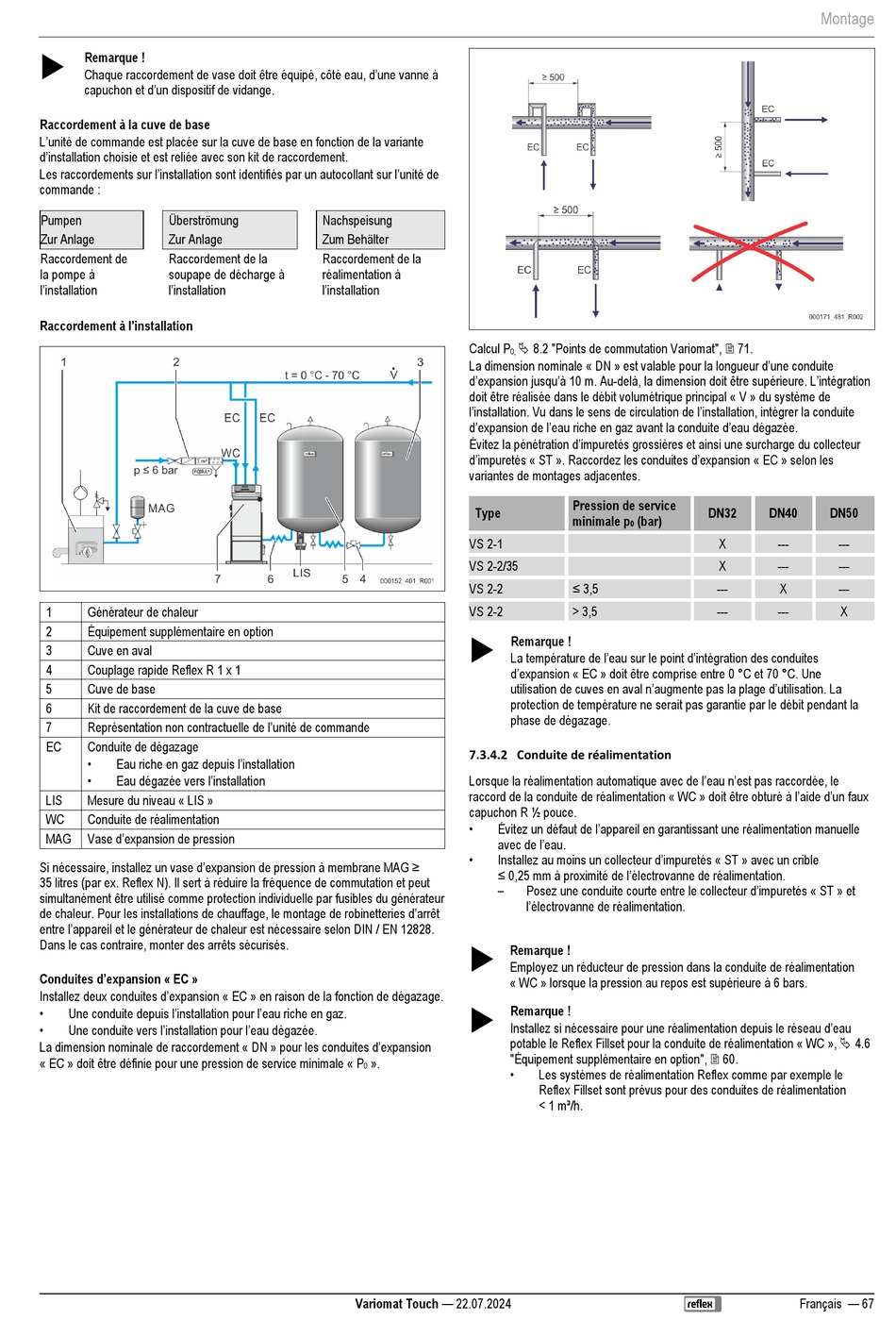

Remarque !
Chaque raccordement de vase doit être équipé, côté eau, d'une vanne à
capuchon et d'un dispositif de vidange.
Raccordement à la cuve de base
L'unité de commande est placée sur la cuve de base en fonction de la variante
d'installation choisie et est reliée avec son kit de raccordement.
Les raccordements sur l'installation sont identifiés par un autocollant sur l'unité de
commande :
Pumpen
Überströmung
Zur Anlage
Zur Anlage
Raccordement de
Raccordement de la
la pompe à
soupape de décharge à
l'installation
l'installation
Raccordement à l'installation
1
Générateur de chaleur
2
Équipement supplémentaire en option
3
Cuve en aval
4
Couplage rapide Reflex R 1 x 1
5
Cuve de base
6
Kit de raccordement de la cuve de base
Représentation non contractuelle de l'unité de commande
7
EC
Conduite de dégazage
•
Eau riche en gaz depuis l'installation
•
Eau dégazée vers l'installation
LIS
Mesure du niveau « LIS »
WC
Conduite de réalimentation
Vase d'expansion de pression
MAG
Si nécessaire, installez un vase d'expansion de pression à membrane MAG ≥
35 litres (par ex. Reflex N). Il sert à réduire la fréquence de commutation et peut
simultanément être utilisé comme protection individuelle par fusibles du générateur
de chaleur. Pour les installations de chauffage, le montage de robinetteries d'arrêt
entre l'appareil et le générateur de chaleur est nécessaire selon DIN / EN 12828.
Dans le cas contraire, monter des arrêts sécurisés.
Conduites d'expansion « EC »
Installez deux conduites d'expansion « EC » en raison de la fonction de dégazage.
•
Une conduite depuis l'installation pour l'eau riche en gaz.
•
Une conduite vers l'installation pour l'eau dégazée.
La dimension nominale de raccordement « DN » pour les conduites d'expansion
« EC » doit être définie pour une pression de service minimale « P
Nachspeisung
Zum Behälter
Raccordement de la
réalimentation à
l'installation
Calcul P
La dimension nominale « DN » est valable pour la longueur d'une conduite
d'expansion jusqu'à 10 m. Au-delà, la dimension doit être supérieure. L'intégration
doit être réalisée dans le débit volumétrique principal « V » du système de
l'installation. Vu dans le sens de circulation de l'installation, intégrer la conduite
d'expansion de l'eau riche en gaz avant la conduite d'eau dégazée.
Évitez la pénétration d'impuretés grossières et ainsi une surcharge du collecteur
d'impuretés « ST ». Raccordez les conduites d'expansion « EC » selon les
variantes de montages adjacentes.
Type
VS 2-1
VS 2-2/35
VS 2-2
VS 2-2
7.3.4.2 Conduite de réalimentation
Lorsque la réalimentation automatique avec de l'eau n'est pas raccordée, le
raccord de la conduite de réalimentation « WC » doit être obturé à l'aide d'un faux
capuchon R ½ pouce.
•
•
».
0
Variomat Touch — 22.07.2024
8.2 "Points de commutation Variomat", 71.
0,
Pression de service
minimale p
(bar)
0
≤ 3,5
> 3,5
Remarque !
La température de l'eau sur le point d'intégration des conduites
d'expansion « EC » doit être comprise entre 0 °C et 70 °C. Une
utilisation de cuves en aval n'augmente pas la plage d'utilisation. La
protection de température ne serait pas garantie par le débit pendant la
phase de dégazage.
Évitez un défaut de l'appareil en garantissant une réalimentation manuelle
avec de l'eau.
Installez au moins un collecteur d'impuretés « ST » avec un crible
≤ 0,25 mm à proximité de l'électrovanne de réalimentation.
–
Posez une conduite courte entre le collecteur d'impuretés « ST » et
l'électrovanne de réalimentation.
Remarque !
Employez un réducteur de pression dans la conduite de réalimentation
« WC » lorsque la pression au repos est supérieure à 6 bars.
Remarque !
Installez si nécessaire pour une réalimentation depuis le réseau d'eau
potable le Reflex Fillset pour la conduite de réalimentation « WC », 4.6
"Équipement supplémentaire en option", 60.
•
Les systèmes de réalimentation Reflex comme par exemple le
Reflex Fillset sont prévus pour des conduites de réalimentation
< 1 m³/h.
Montage
DN32
DN40
DN50
X
---
---
X
---
---
---
X
---
---
---
X
Français — 67
