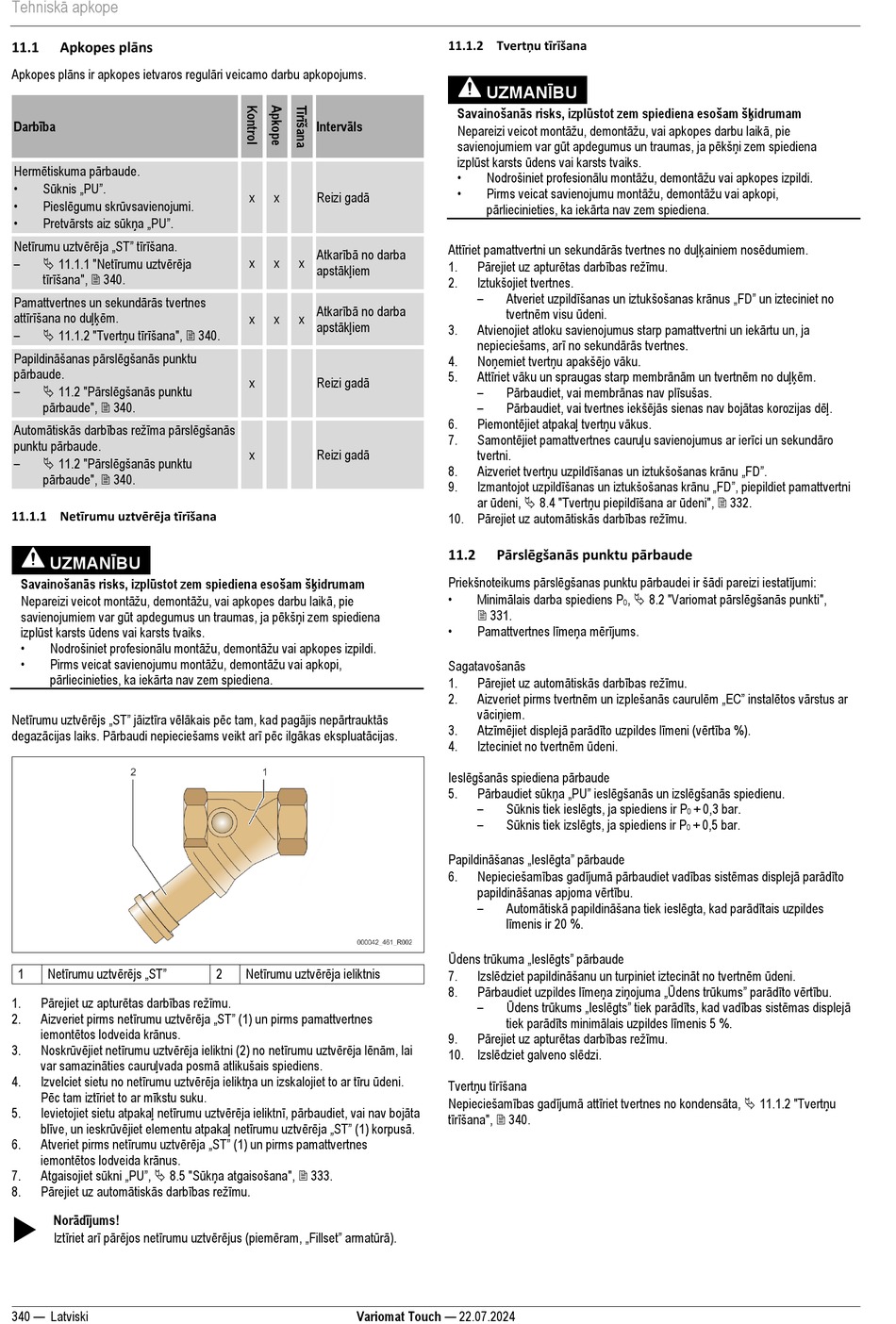

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 340

Tehniskā apkope
Apkopes plāns
11.1
Apkopes plāns ir apkopes ietvaros regulāri veicamo darbu apkopojums.
Darbība
Hermētiskuma pārbaude.
• Sūknis „PU".
• Pieslēgumu skrūvsavienojumi.
• Pretvārsts aiz sūkņa „PU".
Netīrumu uztvērēja „ST" tīrīšana.
–  11.1.1 "Netīrumu uztvērēja
tīrīšana",  340.
Pamattvertnes un sekundārās tvertnes
attīrīšana no duļķēm.
–  11.1.2 "Tvertņu tīrīšana",  340.
Papildināšanas pārslēgšanās punktu
pārbaude.
–  11.2 "Pārslēgšanās punktu
pārbaude",  340.
Automātiskās darbības režīma pārslēgšanās
punktu pārbaude.
–  11.2 "Pārslēgšanās punktu
pārbaude",  340.
11.1.1 Netīrumu uztvērēja tīrīšana
UZMANĪBU
Savainošanās risks, izplūstot zem spiediena esošam šķidrumam
Nepareizi veicot montāžu, demontāžu, vai apkopes darbu laikā, pie
savienojumiem var gūt apdegumus un traumas, ja pēkšņi zem spiediena
izplūst karsts ūdens vai karsts tvaiks.
• Nodrošiniet profesionālu montāžu, demontāžu vai apkopes izpildi.
• Pirms veicat savienojumu montāžu, demontāžu vai apkopi,
pārliecinieties, ka iekārta nav zem spiediena.
Netīrumu uztvērējs „ST" jāiztīra vēlākais pēc tam, kad pagājis nepārtrauktās
degazācijas laiks. Pārbaudi nepieciešams veikt arī pēc ilgākas ekspluatācijas.
Netīrumu uztvērējs „ST"
1
Pārejiet uz apturētas darbības režīmu.
1.
Aizveriet pirms netīrumu uztvērēja „ST" (1) un pirms pamattvertnes
2.
iemontētos lodveida krānus.
Noskrūvējiet netīrumu uztvērēja ieliktni (2) no netīrumu uztvērēja lēnām, lai
3.
var samazināties cauruļvada posmā atlikušais spiediens.
Izvelciet sietu no netīrumu uztvērēja ieliktņa un izskalojiet to ar tīru ūdeni.
4.
Pēc tam iztīriet to ar mīkstu suku.
Ievietojiet sietu atpakaļ netīrumu uztvērēja ieliktnī, pārbaudiet, vai nav bojāta
5.
blīve, un ieskrūvējiet elementu atpakaļ netīrumu uztvērēja „ST" (1) korpusā.
Atveriet pirms netīrumu uztvērēja „ST" (1) un pirms pamattvertnes
6.
iemontētos lodveida krānus.
Atgaisojiet sūkni „PU",  8.5 "Sūkņa atgaisošana",  333.
7.
Pārejiet uz automātiskās darbības režīmu.
8.
Norādījums!

Iztīriet arī pārējos netīrumu uztvērējus (piemēram, „Fillset" armatūrā).
340 — Latviski
Intervāls
Reizi gadā
x x
Atkarībā no darba
x x x
apstākļiem
Atkarībā no darba
x x x
apstākļiem
Reizi gadā
x
Reizi gadā
x
Netīrumu uztvērēja ieliktnis
2
Variomat Touch — 22.07.2024
11.1.2 Tvertņu tīrīšana
UZMANĪBU
Savainošanās risks, izplūstot zem spiediena esošam šķidrumam
Nepareizi veicot montāžu, demontāžu, vai apkopes darbu laikā, pie
savienojumiem var gūt apdegumus un traumas, ja pēkšņi zem spiediena
izplūst karsts ūdens vai karsts tvaiks.
• Nodrošiniet profesionālu montāžu, demontāžu vai apkopes izpildi.
• Pirms veicat savienojumu montāžu, demontāžu vai apkopi,
pārliecinieties, ka iekārta nav zem spiediena.
Attīriet pamattvertni un sekundārās tvertnes no duļķainiem nosēdumiem.
Pārejiet uz apturētas darbības režīmu.
1.
Iztukšojiet tvertnes.
2.
– Atveriet uzpildīšanas un iztukšošanas krānus „FD" un izteciniet no
tvertnēm visu ūdeni.
Atvienojiet atloku savienojumus starp pamattvertni un iekārtu un, ja
3.
nepieciešams, arī no sekundārās tvertnes.
Noņemiet tvertņu apakšējo vāku.
4.
Attīriet vāku un spraugas starp membrānām un tvertnēm no duļķēm.
5.
– Pārbaudiet, vai membrānas nav plīsušas.
– Pārbaudiet, vai tvertnes iekšējās sienas nav bojātas korozijas dēļ.
Piemontējiet atpakaļ tvertņu vākus.
6.
Samontējiet pamattvertnes cauruļu savienojumus ar ierīci un sekundāro
7.
tvertni.
Aizveriet tvertņu uzpildīšanas un iztukšošanas krānu „FD".
8.
Izmantojot uzpildīšanas un iztukšošanas krānu „FD", piepildiet pamattvertni
9.
ar ūdeni,  8.4 "Tvertņu piepildīšana ar ūdeni",  332.
10. Pārejiet uz automātiskās darbības režīmu.
Pārslēgšanās punktu pārbaude
11.2
Priekšnoteikums pārslēgšanas punktu pārbaudei ir šādi pareizi iestatījumi:
• Minimālais darba spiediens P
 331.
• Pamattvertnes līmeņa mērījums.
Sagatavošanās
Pārejiet uz automātiskās darbības režīmu.
1.
Aizveriet pirms tvertnēm un izplešanās caurulēm „EC" instalētos vārstus ar
2.
vāciņiem.
Atzīmējiet displejā parādīto uzpildes līmeni (vērtība %).
3.
Izteciniet no tvertnēm ūdeni.
4.
Ieslēgšanās spiediena pārbaude
Pārbaudiet sūkņa „PU" ieslēgšanās un izslēgšanās spiedienu.
5.
– Sūknis tiek ieslēgts, ja spiediens ir P
– Sūknis tiek izslēgts, ja spiediens ir P
Papildināšanas „Ieslēgta" pārbaude
Nepieciešamības gadījumā pārbaudiet vadības sistēmas displejā parādīto
6.
papildināšanas apjoma vērtību.
– Automātiskā papildināšana tiek ieslēgta, kad parādītais uzpildes
līmenis ir 20 %.
Ūdens trūkuma „Ieslēgts" pārbaude
Izslēdziet papildināšanu un turpiniet iztecināt no tvertnēm ūdeni.
7.
Pārbaudiet uzpildes līmeņa ziņojuma „Ūdens trūkums" parādīto vērtību.
8.
– Ūdens trūkums „Ieslēgts" tiek parādīts, kad vadības sistēmas displejā
tiek parādīts minimālais uzpildes līmenis 5 %.
Pārejiet uz apturētas darbības režīmu.
9.
10. Izslēdziet galveno slēdzi.
Tvertņu tīrīšana
Nepieciešamības gadījumā attīriet tvertnes no kondensāta,  11.1.2 "Tvertņu
tīrīšana",  340.
,  8.2 "Variomat pārslēgšanās punkti",
0
+ 0,3 bar.
0
+ 0,5 bar.
0
