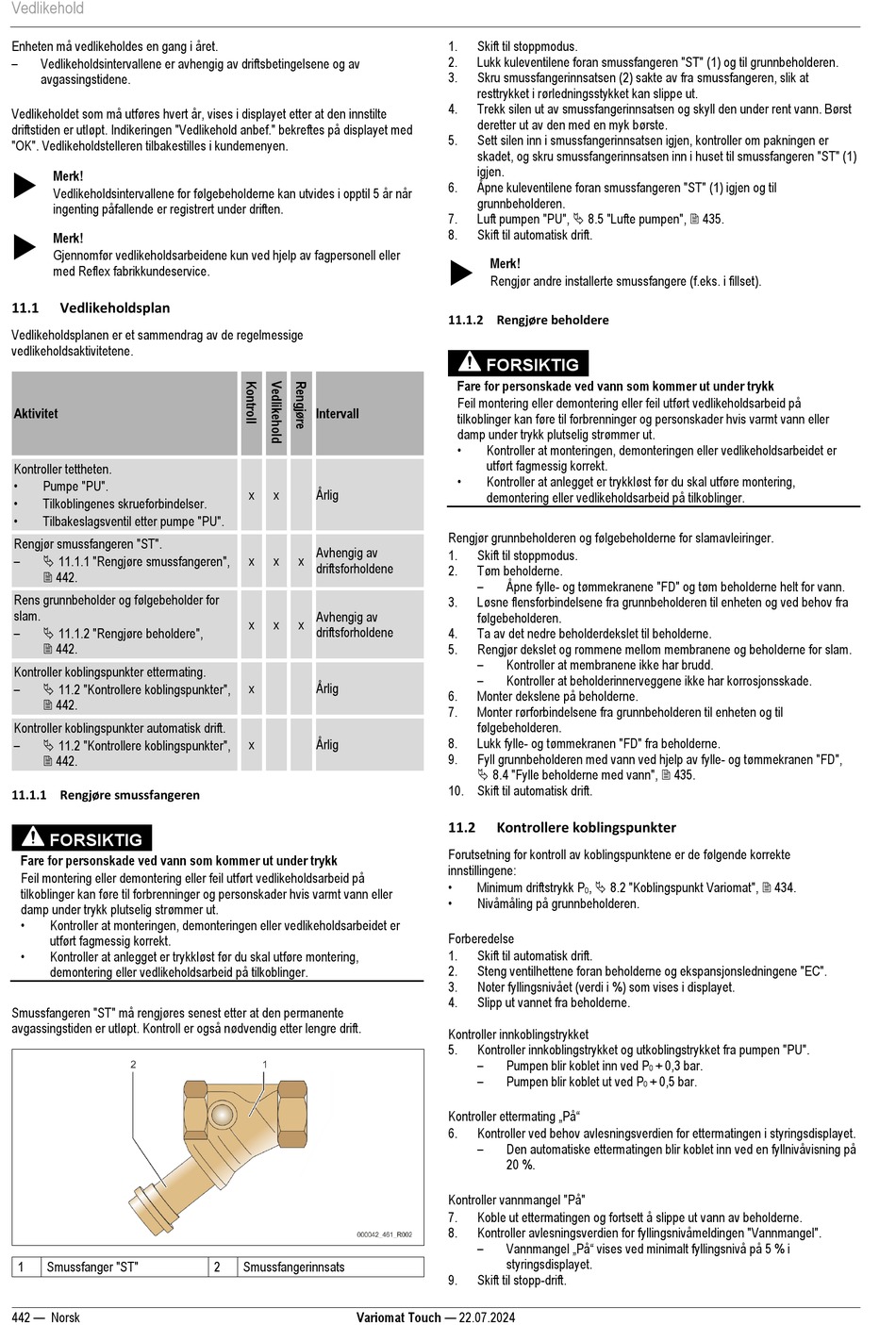

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 442

Vedlikehold
Enheten må vedlikeholdes en gang i året.
–
Vedlikeholdsintervallene er avhengig av driftsbetingelsene og av
avgassingstidene.
Vedlikeholdet som må utføres hvert år, vises i displayet etter at den innstilte
driftstiden er utløpt. Indikeringen "Vedlikehold anbef." bekreftes på displayet med
"OK". Vedlikeholdstelleren tilbakestilles i kundemenyen.

Merk!
Vedlikeholdsintervallene for følgebeholderne kan utvides i opptil 5 år når
ingenting påfallende er registrert under driften.

Merk!
Gjennomfør vedlikeholdsarbeidene kun ved hjelp av fagpersonell eller
med Reflex fabrikkundeservice.
11.1 Vedlikeholdsplan
Vedlikeholdsplanen er et sammendrag av de regelmessige
vedlikeholdsaktivitetene.
Aktivitet
Kontroller tettheten.
•
Pumpe "PU".
•
Tilkoblingenes skrueforbindelser.
•
Tilbakeslagsventil etter pumpe "PU".
Rengjør smussfangeren "ST".
–
 11.1.1 "Rengjøre smussfangeren",
 442.
Rens grunnbeholder og følgebeholder for
slam.
–
 11.1.2 "Rengjøre beholdere",
 442.
Kontroller koblingspunkter ettermating.
–
 11.2 "Kontrollere koblingspunkter",
 442.
Kontroller koblingspunkter automatisk drift.
–
 11.2 "Kontrollere koblingspunkter",
 442.
11.1.1 Rengjøre smussfangeren
FORSIKTIG
Fare for personskade ved vann som kommer ut under trykk
Feil montering eller demontering eller feil utført vedlikeholdsarbeid på
tilkoblinger kan føre til forbrenninger og personskader hvis varmt vann eller
damp under trykk plutselig strømmer ut.
•
Kontroller at monteringen, demonteringen eller vedlikeholdsarbeidet er
utført fagmessig korrekt.
•
Kontroller at anlegget er trykkløst før du skal utføre montering,
demontering eller vedlikeholdsarbeid på tilkoblinger.
Smussfangeren "ST" må rengjøres senest etter at den permanente
avgassingstiden er utløpt. Kontroll er også nødvendig etter lengre drift.
1 Smussfanger "ST"
442 — Norsk
Intervall
x x Årlig
Avhengig av
x x x
driftsforholdene
Avhengig av
x x x
driftsforholdene
x Årlig
x Årlig
2 Smussfangerinnsats
Variomat Touch — 22.07.2024
1. Skift til stoppmodus.
2. Lukk kuleventilene foran smussfangeren "ST" (1) og til grunnbeholderen.
3. Skru smussfangerinnsatsen (2) sakte av fra smussfangeren, slik at
resttrykket i rørledningsstykket kan slippe ut.
4. Trekk silen ut av smussfangerinnsatsen og skyll den under rent vann. Børst
deretter ut av den med en myk børste.
5. Sett silen inn i smussfangerinnsatsen igjen, kontroller om pakningen er
skadet, og skru smussfangerinnsatsen inn i huset til smussfangeren "ST" (1)
igjen.
6. Åpne kuleventilene foran smussfangeren "ST" (1) igjen og til
grunnbeholderen.
Luft pumpen "PU",  8.5 "Lufte pumpen",  435.
7.
8. Skift til automatisk drift.

Merk!
Rengjør andre installerte smussfangere (f.eks. i fillset).
11.1.2 Rengjøre beholdere
FORSIKTIG
Fare for personskade ved vann som kommer ut under trykk
Feil montering eller demontering eller feil utført vedlikeholdsarbeid på
tilkoblinger kan føre til forbrenninger og personskader hvis varmt vann eller
damp under trykk plutselig strømmer ut.
•
Kontroller at monteringen, demonteringen eller vedlikeholdsarbeidet er
utført fagmessig korrekt.
•
Kontroller at anlegget er trykkløst før du skal utføre montering,
demontering eller vedlikeholdsarbeid på tilkoblinger.
Rengjør grunnbeholderen og følgebeholderne for slamavleiringer.
1. Skift til stoppmodus.
2. Tøm beholderne.
–
Åpne fylle- og tømmekranene "FD" og tøm beholderne helt for vann.
3. Løsne flensforbindelsene fra grunnbeholderen til enheten og ved behov fra
følgebeholderen.
4. Ta av det nedre beholderdekslet til beholderne.
5. Rengjør dekslet og rommene mellom membranene og beholderne for slam.
–
Kontroller at membranene ikke har brudd.
–
Kontroller at beholderinnerveggene ikke har korrosjonsskade.
6. Monter dekslene på beholderne.
7. Monter rørforbindelsene fra grunnbeholderen til enheten og til
følgebeholderen.
8. Lukk fylle- og tømmekranen "FD" fra beholderne.
9. Fyll grunnbeholderen med vann ved hjelp av fylle- og tømmekranen "FD",
 8.4 "Fylle beholderne med vann",  435.
10. Skift til automatisk drift.
11.2 Kontrollere koblingspunkter
Forutsetning for kontroll av koblingspunktene er de følgende korrekte
innstillingene:
•
,  8.2 "Koblingspunkt Variomat",  434.
Minimum driftstrykk P
0
•
Nivåmåling på grunnbeholderen.
Forberedelse
1. Skift til automatisk drift.
2. Steng ventilhettene foran beholderne og ekspansjonsledningene "EC".
3. Noter fyllingsnivået (verdi i %) som vises i displayet.
4. Slipp ut vannet fra beholderne.
Kontroller innkoblingstrykket
5. Kontroller innkoblingstrykket og utkoblingstrykket fra pumpen "PU".
–
Pumpen blir koblet inn ved P
–
Pumpen blir koblet ut ved P
Kontroller ettermating „På"
6. Kontroller ved behov avlesningsverdien for ettermatingen i styringsdisplayet.
–
Den automatiske ettermatingen blir koblet inn ved en fyllnivåvisning på
20 %.
Kontroller vannmangel "På"
7. Koble ut ettermatingen og fortsett å slippe ut vann av beholderne.
8. Kontroller avlesningsverdien for fyllingsnivåmeldingen "Vannmangel".
– Vannmangel „På" vises ved minimalt fyllingsnivå på 5 % i
styringsdisplayet.
9. Skift til stopp-drift.
+ 0,3 bar.
0
+ 0,5 bar.
0
