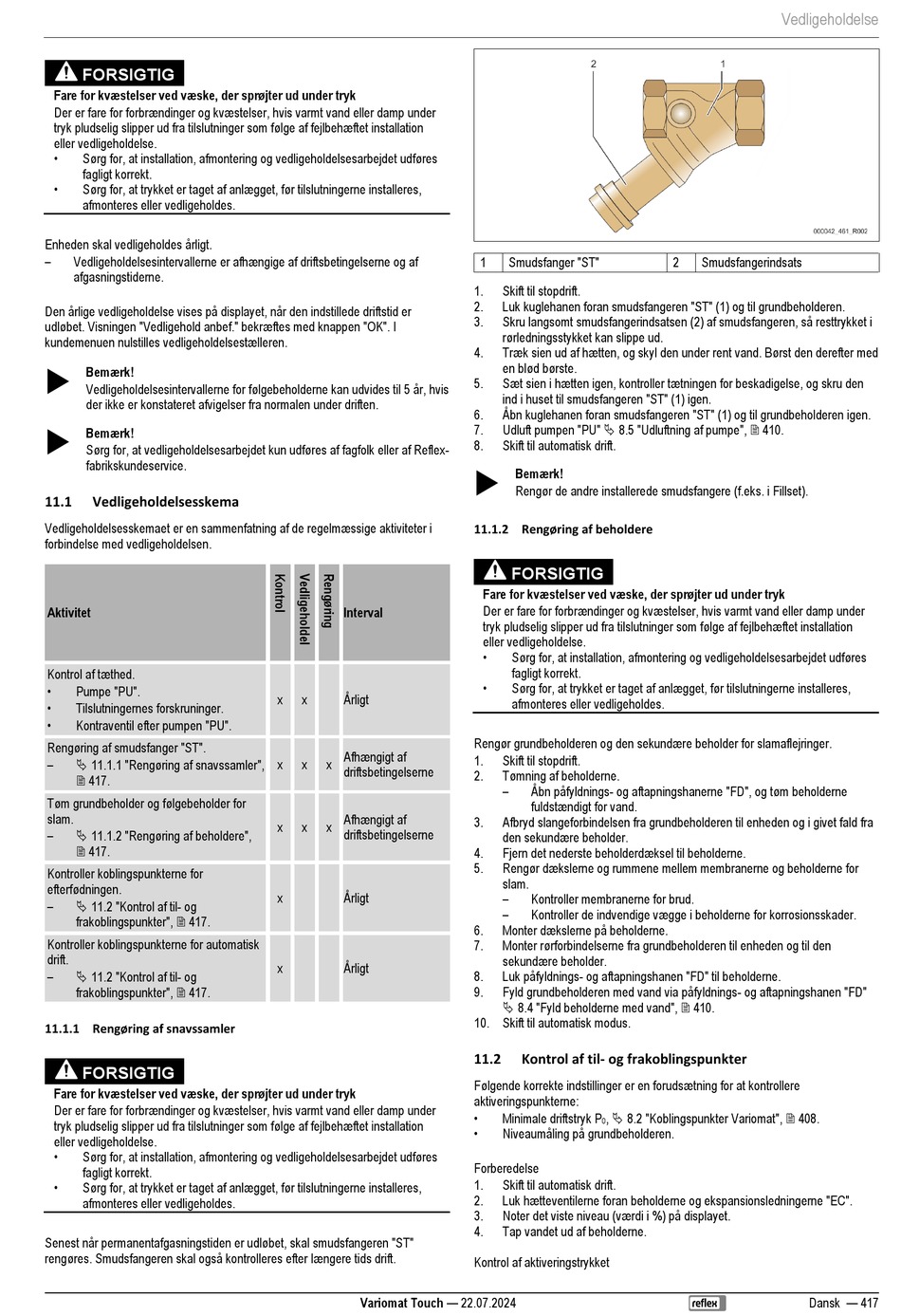

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 417

FORSIGTIG
Fare for kvæstelser ved væske, der sprøjter ud under tryk
Der er fare for forbrændinger og kvæstelser, hvis varmt vand eller damp under
tryk pludselig slipper ud fra tilslutninger som følge af fejlbehæftet installation
eller vedligeholdelse.
•
Sørg for, at installation, afmontering og vedligeholdelsesarbejdet udføres
fagligt korrekt.
•
Sørg for, at trykket er taget af anlægget, før tilslutningerne installeres,
afmonteres eller vedligeholdes.
Enheden skal vedligeholdes årligt.
–
Vedligeholdelsesintervallerne er afhængige af driftsbetingelserne og af
afgasningstiderne.
Den årlige vedligeholdelse vises på displayet, når den indstillede driftstid er
udløbet. Visningen "Vedligehold anbef." bekræftes med knappen "OK". I
kundemenuen nulstilles vedligeholdelsestælleren.

Bemærk!
Vedligeholdelsesintervallerne for følgebeholderne kan udvides til 5 år, hvis
der ikke er konstateret afvigelser fra normalen under driften.

Bemærk!
Sørg for, at vedligeholdelsesarbejdet kun udføres af fagfolk eller af Reflex-
fabrikskundeservice.
11.1 Vedligeholdelsesskema
Vedligeholdelsesskemaet er en sammenfatning af de regelmæssige aktiviteter i
forbindelse med vedligeholdelsen.
Aktivitet
Kontrol af tæthed.
•
Pumpe "PU".
•
Tilslutningernes forskruninger.
•
Kontraventil efter pumpen "PU".
Rengøring af smudsfanger "ST".
–
 11.1.1 "Rengøring af snavssamler",
 417.
Tøm grundbeholder og følgebeholder for
slam.
–
 11.1.2 "Rengøring af beholdere",
 417.
Kontroller koblingspunkterne for
efterfødningen.
–
 11.2 "Kontrol af til- og
frakoblingspunkter",  417.
Kontroller koblingspunkterne for automatisk
drift.
–
 11.2 "Kontrol af til- og
frakoblingspunkter",  417.
11.1.1 Rengøring af snavssamler
FORSIGTIG
Fare for kvæstelser ved væske, der sprøjter ud under tryk
Der er fare for forbrændinger og kvæstelser, hvis varmt vand eller damp under
tryk pludselig slipper ud fra tilslutninger som følge af fejlbehæftet installation
eller vedligeholdelse.
•
Sørg for, at installation, afmontering og vedligeholdelsesarbejdet udføres
fagligt korrekt.
•
Sørg for, at trykket er taget af anlægget, før tilslutningerne installeres,
afmonteres eller vedligeholdes.
Senest når permanentafgasningstiden er udløbet, skal smudsfangeren "ST"
rengøres. Smudsfangeren skal også kontrolleres efter længere tids drift.
Interval
x x Årligt
Afhængigt af
x x x
driftsbetingelserne
Afhængigt af
x x x
driftsbetingelserne
x Årligt
x Årligt
Variomat Touch — 22.07.2024
1 Smudsfanger "ST"
1. Skift til stopdrift.
2. Luk kuglehanen foran smudsfangeren "ST" (1) og til grundbeholderen.
3. Skru langsomt smudsfangerindsatsen (2) af smudsfangeren, så resttrykket i
rørledningsstykket kan slippe ud.
4. Træk sien ud af hætten, og skyl den under rent vand. Børst den derefter med
en blød børste.
5. Sæt sien i hætten igen, kontroller tætningen for beskadigelse, og skru den
ind i huset til smudsfangeren "ST" (1) igen.
6. Åbn kuglehanen foran smudsfangeren "ST" (1) og til grundbeholderen igen.
Udluft pumpen "PU"  8.5 "Udluftning af pumpe",  410.
7.
8. Skift til automatisk drift.

Bemærk!
Rengør de andre installerede smudsfangere (f.eks. i Fillset).
11.1.2 Rengøring af beholdere
FORSIGTIG
Fare for kvæstelser ved væske, der sprøjter ud under tryk
Der er fare for forbrændinger og kvæstelser, hvis varmt vand eller damp under
tryk pludselig slipper ud fra tilslutninger som følge af fejlbehæftet installation
eller vedligeholdelse.
•
Sørg for, at installation, afmontering og vedligeholdelsesarbejdet udføres
fagligt korrekt.
•
Sørg for, at trykket er taget af anlægget, før tilslutningerne installeres,
afmonteres eller vedligeholdes.
Rengør grundbeholderen og den sekundære beholder for slamaflejringer.
1. Skift til stopdrift.
2. Tømning af beholderne.
–
Åbn påfyldnings- og aftapningshanerne "FD", og tøm beholderne
fuldstændigt for vand.
3. Afbryd slangeforbindelsen fra grundbeholderen til enheden og i givet fald fra
den sekundære beholder.
4. Fjern det nederste beholderdæksel til beholderne.
5. Rengør dækslerne og rummene mellem membranerne og beholderne for
slam.
–
Kontroller membranerne for brud.
–
Kontroller de indvendige vægge i beholderne for korrosionsskader.
6. Monter dækslerne på beholderne.
7. Monter rørforbindelserne fra grundbeholderen til enheden og til den
sekundære beholder.
8. Luk påfyldnings- og aftapningshanen "FD" til beholderne.
9. Fyld grundbeholderen med vand via påfyldnings- og aftapningshanen "FD"
 8.4 "Fyld beholderne med vand",  410.
10. Skift til automatisk modus.
11.2 Kontrol af til- og frakoblingspunkter
Følgende korrekte indstillinger er en forudsætning for at kontrollere
aktiveringspunkterne:
•
,  8.2 "Koblingspunkter Variomat",  408.
Minimale driftstryk P
0
•
Niveaumåling på grundbeholderen.
Forberedelse
1. Skift til automatisk drift.
2. Luk hætteventilerne foran beholderne og ekspansionsledningerne "EC".
3. Noter det viste niveau (værdi i %) på displayet.
4. Tap vandet ud af beholderne.
Kontrol af aktiveringstrykket
Vedligeholdelse
2 Smudsfangerindsats
Dansk — 417
